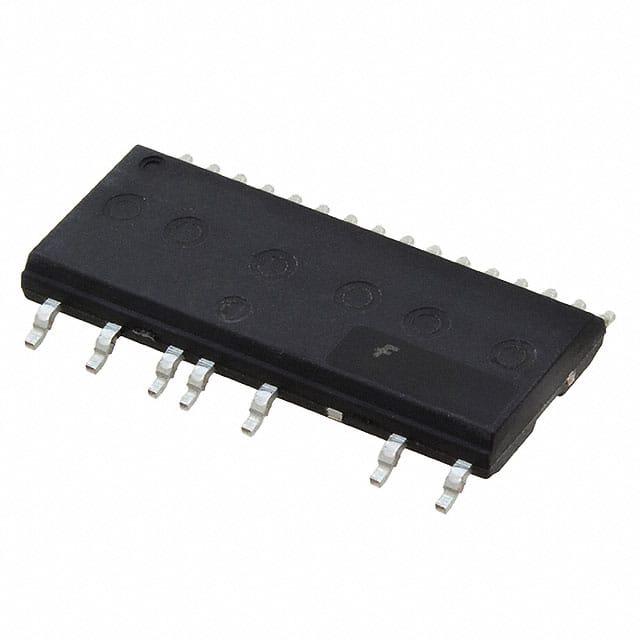

FSB50550AS

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 3 相 SPM-23 贴片安装,黏合安装 29mm(长度)*12mm(宽度)
供应商型号: 3254570
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 其他驱动器 FSB50550AS

FSB50550AS概述

    FSB50550AS Motion SPM® 5 Series 技术手册解析

    产品简介


    FSB50550AS 是一种先进的集成模块,属于 Motion SPM® 5 系列的一部分。这款产品特别适用于三相逆变器驱动,可用于小型交流电机驱动应用。FSB50550AS 集成了高度优化的 MOSFET 门极驱动技术(FRFET 技术),能够在减少电磁干扰和损耗的同时提供多种保护特性。它广泛应用于各种工业控制、机器人和家电领域。

    技术参数


    - 电压参数
    - 最大漏源电压 \(V{DSS}\): 500V
    - 持续漏电流 \(ID\)(\(TC = 25^\circ C\)): 2.0A
    - 持续漏电流 \(ID\)(\(TC = 80^\circ C\)): 1.5A
    - 峰值漏电流 \(I{DP}\): 5.0A
    - 有效均方根电流 \(I{DRMS}\)(\(TC = 80^\circ C\)): 1.1Arms
    - 最大功耗 \(PD\): 14.5W
    - 控制参数
    - 控制电源电压 \(V{CC}\): 20V
    - 高侧偏置电压 \(V{BS}\): 20V
    - 输入信号电压 \(V{IN}\): -0.3 ~ \(V{CC} + 0.3\) V
    - 温度参数
    - 工作结温 \(TJ\): -40 ~ 150℃
    - 存储温度 \(T{STG}\): -40 ~ 125℃
    - 绝缘电压 \(V{ISO}\): 60Hz, 正弦波, 1分钟, 1500 Vrms

    产品特点和优势


    FSB50550AS 模块具有多项独特优势:
    - 认证:通过 UL 认证(No. E209204, UL1557)
    - 集成性:内置 FRFET MOSFET 三相逆变器及门极驱动和保护电路,简化 PCB 设计
    - 温度监测:内置 HVIC 温度传感器,用于温度监控
    - 电磁干扰优化:低电磁干扰设计
    - 驱动特性:支持 3.3V/5V 逻辑接口,主动高接口
    - 兼容性:满足 RoHS 规范,MSL 3 级别

    应用案例和使用建议


    FSB50550AS 主要应用于三相逆变器驱动系统,如小型交流电机驱动。使用时,可以参考以下建议:
    - 电路连接:确保各引脚正确连接,避免不正确的输入信号导致问题
    - 滤波设计:加入 RC 滤波电路以防止电涌噪声
    - 散热设计:注意热管理,确保在高负荷条件下能够保持良好的散热效果
    - 布局设计:短而粗的线路有助于减少寄生电感,从而降低浪涌电压的影响

    兼容性和支持


    FSB50550AS 与其他电子元件或设备具有良好的兼容性。对于具体的应用,需要结合具体的硬件设计进行调整。ON Semiconductor 提供详尽的技术支持,可以通过官网获取最新的产品信息和技术文档。

    常见问题与解决方案


    1. Q: 如何处理过载情况?
    - A: 需要设置合理的电流保护机制,如通过外部电阻和保险丝来实现。
    2. Q: 如何检查温度传感器的工作状态?
    - A: 可以通过测量 VTS 引脚上的电压来判断 HVIC 的温度是否超出安全范围。
    3. Q: 如何避免反向恢复电流带来的影响?
    - A: 选择适当的肖特基二极管或使用软恢复二极管来减少反向恢复电流。

    总结和推荐


    总体来看,FSB50550AS 是一款集高性能、多功能于一体的三相逆变器模块,适合于小型交流电机驱动系统的应用。其出色的性能和可靠性使其在市场上具备很强的竞争优势。对于需要高效率和低电磁干扰的工业应用,这款产品无疑是理想的选择。建议在使用前仔细阅读相关技术文档,确保正确安装和使用。
    希望以上分析对您有所帮助。如需进一步了解,欢迎访问 ON Semiconductor 官网获取更多信息。

FSB50550AS参数

参数
驱动数量 -
拓扑 3 相
长*宽*高 29mm(长度)*12mm(宽度)
通用封装 SPM-23
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FSB50550AS厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSB50550AS数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR FSB50550AS FSB50550AS数据手册

FSB50550AS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 49.6918
10+ ¥ 43.7287
100+ ¥ 42.9337
500+ ¥ 42.9337
900+ ¥ 42.9337
库存: 408
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 49.69
