NCP500SN18T1G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 62dB(1kHz) 1μA 正极 Fixed 150mA 1 1.8V 1.8V 1.8V 6V 350mV@ 150mA 15mV 1mV TSOP-5 贴片安装,黏合安装 3mm(长度)*1.5mm(宽度)
供应商型号: AV-E-NCP500SN18T1G
供应商: Avnet
标准整包数: 3000

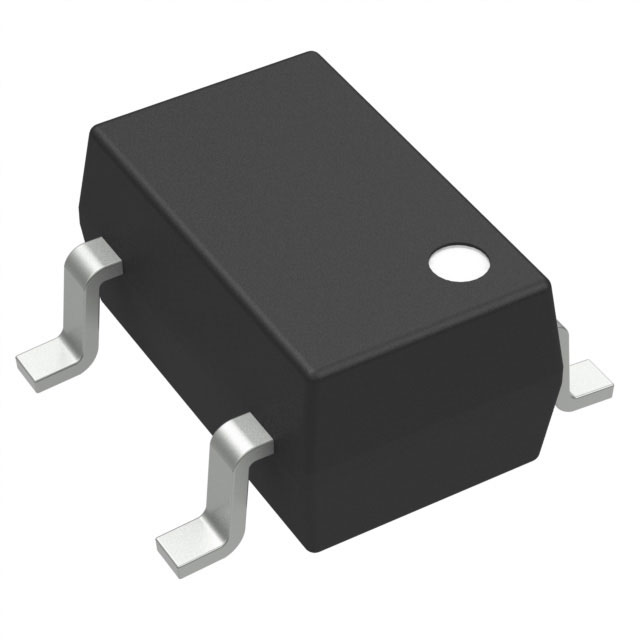

ON SEMICONDUCTOR LDO稳压器 NCP500SN18T1G

NCP500SN18T1G概述

    NCP500/NCV500 电压调节器:全面解析

    1. 产品简介


    NCP500/NCV500 系列是一组固定输出低压差(LDO)线性稳压器,专为便携式电池供电应用设计。这些稳压器在低噪声操作、快速启用响应时间和低压差方面具有出色的性能。它们广泛应用于各种电子设备,特别是那些对噪声敏感的电路,如锁相环(VCO)、射频(RF)阶段、手持设备、摄像机和相机等。

    2. 技术参数


    - 输入电压范围:1.8 V 至 6.0 V
    - 输出电流:最大 150 mA
    - 低压差:170 mV @ 150 mA
    - 快速启用时间:20 μs
    - 线性调节率:最大 10 mV
    - 负载调节率:最大 45 mV
    - 输出短路电流:最大 700 mA
    - 纹波抑制:62 dB @ 1.0 kHz
    - 工作温度范围:−40°C 至 +125°C
    - 封装:TSOP-5 和 DFN 2x2.2 mm

    3. 产品特点和优势


    NCP500/NCV500 稳压器的独特功能包括:
    - 超低压差:仅需 170 mV 的压差即可实现稳定的输出。
    - 快速启停:20 μs 的快速启停时间可显著提高系统的响应速度。
    - 宽工作电压范围:1.8 V 至 6.0 V 的宽输入电压范围使其适用于多种电源。
    - 高精度输出:±2.5% 的高精度输出电压确保系统稳定运行。
    - 紧凑封装:非常小的 DFN 2x2.2 mm 封装适合空间受限的应用。

    4. 应用案例和使用建议


    NCP500/NCV500 稳压器广泛应用于噪声敏感的电路中,例如 VCO 和 RF 阶段。在手提设备、摄像机和相机等应用中,它们提供了可靠的电源管理解决方案。
    使用建议:
    - 在设计时确保输出电容最小值为 1.0 μF,以保证稳定性。
    - 使用陶瓷电容器可以降低成本并提高整体效率。
    - 对于车载应用,可以选择带有 NCV 前缀的产品,这些产品符合 AEC-Q100 标准并具备 PPAP 能力。

    5. 兼容性和支持


    NCP500/NCV500 稳压器与标准陶瓷电容器完全兼容,适合便携式设备和车载应用。制造商 ON Semiconductor 提供详细的技术支持和文档,包括详细的订购和发货信息。

    6. 常见问题与解决方案


    问题 1: 启用输入阈值电压不明确。
    解决方案: 查看技术手册中详细的信息,通常为 0.9 V 的阈值电压,确保逻辑高电平为 0.9 V。
    问题 2: 输出短路时电流过大。
    解决方案: 检查系统设计是否包含适当的过流保护机制。参考手册中的最大额定值和安全操作区域,确保稳压器在短路时能够正常工作。

    7. 总结和推荐


    NCP500/NCV500 系列稳压器凭借其低噪声、快速启停时间和紧凑封装等特点,在众多应用场景中表现出色。特别适合用于需要高性能和可靠性的小型便携式设备。对于设计师来说,这些稳压器提供了高效且可靠的选择,值得推荐。
    通过全面的技术支持和文档,ON Semiconductor 为其产品提供了强有力的支持。如果你正在寻找一种能在严苛环境中保持稳定性能的电源管理解决方案,NCP500/NCV500 系列稳压器无疑是最佳选择之一。

NCP500SN18T1G参数

参数
极性 正极
最大压差@电流 350mV@ 150mA
纹波抑制-PSRR 62dB(1kHz)
最大输入电压 6V
最大输出电压 1.8V
输出电流 150mA
负载调节 15mV
Iq-静态电流 1μA
稳压器数量 1
最小输入电压 1.8V
最小输出电压 1.8V
输出类型 Fixed
线路调节 1mV
长*宽*高 3mm(长度)*1.5mm(宽度)
通用封装 TSOP-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

NCP500SN18T1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP500SN18T1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP500SN18T1G NCP500SN18T1G数据手册

NCP500SN18T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.3 ¥ 2.61
9000+ $ 0.2976 ¥ 2.5891
30000+ $ 0.2952 ¥ 2.5682
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 7830
