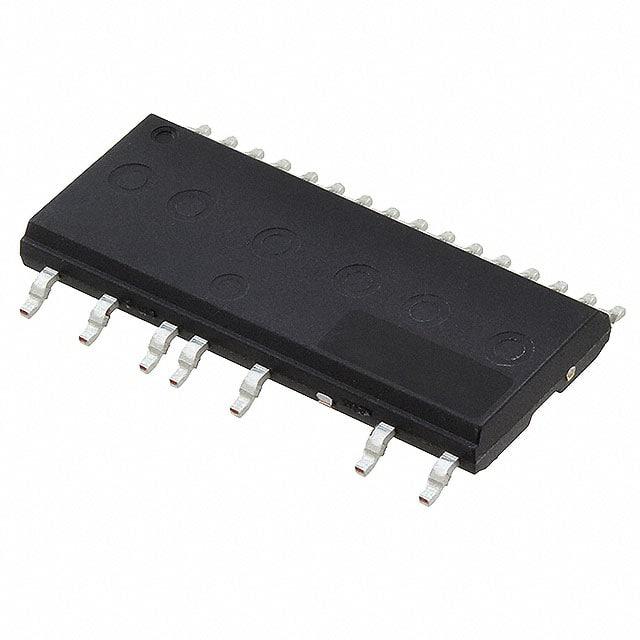

FSB50760SFS

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 3 相 SPM-5Q-23 贴片安装,黏合安装 29.2mm*12.2mm*3.3mm
供应商型号: FL-FSB50760SFS
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 其他驱动器 FSB50760SFS

FSB50760SFS概述

    FSB50760SFS Motion SPM® 5 SuperFET® 系列智能功率模块

    1. 产品简介


    FSB50760SFS是一款先进的运动型智能功率模块(SPM),适用于交流感应电机、无刷直流电机和永磁同步电机的驱动。它为小型功率交流电机驱动提供了一个高度集成、高性能的逆变输出阶段。该模块集成了内置MOSFET(SuperFET® 技术)的优化栅极驱动,旨在减少电磁干扰(EMI)和损耗,同时提供多种模块内保护功能,包括欠压锁定和温度监测。

    2. 技术参数


    以下是FSB50760SFS的主要技术规格和性能参数:
    - 额定电压:600 V
    - 最大漏源电阻(RDS(on)):530 mΩ(最大值)
    - 连续漏电流(ID):25°C时为3.6 A,80°C时为2.7 A
    - 峰值漏电流(IDP):25°C时为9.4 A
    - 有效电流(IDRMS):80°C时为1.9 Arms
    - 最大耗散功率(PD):25°C时为14.5 W
    - 控制供电电压(VCC):20 V
    - 高侧偏置电压(VBS):20 V
    - 输入信号电压(VIN):-0.3 ~ VCC + 0.3 V
    - 隔离等级:1500 Vrms / 1分钟
    - 热阻(RθJC):每个MOSFET在逆变器操作条件下的结到壳热阻为8.6°C/W
    - 工作结温(TJ):-40 ~ 150°C
    - 存储温度(TSTG):-40 ~ 125°C

    3. 产品特点和优势


    FSB50760SFS具有多项独特功能和优势,包括:
    - UL认证:符合UL1557标准(No. E209204)
    - 内置自举二极管:简化PCB布局
    - 开放源端子分离:支持三相电流传感
    - 主动高电平接口:可与3.3/5 V逻辑兼容,带施密特触发输入
    - 优化电磁干扰:适合低电磁干扰的应用
    - 内置高温感测:用于温度监测
    - 内置高压IC:用于栅极驱动和欠压保护
    - 湿度敏感等级(MSL):3级
    - RoHS合规

    4. 应用案例和使用建议


    FSB50760SFS广泛应用于3相逆变器驱动的小功率交流电机驱动系统。具体应用场景包括冰箱、风扇和泵等设备的电机驱动。根据手册中的推荐电路图,建议使用以下几点以优化应用效果:
    - 使用适当的旁路电容器(如C1, C2, 和C3),以吸收高频纹波电流。
    - 保持接地线和输出终端粗短,以避免浪涌电压和HVic故障。
    - 调整RC耦合元件(如R5, C5, R4, C6),以防止因浪涌噪声导致的不正确信号。

    5. 兼容性和支持


    FSB50760SFS设计为与不同类型的微控制器和电机控制系统兼容。ON Semiconductor提供了详尽的支持文档和参考设计(如RD-402、AN-9082、AN-9080),确保用户能够顺利部署和使用该模块。此外,ON Semiconductor还提供了在线技术支持和售后服务,帮助用户解决任何使用过程中遇到的问题。

    6. 常见问题与解决方案


    根据技术手册中的常见问题列表,以下是几个可能遇到的问题及相应的解决办法:
    - 问题1:欠压保护异常
    - 解决办法:检查控制供电电压(VCC)和高侧偏置电压(VBS)是否在规定范围内(13.5 ~ 16.5 V)。
    - 问题2:电磁干扰严重
    - 解决办法:优化栅极驱动和PCB布局,使用适当的旁路电容器。
    - 问题3:温度监测不准确
    - 解决办法:确保热电偶正确安装在散热片上,进行温度校准。

    7. 总结和推荐


    总体来看,FSB50760SFS是一款出色的运动型智能功率模块,具有高可靠性、优化的电磁干扰和内置保护功能。它适用于各种小功率交流电机驱动应用,并且在多个方面表现出色。因此,强烈推荐在相关项目中使用FSB50760SFS。

FSB50760SFS参数

参数
拓扑 3 相
驱动数量 -
长*宽*高 29.2mm*12.2mm*3.3mm
通用封装 SPM-5Q-23
安装方式 贴片安装,黏合安装
零件状态 最后售卖
包装方式 卷带包装

FSB50760SFS厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSB50760SFS数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR FSB50760SFS FSB50760SFS数据手册
