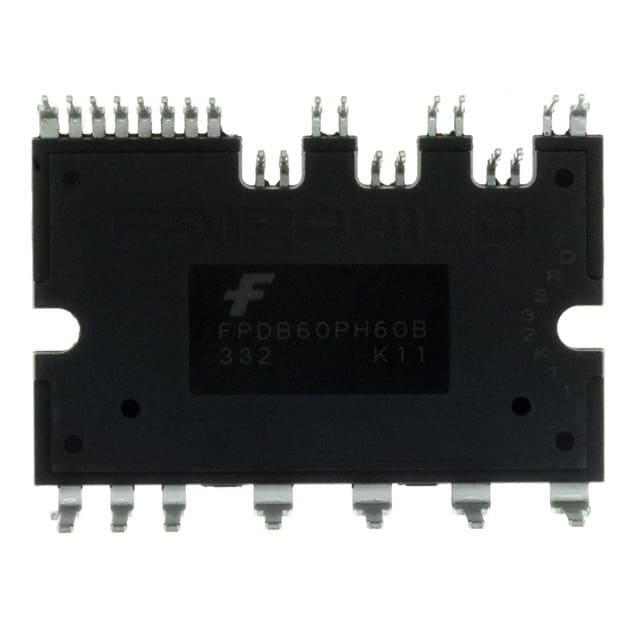

FPDB60PH60B

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi PFC芯片, SPMHC封装, 通孔安装, 27引脚, 最高20 kHz, 最高+150 °C
供应商型号: FPDB60PH60B-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 其他驱动器 FPDB60PH60B

FPDB60PH60B概述

    # FPDB60PH60B PFC SPM® 3 系列产品技术手册

    1. 产品简介


    FPDB60PH60B 是由 ON Semiconductor 生产的一款高性能电源因数校正(PFC)模块,专为双相无桥PFC(Power Factor Correction)设计。该模块集成了先进的控制驱动和保护功能,广泛应用于消费电子、医疗设备和工业设备中。作为 PFC SPM® 3 系列的一员,它提供了卓越的能效和可靠性,能够有效减少电磁干扰(EMI),同时降低开关损耗。
    主要功能
    - 双通道无桥PFC拓扑结构
    - 内置600V耐压的IGBT及对应的保护电路
    - 一体化设计,包含门极驱动、过流保护(OCP)、欠压锁定(UVLO)
    - 内置温度监控的NTC热敏电阻
    - 集成电流感应用的精密电阻
    - 支持高达20kHz的开关频率
    - 具备2500Vrms绝缘电压等级
    应用领域
    FPDB60PH60B 模块适用于多种高功率密度的应用场景,包括但不限于:
    - 数据中心电源
    - 工业UPS系统
    - 医疗设备
    - 高效LED驱动器
    - 家电变频控制器

    2. 技术参数


    | 参数分类 | 参数名称 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 输入电压范围 | VI | AC输入端R-S间 | 180 264 | Vrms |
    | 输出电压范围 | VPN | P-N间输出电压 280 | 400 | V |
    | 最大额定电流 | ±IC | 单IGBT持续工作时 60 A |
    | 峰值电流能力 | ±ICP | 单IGBT峰值脉宽1ms内 90 A |
    | 热阻抗 | Rθ(j-c) | 芯片到外壳 0.7 °C/W |
    | 工作温度范围 | TC | 模块壳温 | -20 100 | °C |
    | 绝缘电压 | VISO | 1分钟内,交流电压 2500 | Vrms |
    其他关键参数还包括:饱和导通压降(VCE(SAT))、二极管正向压降(VFH/VFL)、故障信号持续时间(tFOD)等。

    3. 产品特点和优势


    FPDB60PH60B 的主要优势体现在以下几个方面:
    1. 集成化设计:模块集成了IGBT驱动、门级保护、过流检测、欠压锁定等功能,大幅减少了外围元件数量。
    2. 高性能散热:采用AlN陶瓷DBC基板,显著降低了热阻抗,提高了长期运行的稳定性。
    3. 多功能保护机制:内置NTC热敏电阻和精密分流电阻,可实时监测温度和电流,确保设备安全运行。
    4. 优化开关性能:专为20kHz高频工作设计,减少了EMI问题,提升了转换效率。
    这些特性使 FPDB60PH60B 成为下一代高效率PFC系统的理想选择,在竞争激烈的市场中表现出强大的竞争力。

    4. 应用案例和使用建议


    典型应用案例
    FPDB60PH60B 广泛用于240VAC输入的家庭电器设备中,例如冰箱、空调、洗衣机等。此外,它也被应用于工业领域的中大功率不间断电源(UPS)系统。
    使用建议
    1. 在布线时,尽量缩短信号输入端(IN)和输出端(OUT)之间的距离,以减小寄生电感的影响。
    2. 为提高热管理效果,可以安装散热器或辅助风扇,特别是在高功率条件下。
    3. 在低负载情况下,需根据实际需求调整PWM信号频率和占空比,避免不必要的能源浪费。

    5. 兼容性和支持


    FPDB60PH60B 模块与市面上主流的微控制器和控制器完全兼容,可通过标准的3.3V/5V逻辑接口进行通信。ON Semiconductor 提供了全面的技术支持服务,包括在线文档、电话支持和客户服务中心,用户可以通过官方网址查询最新信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 整体功耗过高 | 检查散热设计,优化风扇布局 |
    | 故障信号频繁触发 | 调整内部电阻值(如RTH、CSC) |
    | 开关频率异常 | 检查外部连接线路是否存在虚接或松动 |

    7. 总结和推荐


    FPDB60PH60B PFC SPM® 3 系列是一款高度集成且性能优异的电源模块,其紧凑的设计、可靠的保护功能以及高效率的转换能力使其成为当今市场上极具竞争力的产品。对于需要高效能PFC解决方案的客户,我们强烈推荐使用该模块,特别是在追求紧凑设计和长寿命运行的场景中。
    如需进一步了解更多信息,请访问 ON Semiconductor 官方网站 [www.onsemi.com](http://www.onsemi.com)。

FPDB60PH60B参数

参数
驱动数量 -
拓扑 -
长*宽*高 44.2mm*27mm*5.7mm
通用封装 SPMHC-027
安装方式 通孔安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 管装

FPDB60PH60B厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FPDB60PH60B数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR FPDB60PH60B FPDB60PH60B数据手册

FPDB60PH60B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.9512 ¥ 200.4416
60+ $ 14.1996 ¥ 118.8332
120+ $ 14.0611 ¥ 117.6742
库存: 39
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 200.44
