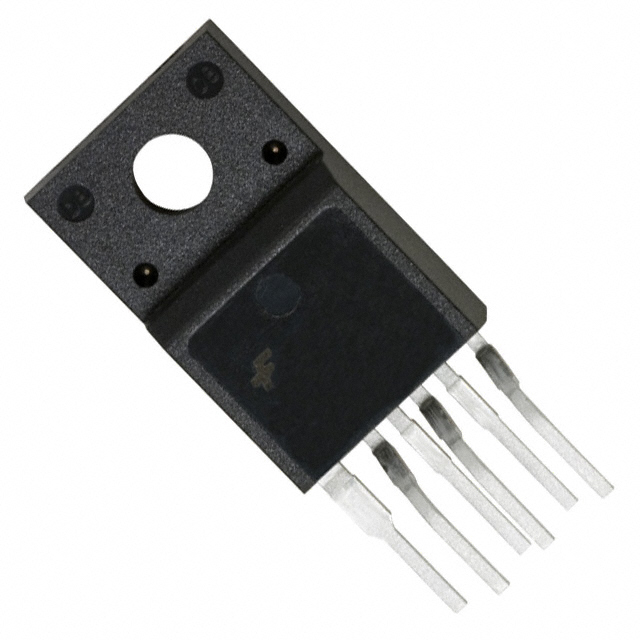

FSGM0765RWDTU

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 7.5V~26V Flyback 66KHz 90W 13V 23V 隔离 Yes 短路,超温,过压,过载 70% 650V TO-220F-6L,W-FORMING 贴片安装
供应商型号: FSGM0765RWDTUFS-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR AC-DC稳压器 FSGM0765RWDTU

FSGM0765RWDTU概述

    FSGM0765R Green-Mode Power Switch

    产品简介


    FSGM0765R 是一款专为离线开关电源(SMPS)设计的集成脉冲宽度调制(PWM)控制器和 SENSEFET®,具备低外部组件要求。这款集成电路将固定频率振荡器、欠压锁定(UVLO)、前沿消隐(LEB)、优化栅极驱动器、内部软启动、温度补偿精密电流源等功能集成于一体。相比分立 MOSFET 和 PWM 控制器的解决方案,FSGM 系列能够显著降低总体成本、减少组件数量、减小尺寸和重量,同时提高效率、生产力和系统可靠性。此设备适用于经济高效的反激式转换器基本平台设计。

    技术参数


    - 固定工作频率:66 kHz
    - 峰值电流限制:2.37 至 2.83 A
    - 最大输出功率:在无风扇封装适配器下可达 80 W,开放式框架设计下可达 90 W
    - 输入电压范围:85 至 265 VAC
    - 内部软启动时间:15 ms
    - 启动电压:11 至 13 V
    - 过压保护电压:23.0 至 26.0 V

    产品特点和优势


    FSGM0765R 的特点包括低功耗模式操作、过载保护、异常过电流保护和热关断功能。其优势在于:
    - 采用先进的软突发模式操作,实现低待机功耗和低噪声
    - 内置高电压 SENSEFET:650 V
    - 集成多种保护机制,提高系统的可靠性
    - 内部高电压启动电路,无需额外外部组件

    应用案例和使用建议


    FSGM0765R 主要应用于 LCD 电视和显示器、STB 与 DVD 组合的电源供应。根据其应用场景,建议在设计时考虑到负载过渡阶段对过载保护的必要性,以及确保外部电容和电阻选择符合规范,以实现最佳性能。此外,在使用过程中应定期检查和维护电路,确保所有保护机制正常工作。

    兼容性和支持


    该产品支持广泛的输入电压范围,并且与其他标准电源模块兼容。制造商提供了详细的应用指南和文档支持,帮助客户快速上手并有效利用该器件。支持包括但不限于应用笔记、故障排除指南和技术论坛,以便于用户获取技术支持。

    常见问题与解决方案


    - Q: 在启动过程中遇到电压不稳定问题怎么办?
    - A: 检查输入电压是否稳定,确认连接正确,并检查启动电路是否正常工作。
    - Q: 过载保护频繁触发如何处理?
    - A: 检查输出负载是否超过额定值,调整负载分配,或者更换更大容量的电源模块。
    - Q: 温度过高导致热关断怎么办?
    - A: 改善散热设计,使用散热片或风扇进行辅助冷却,确保工作温度不超出最大允许值。

    总结和推荐


    FSGM0765R 是一款高度集成的绿模电源开关,集成了多种保护功能和先进的控制策略。其低功耗模式操作、过载保护和高可靠性使其成为电源设计的理想选择。强烈推荐给需要高性能、低成本和可靠性的电源系统开发者。总之,FSGM0765R 在众多应用场景中表现出色,能够满足不同行业的需求,是值得信赖的选择。

FSGM0765RWDTU参数

参数
拓扑 Flyback
开关频率 66KHz
最大输入电压 23V
最小输入电压 13V
最小输出电压 -
功率 90W
故障保护 短路,超温,过压,过载
最大输出电压 -
击穿电压 650V
电压 - 电源(Vcc/Vdd) 7.5V~26V
占空比 70%
输出电流 -
内部开关 Yes
隔离 隔离
10.36mm(Max)
4.8mm(Max)
16.07mm(Max)
通用封装 TO-220F-6L,W-FORMING
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 管装
