首页  >  产品百科  >  FSCQ1265RTYDTU

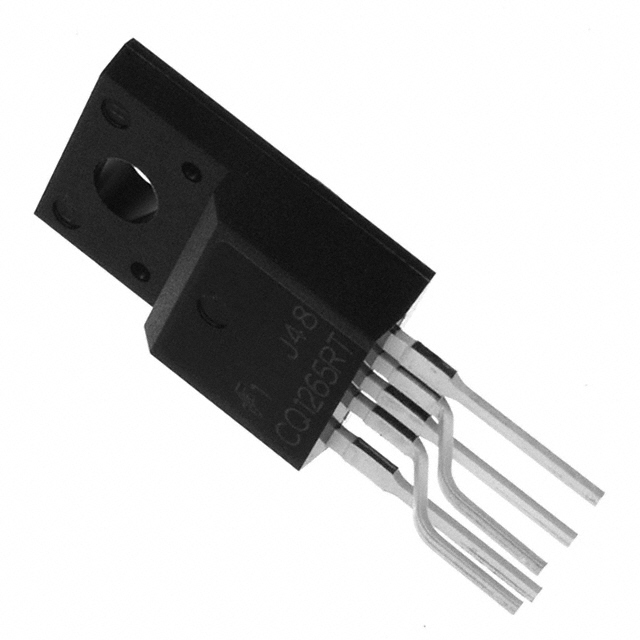

FSCQ1265RTYDTU

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 开关电源芯片, 1输出, 5引脚
供应商型号: UA-FSCQ1265RTYDTU
供应商: 海外现货
标准整包数: 400
ON SEMICONDUCTOR AC-DC稳压器 FSCQ1265RTYDTU

FSCQ1265RTYDTU概述


    产品简介


    产品名称: FSCQ-Series 绿色模式Fairchild功率开关(FPS™)
    产品类型: 高效准谐振转换器
    主要功能:
    - 优化用于准谐振转换器(QRC)
    - 具备先进的突发模式操作,以实现低于1W的待机功耗
    - 内置电流限制保护、过载保护、过电压保护、异常过电流保护、内部热关断、欠压锁定保护等
    - 内部高电压感应FET,内置软启动功能(20毫秒)
    - 支持扩展的准谐振开关
    应用领域:
    - 彩色电视(CTV)
    - 音频放大器
    - 其他需要低EMI和高效率电源的应用场景

    技术参数


    基本特性:
    - 工作电压范围:230VAC ±15%,输入电压范围:85–265VAC
    - 开路框架设计时的最大输出功率:
    - FSCQ0565RT:70W(230VAC)/60W(85–265VAC)
    - FSCQ0765RT:100W(230VAC)/85W(85–265VAC)
    - FSCQ0965RT:130W(230VAC)/110W(85–265VAC)
    - FSCQ1265RT:170W(230VAC)/140W(85–265VAC)
    - FSCQ1565RT:210W(230VAC)/170W(85–265VAC)
    电气特性:
    - 绝对最大额定值:
    - 漏极-源极间电压:650V
    - VCC供电电压:20V
    - 连续漏极电流(TC=25°C):
    - FSCQ0565RT:2.8A(rms)
    - FSCQ0765RT:3.8A(rms)
    - FSCQ0965RT:4.1A(rms)
    - FSCQ1265RT:5.3A(rms)
    - FSCQ1565RT:6.6A(rms)
    - 脉冲涌流漏极电流:
    - FSCQ0565RT:11.2A
    - FSCQ0765RT:15.2A
    - FSCQ0965RT:16.4A
    - FSCQ1265RT:21.2A
    - FSCQ1565RT:26.4A
    - 能量单脉冲雪崩能(EAS):
    - FSCQ0565RT:400mJ
    - FSCQ0765RT:570mJ
    - FSCQ0965RT:630mJ
    - FSCQ1265RT:950mJ
    - FSCQ1565RT:1050mJ
    控制和保护功能:
    - 开启和关断时间
    - 自动重启模式保护(例如:过载保护、过电压保护)
    - 锁存模式保护(例如:异常过电流保护、热关断保护)

    产品特点和优势


    特点:
    - 采用准谐振转换器技术,具有更低的电磁干扰(EMI)和更高的功率转换效率。
    - 支持扩展的准谐振开关操作,在宽负载范围内提供更宽的工作范围。
    - 采用软启动功能,有助于减小变压器饱和度并减少次级二极管的应力。
    - 支持低功耗的突发模式操作,有效降低待机模式下的功耗。
    - 内置多种保护机制,如过载保护、异常过电流保护、过电压保护、热关断保护等,确保系统的可靠性。
    - 内置高电压感应FET,简化设计,降低成本。
    优势:
    - 在噪声敏感的应用中表现优异,如彩色电视和音频放大器。
    - 较低的组件数量和成本,提高了系统整体效率和可靠性。
    - 易于集成到各种电源系统中,提供高效的解决方案。

    应用案例和使用建议


    典型应用场景:
    - 彩色电视机的电源供应系统
    - 音频放大器
    使用建议:
    - 在设计电路时,根据具体的应用需求选择合适的型号。例如,对于彩色电视,可以根据输出功率和输入电压选择FSCQ0565RT到FSCQ1565RT之间的任意一种。
    - 在待机模式下,可以通过设置合适的反馈网络来实现低功耗运行。
    - 设计PCB布局时,要注意散热设计,避免因过热而导致的热关断现象。

    兼容性和支持


    兼容性:
    - 与其他电子元器件或设备兼容,可以广泛应用于各类电源系统中。
    支持和服务:
    - 提供相关的技术支持文档,如设计指南(AN-4146和AN-4140)。
    - 客户可以通过联系Fairchild Semiconductor公司的代表获取最新的产品规格和设计指导。

    常见问题与解决方案


    常见问题及解决方案:
    | 问题 | 解决方案 |

    | 待机模式下的功耗较高 | 确认所有反馈网络的设置正确,并检查是否有不必要的损耗。 |
    | 输出电压波动较大 | 检查输出滤波电容是否损坏或容量不足,并重新计算相应的参数。 |
    | 发生过载保护 | 减少负载或调整电压设置,使输出电压在正常范围内运行。 |
    | 散热不良导致热关断 | 加强散热设计,确保有足够的空气流通和散热面积。 |

    总结和推荐


    综合评估:
    - FSCQ-Series绿模式Fairchild功率开关(FPS™)具有较高的效率、更低的EMI和丰富的保护功能。
    - 适用于各种噪声敏感的应用,如彩色电视和音频放大器。
    - 通过较低的组件数量和成本实现了高效的设计,并提高了系统可靠性。
    推荐使用:
    - 强烈推荐在需要高效率和低EMI的电源系统中使用FSCQ-Series。由于其良好的兼容性和丰富的保护功能,该产品在广泛应用中表现优异。

FSCQ1265RTYDTU参数

参数
故障保护 超温,过压,过载
隔离 隔离
占空比 95%
最小输出电压 -
最大输入电压 23V
拓扑 Flyback
内部开关 Yes
最小输入电压 10V
功率 170W
输出电流 6.16A
击穿电压 650V
最大输出电压 -
电压 - 电源(Vcc/Vdd) 9V~20V
开关频率 20KHz
长*宽*高 10.16mm*4.7mm*15.87mm
通用封装 TO-220F-5L
安装方式 通孔安装
零件状态 停产
包装方式 散装,管装

FSCQ1265RTYDTU厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSCQ1265RTYDTU数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR FSCQ1265RTYDTU FSCQ1265RTYDTU数据手册
