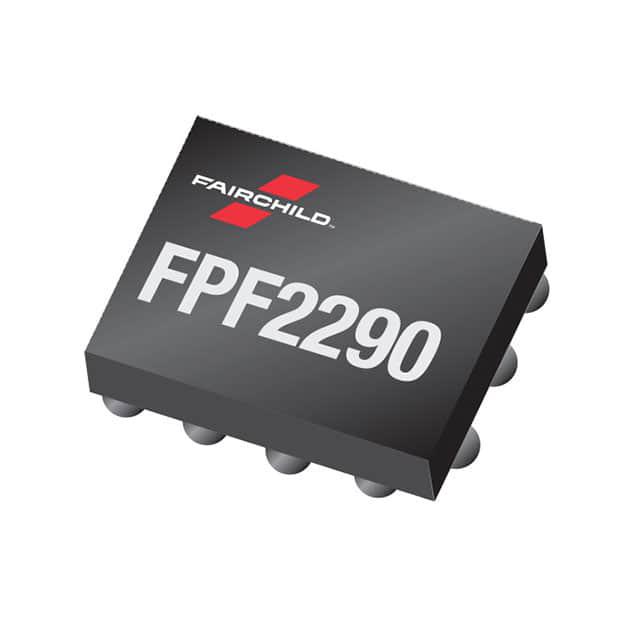

FPF2290BUCX-F130

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 高端 WLCSP 贴片安装,黏合安装 1.8mm*1.3mm*380μm
供应商型号: CY-FPF2290BUCX-F130
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 其他驱动器 FPF2290BUCX-F130

FPF2290BUCX-F130概述

    FPF2290 Over-Voltage Protection Load Switch

    1. 产品简介


    FPF2290是一款过压保护负载开关,主要用于移动设备(如手机和平板电脑)、便携式媒体播放器和MP3播放器等领域。该芯片集成了低导通电阻(RON)内部场效应晶体管(FET),工作电压范围为2.5V至23V。通过内置的钳位电路,它能够承受±100V的浪涌电压,从而保护下游组件并增强系统的鲁棒性。

    2. 技术参数


    - 供电电压范围:2.5V至23V
    - 工作温度范围:-40°C 至 +85°C
    - 导通电阻(RON):典型值为33mΩ
    - 过压保护(OVP)阈值:
    - 5.9V ±100mV
    - 10V ±100mV
    - 14V ±280mV
    - 23V ±460mV
    - 过温保护(OTP):130°C(典型值)
    - 输入钳位电压(VINCLAMP):35V(IIN = 10mA)
    - ESD保护:
    - 人体模型(HBM):>2kV
    - 充电设备模型(CDM):>1kV
    - IEC 61000-4-2空气放电:>15kV

    3. 产品特点和优势


    - 高可靠性:内置过压保护和过温保护功能,能够承受高达±100V的浪涌电压。
    - 低导通电阻:典型的RON为33mΩ,这有助于减少功耗和提高效率。
    - 超小型封装:采用1.3mm x 1.8mm的晶圆级芯片级封装(WLCSP),具有良好的热性能。
    - 多种保护机制:集成的钳位电路和过压保护逻辑,确保在各种应用环境中提供可靠的保护。

    4. 应用案例和使用建议


    - 应用场景:
    - 移动设备(手机和平板电脑)
    - 便携式媒体播放器
    - MP3播放器
    - 使用建议:
    - 在进行应用设计时,需要预先设置OV1和OV2逻辑输入,以选择所需的过压保护阈值。
    - 考虑到设备可能面临的各种环境条件,应确保电路的设计能够适应极端的工作温度和电压范围。

    5. 兼容性和支持


    - 兼容性:FPF2290与大多数常见的电源管理系统兼容,易于集成到现有设计中。
    - 支持和服务:ON Semiconductor提供全面的技术支持和维护服务,确保用户能够获得最佳的应用体验。

    6. 常见问题与解决方案


    - 问题1:如何确定最佳的过压保护阈值?
    - 解答:根据应用需求,可以通过设置OV1和OV2的逻辑输入来选择所需的过压保护阈值。具体阈值参见技术手册中的表1。

    - 问题2:如何避免过温保护触发?
    - 解答:确保散热设计合理,避免器件长时间处于高温环境中。若需长时间运行,可以考虑增加散热片或其他冷却措施。

    7. 总结和推荐


    FPF2290作为一款高性能的过压保护负载开关,在便携式电子设备和移动设备等领域有着广泛的应用前景。其出色的鲁棒性和可靠性使其成为同类产品中的佼佼者。总体而言,我们强烈推荐使用FPF2290以满足各种复杂的应用需求。

FPF2290BUCX-F130参数

参数
拓扑 高端
驱动数量 -
长*宽*高 1.8mm*1.3mm*380μm
通用封装 WLCSP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
