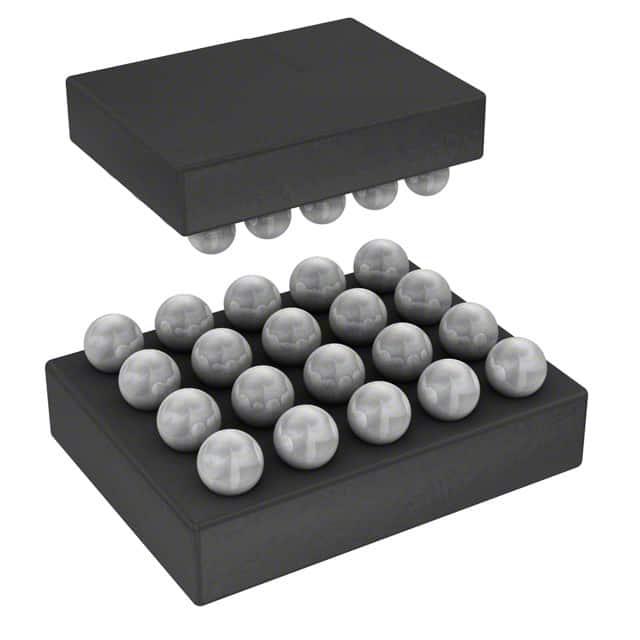

FAN54151UCX

产品分类: 电池管理芯片
厂牌: ON SEMICONDUCTOR
产品描述: 5.9 V I²C Battery Monitor 欠压,超温,过压,过流 WLCSP-20 贴片安装,黏合安装
供应商型号: CY-FAN54151UCX
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 电池管理芯片 FAN54151UCX

FAN54151UCX概述

    FAN54151 高电流充电开关技术手册

    1. 产品简介


    FAN54151 是一款低损耗高电流 I²C 控制开关,适用于移动设备和平板电脑的高电流电池充电应用。该产品通过控制两个 N 沟道 MOSFET 的栅极电压来监测输入和输出的过压和欠压情况以及过流和欠流情况,确保输出在安全操作范围内。如果检测到故障,FAN54151 将切断 N 沟道 MOSFET 并通过可配置中断通知主机系统。此外,它还包含集成温度传感器和电池单元电压监控器,以提供额外的保护。

    2. 技术参数


    - 额定电压范围:0 至 +20 V
    - 总电阻(RON):17 mΩ
    - 电源输入:VOUT, GND, VIN
    - 通信接口:I²C 控制
    - 控制接口:SCL, SDA, ADR, RESETN
    - 封装形式:20-Bump, 0.5 mm pitch WLCSP
    - 工作温度范围:-40°C 至 +85°C
    - 输入过压保护:+20 V
    - 过电流保护:具有可选限值
    - 快速和慢速输出过压保护
    - 热关断保护
    - 反向电流阻断(TRCB)

    3. 产品特点和优势


    - 高集成度:集成了背靠背公共源 N 沟道 MOSFETs,具备 17 mΩ 的低电阻。
    - 多种保护功能:包括输入过压保护、输入欠压锁存、快速和慢速输出过压保护、过流保护等。
    - 真正的反向电流阻断(TRCB):防止反向电流流动。
    - I²C 接口:便于系统集成和调试。
    - 集成温度传感器和电池单元电压监控器:提供额外的保护机制。

    4. 应用案例和使用建议


    - 移动设备:如智能手机和平板电脑。
    - 工业应用:如无人机、手持式设备等。
    - 使用建议:
    - 在安装过程中,务必按照手册中的连接图进行正确连接,确保所有引脚都正确连接到相应的信号线。
    - 使用时,需要关注电池充电过程中的温度变化,必要时增加散热措施。
    - 在设计电路时,应考虑系统的整体布局和散热设计,避免因过热导致的故障。

    5. 兼容性和支持


    - 兼容性:该产品可以与大多数 I²C 控制系统兼容。
    - 技术支持:ON Semiconductor 提供了全球技术支持服务,客户可以通过官方网站获得详尽的技术文档和在线支持。

    6. 常见问题与解决方案


    - Q: 如何判断系统是否过热?
    - A: 通过集成的温度传感器监测芯片温度。当温度超过安全范围时,系统将自动关闭并发出警报。
    - Q: 过流保护功能如何设置?
    - A: 可以通过编程调整过流保护的阈值,以适应不同的应用需求。
    - Q: 如何处理电池单元电压过低的情况?
    - A: 当电池单元电压低于设定阈值时,系统将自动进入保护模式,并通过中断通知主机系统。

    7. 总结和推荐


    FAN54151 高电流充电开关凭借其高集成度、丰富的保护功能以及良好的可靠性,在高电流电池充电领域表现出色。其独特的功能使其成为许多应用的理想选择,特别是在对安全性和可靠性要求较高的环境中。综上所述,强烈推荐使用该产品。
    请注意,本文内容基于 ON Semiconductor 提供的技术手册生成。如果您有任何具体问题或需要进一步的支持,欢迎访问 [ON Semiconductor 官方网站](http://www.onsemi.com/) 获取更多信息。

FAN54151UCX参数

参数
故障保护 欠压,超温,过压,过流
接口类型 I²C
输出电流 -
最大输出电压 -
功能 Battery Monitor
最小输出电压 -
最大工作供电电压 -
电池类型 -
最小工作供电电压 5.9 V
通用封装 WLCSP-20
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装
