NCP130BMX210TCG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 80dB~65dB(1kHz) 正极 Fixed 300mA 1 2.1V 800mV 2.1V 5.5V 150mV@ 300mA 1.5mV 0.01(Typ) XDFN-6 贴片安装,黏合安装 1.2mm*1.2mm*340μm
供应商型号: FL-NCP130BMX210TCG
供应商: 海外现货
标准整包数: 1

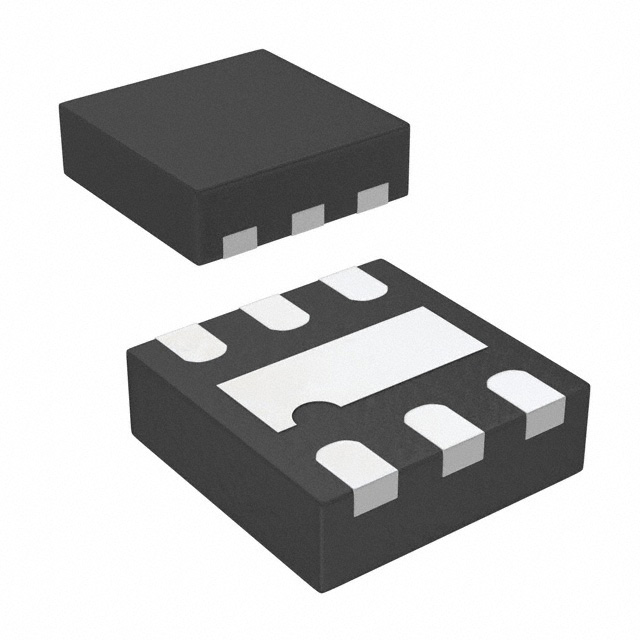

ON SEMICONDUCTOR LDO稳压器 NCP130BMX210TCG

NCP130BMX210TCG概述


    产品简介


    NCP130 双轨超低滴漏电压调节器 是一款集成了NMOS功率晶体管和独立偏置电压(VBIAS)的300mA非常低滴漏电压调节器。该设备提供了非常稳定的准确输出电压,适用于空间受限且对噪声敏感的应用。为了优化电池供电便携式设备的应用性能,NCP130具有低IQ消耗的特点。该设备提供XDFN6 1.2mm x 1.2mm的小型封装,特别适合空间受限的应用。

    技术参数


    - 输入电压范围:0.8V至5.5V
    - 偏置电压范围:2.4V至5.5V
    - 固定输出电压设备
    - 输出电压范围:0.8V至2.1V
    - 温度范围内精度±1.5%,25℃时精度为±0.5%
    - 超低滴漏:最大150mV(在300mA电流下)
    - 非常低的偏置输入电流:典型值为80μA
    - 禁用模式下的非常低的偏置输入电流:典型值为0.5μA
    - 逻辑电平启用输入用于开启/关闭控制
    - 可选的输出主动放电功能
    - 封装:XDFN6 - 1.2mm x 1.2mm x 0.37mm
    - 这些设备无铅、卤素/溴类阻燃剂自由,并符合RoHS标准

    产品特点和优势


    - 紧凑封装:XDFN6 封装尺寸仅为1.2mm x 1.2mm,非常适合空间受限的应用。
    - 超低滴漏电压:最高滴漏电压仅为150mV,使系统更加高效。
    - 超低功耗:在禁用模式下仅消耗0.5μA的电流,适合电池供电的便携式设备。
    - 稳定性高:即使在温度变化的情况下也能保持稳定的输出电压,适应多种应用场景。
    - 良好的负载和线性调节能力:保证在负载和输入电压变化时的输出稳定性和准确性。

    应用案例和使用建议


    应用场景:
    - 便携式设备:如智能手机、平板电脑、相机、DVR、机顶盒和摄像机。
    - 电源管理系统:作为后置稳压器,提供稳定的输出电压和灵活的开关控制。
    使用建议:
    - 合理选择输入和输出电容:根据应用需求选择合适的输入(CIN)和输出电容(COUT),建议选用陶瓷电容器以获得最佳性能。
    - 优化热管理:由于具有高热阻(RΘJA=170°C/W),建议通过铜层将热垫直接焊接到底板上,以提高热性能。
    - 保护措施:启用内部过温保护功能(TSD),确保在过热情况下自动关闭,防止损坏。

    兼容性和支持


    - 兼容性:NCP130可以与多种陶瓷电容器配合使用,以保持系统的稳定性。此外,它还支持多种输出电压选项。
    - 厂商支持:NCP130 提供了详尽的技术文档和应用信息,涵盖所有重要的设计注意事项和技术参数。此外,厂商还提供了详细的产品订购信息和标记规范,便于客户进行采购和识别。

    常见问题与解决方案


    1. 问题:如何确保NCP130在高负载条件下依然能够稳定工作?
    - 解决方案:确保COUT大于1μF,并选择有效的电容值以补偿负温度和高输出电压情况下的电容变化。
    2. 问题:如何避免在高温环境下过热损坏?
    - 解决方案:启用内部热关断功能(TSD)。一旦检测到芯片温度超过160°C,NCP130会自动关闭输出。当温度降至140°C以下时,系统会重新启动。
    3. 问题:如何减少输出噪声?
    - 解决方案:使用低ESR(等效串联电阻)陶瓷电容器,并尽量减小电容器和NCP130之间的走线长度,以降低杂散电感,从而有效减少输出噪声。

    总结和推荐


    综合评估:
    NCP130 是一款集成了多种先进特性的低电压调节器,具备出色的性能和广泛的适用性。其超低滴漏电压、低功耗和高稳定性使其成为便携式设备和高要求电源管理系统的理想选择。厂商提供的详尽文档和支持使其易于集成到各种应用场景中。我们强烈推荐在需要高性能低电压调节的场景中使用NCP130。
    结论:
    NCP130 在便携式设备和复杂电源管理系统中表现卓越,具备广泛的兼容性和高度的可靠性。我们强烈推荐在涉及高性能低电压调节的应用中使用NCP130。

NCP130BMX210TCG参数

参数
负载调节 1.5mV
线路调节 0.01(Typ)
最小输出电压 2.1V
最小输入电压 800mV
纹波抑制-PSRR 80dB~65dB(1kHz)
输出电流 300mA
最大输入电压 5.5V
最大输出电压 2.1V
稳压器数量 1
输出类型 Fixed
最大压差@电流 150mV@ 300mA
Iq-静态电流 -
极性 正极
长*宽*高 1.2mm*1.2mm*340μm
通用封装 XDFN-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

NCP130BMX210TCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP130BMX210TCG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP130BMX210TCG NCP130BMX210TCG数据手册
