NCV59745AMW250TAG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 3mA Fixed 3A 1 2.5V 2.5V 5.5V 195mV@ 3A 贴片安装,黏合安装
供应商型号: CY-NCV59745AMW250TAG
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCV59745AMW250TAG

NCV59745AMW250TAG概述


    产品简介


    NCV59745 低噪声非常低静态漏电流双轨线性电压调节器

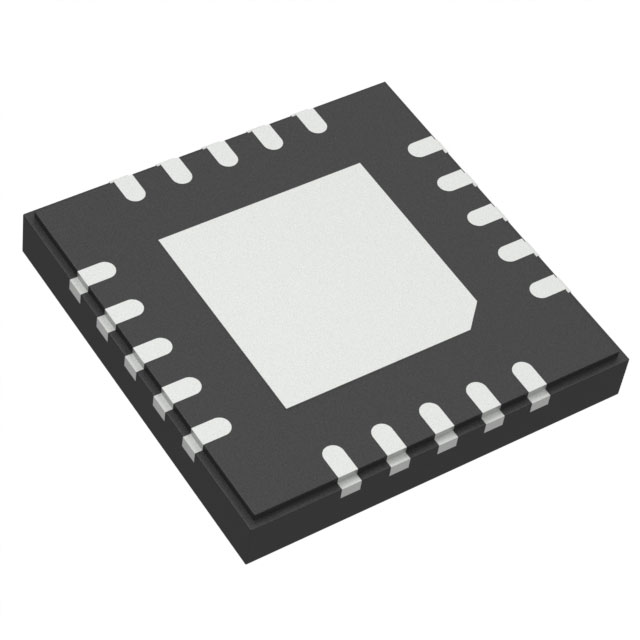

    NCV59745是一款由Onsemi公司设计制造的低噪声非常低静态漏电流(VLDO)双轨线性电压调节器。这款调节器能够在高达3.0A的输出电流下提供一个典型静态漏电流为115mV的电压。它主要用于通信设备、高性能FPGA和微处理器的供电。由于其高精度、宽频带和低噪声的特点,NCV59745非常适合用于需要稳定且纯净电源的应用场合。该器件采用QFNW20封装,尺寸为4.0mm x 4.0mm。

    技术参数


    - 输出电流:超过3.0A
    - 精度:0.25%(过载和线性范围内)
    - 输入电压范围(VIN):0.8V至5.5V
    - 偏置电压范围(VBIAS):2.2V至5.5V
    - 输出电压范围(VOUT):0.8V至3.6V
    - 静态漏电流(VIN Dropout):典型值为105mV,在满负载电流条件下
    - 可编程软启动:允许控制输出电压上升速率
    - 开路电源好信号(PG):用于输出电压监测和时序控制
    - 噪声水平:通常为6μVRMS
    - 热阻:结到环境(θJA):40°C/W;结到板(θJB):3.6°C/W

    产品特点和优势


    NCV59745具备诸多显著优势,使其在多个领域得到广泛应用。例如,高精度和低噪声使得其成为通信、图像传感器和ASIC等设备的理想选择。它的大输出电流能力和高线性稳压率,使其在FPGA、DSP、SerDes等高性能应用中表现出色。此外,NCV59745具备热关断保护功能,能够确保在极端温度条件下的正常运行。

    应用案例和使用建议


    在典型应用中,NCV59745可以用于多种复杂的电力系统,包括电信设备、汽车工业设备及工业自动化系统中的点负载调节。使用时应注意以下几个方面:
    - 在应用陶瓷电容时,建议输出电容(COUT)不小于10μF,以保证系统的稳定性。
    - 当无法提供低输入源阻抗时,输入电容(CIN)不小于4.7μF。
    - 在软启动操作中,可以通过改变CSS电容值来调节软启动时间。若未连接CSS电容,则器件将以最短时间启动。


    兼容性和支持


    NCV59745具备AEC-Q100认证资格,适用于汽车和其他需要特定现场和控制变更要求的应用。这些是无铅设备,支持湿式通孔检查以实现自动光学检测(AOI)。厂商提供了全面的技术文档和支持,包括详细的接线图和故障排除指南,确保用户可以轻松上手并获得必要的技术支持。

    常见问题与解决方案


    1. 问题:当输出电流大于3.0A时,设备是否会进入过流保护状态?
    - 解决方案:是的,一旦输出电流达到最大限制(根据电气特性表,最大电流限制为3.5A),设备将进入过流保护模式,直到电流降低到安全水平。

    2. 问题:如何正确配置电源启用(EN)引脚?
    - 解决方案:为了获得完整的软启动功能,建议先打开VIN和VBIAS电源电压,然后再激活EN引脚。如果不需要启用功能,可直接将EN引脚连接至VIN或VBIAS。

    总结和推荐


    总体而言,NCV59745是一种高效的低噪声线性电压调节器,具备出色的性能表现和广泛的适用范围。其优秀的噪声抑制能力和强大的过流保护机制使其在众多应用场景中表现出色。对于需要稳定、纯净电源供应的应用场合,强烈推荐使用NCV59745。无论是电信设备还是汽车电子系统,NCV59745都是一个值得信赖的选择。

NCV59745AMW250TAG参数

参数
极性 -
最大输出电压 2.5V
线路调节 -
稳压器数量 1
最大输入电压 5.5V
Iq-静态电流 3mA
最小输出电压 2.5V
纹波抑制-PSRR -
负载调节 -
输出类型 Fixed
最小输入电压 -
最大压差@电流 195mV@ 3A
输出电流 3A
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCV59745AMW250TAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV59745AMW250TAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV59745AMW250TAG NCV59745AMW250TAG数据手册

NCV59745AMW250TAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.9762 ¥ 8.4006
300+ $ 0.9673 ¥ 8.3249
500+ $ 0.9583 ¥ 8.2493
1000+ $ 0.9315 ¥ 7.8709
5000+ $ 0.9315 ¥ 7.8709
库存: 5687
起订量: 120 增量: 1
交货地:
最小起订量为:100
合计: ¥ 840.06
直接购买
加入购物车
