NCP730ASN300T1G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 80dB~48dB(10Hz~1MHz) 2.5μA Fixed 150mA 1 3V 38V 480mV@ 150mA TSOP-5 贴片安装,黏合安装
供应商型号: 488-NCP730ASN300T1GTR-ND
供应商: Digi-Key
标准整包数: 3000

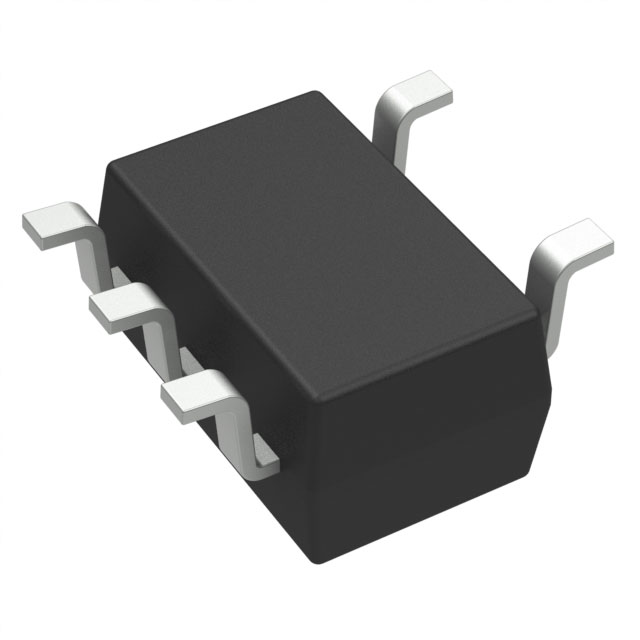

ON SEMICONDUCTOR LDO稳压器 NCP730ASN300T1G

NCP730ASN300T1G概述

    NCP730 LDO Regulator: 技术概述与应用指南

    产品简介


    NCP730 是一款低压差(LDO)线性稳压器,专为高达38 V的输入电压和150 mA的输出电流而设计。这款设备具有极低的静态电流、快速瞬态响应和宽泛的工作电压范围。NCP730采用CMOS工艺制造,适用于电池供电系统及始终在线的设备。产品提供固定输出电压版本和可调输出电压版本。

    技术参数


    以下是NCP730的技术规格和性能参数:
    - 输入电压范围:2.7 V至38 V
    - 输出电压范围:1.2 V至24 V
    - 峰值输出电流:200 mA
    - 静态电流:1 μA(典型值)
    - 压降:290 mV(典型值,3.3 V时,150 mA输出电流)
    - 输出电压精度:±1%
    - 稳定电容:小至1 μF的陶瓷电容器
    - 过流保护:内置软启动电路抑制浪涌电流
    - 热关断:防止过载
    - 封装:TSOP-5和WDFN6(2x2)两种封装

    产品特点和优势


    - 超低静态电流:仅1 μA的静态电流使得NCP730特别适合电池供电的应用。
    - 快速瞬态响应:适合需要迅速响应负载变化的场合。
    - 高输入电压范围:可处理高达38 V的输入电压,增加了其在多种应用场景中的适用性。
    - 温度稳定性:具备良好的温度稳定性,保证了在不同温度条件下的性能一致性。
    - 多种封装选择:提供TSOP-5和WDFN6两种封装,方便客户根据具体需求进行选择。

    应用案例和使用建议


    - 电池供电工具和设备:NCP730非常适合用于电动工具、电动玩具等设备,能够高效管理电池电量。
    - 家庭自动化:适用于智能家居系统的电源管理。
    - 远程控制设备:可用于无线遥控设备的电源稳压。
    - 计量设备:在需要精确电压控制的测量设备中表现优异。
    - 白家电:适用于各种家用电器的电源管理。
    使用建议:
    - 在设计电路时,确保输入电压和输出电压之间的差值足够大,以满足最大输出电流的需求。
    - 使用适当的陶瓷电容器来提高输出电压的稳定性。
    - 考虑到不同的应用环境,选用合适的封装形式可以更好地适应物理空间的限制。

    兼容性和支持


    NCP730与市面上多数标准组件兼容,如各种电池组和电容器。厂商提供详细的技术文档和全面的支持服务,帮助用户在设计过程中解决问题。

    常见问题与解决方案


    - Q: 设备无法正常启动?
    - A: 检查输入电压是否在规定的范围内。确保输入电容符合要求,并且没有短路现象。

    - Q: 输出电压不准确?
    - A: 首先确认输入电压是否正确,接着检查输出电阻分压器的阻值是否符合要求。如果还是有问题,可以尝试更换其他版本的NCP730。

    总结和推荐


    总体来看,NCP730是一款集成了多种优秀特性的低压差稳压器,尤其适用于对静态电流和瞬态响应要求较高的应用场景。其出色的性能和广泛的适用范围使其成为电池供电设备、家庭自动化系统、远程控制设备等领域的重要选择。强烈推荐给需要高性能、高可靠性的电源管理解决方案的设计者和工程师。

NCP730ASN300T1G参数

参数
最大压差@电流 480mV@ 150mA
最大输出电压 -
最小输入电压 -
输出电流 150mA
最大输入电压 38V
负载调节 -
Iq-静态电流 2.5μA
最小输出电压 3V
线路调节 -
输出类型 Fixed
极性 -
稳压器数量 1
纹波抑制-PSRR 80dB~48dB(10Hz~1MHz)
通用封装 TSOP-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCP730ASN300T1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP730ASN300T1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP730ASN300T1G NCP730ASN300T1G数据手册

NCP730ASN300T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.3977 ¥ 3.2958
6000+ $ 0.3682 ¥ 3.051
9000+ $ 0.3553 ¥ 2.9444
库存: 6000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 9887.4
