KA78R33CTU

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 10mA 正极 Fixed 1A 1 3.3V 4V 3.3V 35V 500mV@ 1A 2% 2.5% TO-220F-4L 通孔安装 10mm*4.5mm*15.7mm
供应商型号: KA78R33CTUFS-ND
供应商: Digi-Key
标准整包数: 1

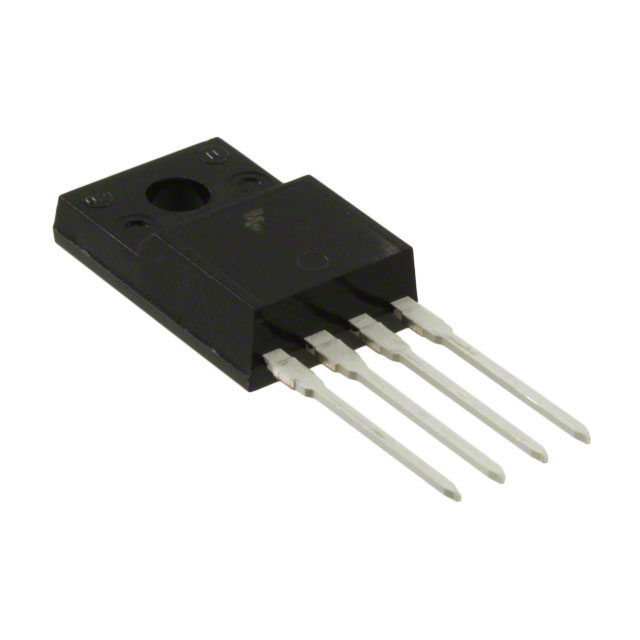

ON SEMICONDUCTOR LDO稳压器 KA78R33CTU

KA78R33CTU概述

    KA78RXXC低功耗稳压器技术手册

    产品简介


    KA78RXXC系列是Fairchild半导体公司推出的一款1A输出低功耗稳压器,适用于多种电子设备。该产品具有低功耗、过流保护、热关断、过压保护及输出禁用功能,采用TO-220-4封装,内部结构紧凑且易于安装。其广泛应用在电源管理、通信系统和工业控制等领域。

    技术参数


    - 输出电压:根据不同的型号,输出电压可选3.3V、5V、8V、9V、12V和15V。
    - 输入电压范围:
    - KA78R33C: 4V~10V
    - KA78R05C: 6V~12V
    - KA78R08C: 9V~25V
    - KA78R09C: 10V~25V
    - KA78R12C: 13V~29V
    - KA78R15C: 16V~30V
    - 负载调节率:0.1%~2.0%
    - 线路调节率:0.5%~2.5%
    - 波纹抑制比:45dB~55dB
    - 关断电压高:2.0V
    - 关断电压低:0.8V
    - 空载电流:10mA

    产品特点和优势


    1. 低功耗设计:在满负载电流(1A)下,KA78RXXC的压差仅为0.5V。
    2. 多重保护机制:具备过流保护、热关断、过压保护以及输出禁用功能,确保稳定运行并延长产品寿命。
    3. 适用广泛:针对不同应用需求,提供多个输出电压选择,满足多样化场景需求。
    4. 可靠性高:即使在极端温度环境下也能保持良好的性能表现,工作温度范围为-20°C至+80°C。
    5. 易安装:采用标准的TO-220-4封装,便于在各种电路板上安装使用。

    应用案例和使用建议


    应用场景:
    - 工业控制系统
    - 通信设备电源管理
    - 便携式电子产品
    使用建议:
    - 当KA78RXXC用于距离电源滤波器较远的地方时,需要增加外部电容器Ci以提高稳定性。
    - 为了改善瞬态响应,应在输出端添加一个大于47μF的电容器Co。
    - 在高负载电流应用中,考虑使用散热片来避免因过热导致性能下降。

    兼容性和支持


    KA78RXXC系列产品具有广泛的兼容性,能够与现有的电源管理和控制模块轻松集成。Fairchild半导体提供了详尽的技术文档和客户服务支持,帮助用户解决在设计和调试过程中可能遇到的各种问题。

    常见问题与解决方案


    1. 问题:输出电压不正常
    - 解决方案:检查输入电压是否在允许范围内,确保所有连接正确无误,尝试增加输出端的电容值。

    2. 问题:负载调节效果不佳
    - 解决方案:确认负载变化是否超出规范要求的范围,如果有必要,可以通过调整补偿网络来改善。

    3. 问题:热关断后无法正常工作
    - 解决方案:检查是否有散热不良的情况发生,必要时增加散热装置或者优化散热设计。

    总结和推荐


    KA78RXXC系列低功耗稳压器凭借其出色的性能指标、多重保护机制以及广泛的应用范围,在市场上具有较高的竞争力。特别适合于工业自动化、通讯设备以及个人电子设备等需要稳定电源输出的应用场合。推荐用户在进行相关项目设计时优先考虑此产品。

KA78R33CTU参数

参数
输出电流 1A
最小输入电压 4V
最大压差@电流 500mV@ 1A
最小输出电压 3.3V
输出类型 Fixed
Iq-静态电流 10mA
纹波抑制-PSRR -
极性 正极
稳压器数量 1
线路调节 2.5%
最大输出电压 3.3V
负载调节 2%
最大输入电压 35V
长*宽*高 10mm*4.5mm*15.7mm
通用封装 TO-220F-4L
安装方式 通孔安装
零件状态 停产
包装方式 管装

KA78R33CTU厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

KA78R33CTU数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR KA78R33CTU KA78R33CTU数据手册

KA78R33CTU封装设计

查看详情并下载
Symbol
Footprint
3D Model
