NCV8775CDT50RKG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi LDO稳压芯片, 5 V输出, 300mA最大输出, 单路输出, dak-5., 表面贴装, 5针
供应商型号: NCV8775CDT50RKG
供应商: 国内现货
标准整包数: 25

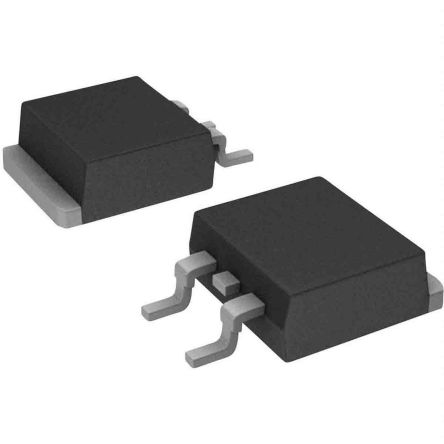

ON SEMICONDUCTOR LDO稳压器 NCV8775CDT50RKG

NCV8775CDT50RKG概述


    产品简介


    NCV8775C 超低静态电流 350 mA LDO 稳压器带复位功能
    NCV8775C 是一款专为微处理器应用设计的 350 mA 低压差线性稳压器(LDO),集成有复位功能。该产品以其高鲁棒性著称,能够在严苛的汽车环境中稳定工作。其超低静态电流典型值为 19 µA,非常适合需要长时间连接电池供电的应用场景,即使在无负载情况下也能保持超低静态电流。这一特点对于点火关闭后仍处于活动模式的模块尤为重要。

    技术参数


    - 输出电压选项: 3.3 V 和 5 V
    - 输出电压精度: ±2%
    - 输出电流: 高达 350 mA
    - 超低静态电流: 典型值 19 µA(最大值 28 µA)
    - 输出电容范围及 ESR: 广泛范围,保证稳定性
    - 微处理器兼容控制功能: 带可调延时的复位功能
    - 输入电压操作范围: 最高可达 40 V
    - 保护特性: 电流限制和热关断
    - 前缀规格: 符合 AEC-Q100 Grade 1 标准,具备 PPAP 能力
    - EMC 合规性
    - 无铅封装

    产品特点和优势


    优势和特点:
    - 高鲁棒性: 适用于严苛的汽车环境
    - 超低静态电流: 有效延长电池使用寿命
    - 广泛的输出电容和 ESR 适应性: 易于应用配置
    - 内置复位功能: 可调延时复位,增加系统可靠性
    - 高输入电压范围: 支持 40 V 输入,适应多种供电需求
    - 保护机制: 电流限制和热关断,提高系统安全性

    应用案例和使用建议


    典型应用:
    - 车身控制模块
    - 仪表盘和仪表集群
    - 乘员保护和舒适性
    - 动力传动系统
    使用建议:
    1. 电源滤波: 推荐使用陶瓷或钽质 0.1 µF 电容,以确保输入端具有良好的滤波效果。
    2. 负载瞬态响应: 为了优化负载瞬态响应,可以增加更大的输出电容(最小值为 1 µF)。

    兼容性和支持


    NCV8775C 支持多种微处理器和其他电子元器件。制造商提供全面的技术支持和维护服务,包括 AEC-Q100 Grade 1 认证,确保其满足汽车应用的严格标准。

    常见问题与解决方案


    问题一: 什么情况下会出现热关断?
    解答: 当结温超过 175°C 时,内部热关断电路将激活,防止因过热引起的故障。当温度恢复正常时,系统会自动恢复。
    问题二: 如何优化负载瞬态响应?
    解答: 通过增加输出电容并选择适当的 ESR 值,可以显著改善负载瞬态响应。具体值参考典型应用示意图中的稳定性区域。

    总结和推荐


    综上所述,NCV8775C 在多个方面表现优异,尤其适合对静态电流和系统可靠性要求较高的应用。其独特的集成复位功能和广泛的工作电压范围使其在多种复杂环境中表现出色。推荐在严苛的应用环境下使用 NCV8775C,它不仅能提高系统的可靠性和效率,还能显著延长电池使用寿命。

NCV8775CDT50RKG参数

参数
最大输出电压 5V
最大输入电压 40V
最小输出电压 5V
输出类型 Fixed
线路调节 0mV
Iq-静态电流 28μA
纹波抑制-PSRR 80dB(100Hz)
负载调节 10mV
最大压差@电流 600mV@ 350mA
最小输入电压 4.5V
极性 正极
输出电流 350mA
稳压器数量 1
通用封装 DPAK-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCV8775CDT50RKG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV8775CDT50RKG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV8775CDT50RKG NCV8775CDT50RKG数据手册

NCV8775CDT50RKG封装设计

查看详情并下载
Symbol
Footprint
3D Model
