FSL336LRN

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 集成脉冲宽度调制器开关电源芯片, 1输出, 7引脚
供应商型号: 11M-FSL336LRN
供应商: 云汉优选
标准整包数: 1

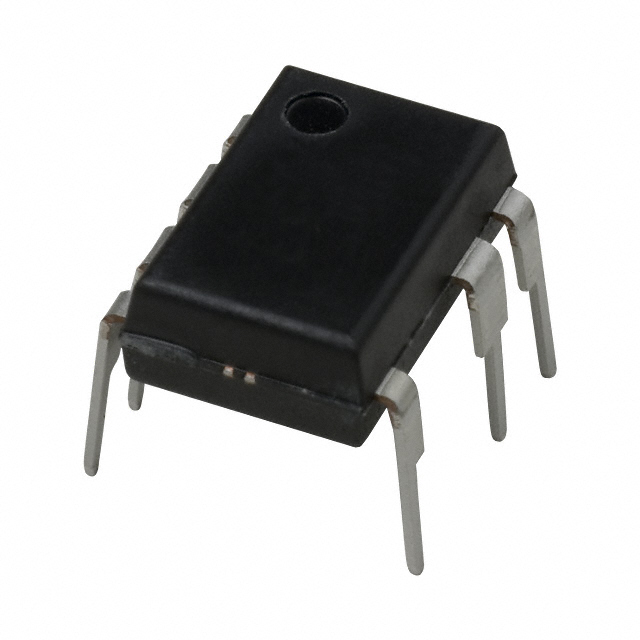

ON SEMICONDUCTOR AC-DC稳压器 FSL336LRN

FSL336LRN概述

    FSL336LR 绿色模式 Buck 开关的技术手册

    产品简介


    FSL336LR 是一种集成脉宽调制器(PWM)和SENSEFET® 的高电压功率开关控制器,专为高性能离线式降压、升降压及非隔离反激式开关电源(SMPS)设计。它通过内置高电压电源调节器,使无需辅助偏置绕组的系统成为可能。内部跨导放大器减少了外部补偿电路组件的需求,有助于提高系统的稳定性和动态性能。

    技术参数


    - 固定工作频率: 50 kHz
    - 无负载功耗:
    - 在230 VAC下带有外部偏置:小于25 mW
    - 在230 VAC下无外部偏置:小于120 mW
    - 峰值电流限制: 可调
    - 启动软启动时间: 7~13 ms
    - 过载保护: 自动重启
    - 温度范围: -40°C 至 125°C
    - 热关断温度: 135°C
    - 绝对最大额定值:
    - 漏极引脚电压: -0.3 V ~ 650 V
    - 供电电压: -0.3 V ~ 26 V
    - 过电压保护: 23.0 V ~ 26.0 V

    产品特点和优势


    - 内部雪崩抗性 SENSEFET: 650 V
    - 低启动功耗: 在无外部偏置时可实现120 mW,在有外部偏置时可实现25 mW
    - 频谱调制减少电磁干扰
    - 脉冲到脉冲电流限制
    - 超低运行电流: 250 μA
    - 多种保护机制: 包括过载保护(OLP)、过电压保护(OVP)、反馈开环保护(FBOLP)及热关断(TSD)

    应用案例和使用建议


    - 家用电器和工业应用的SMPS
    - 辅助电源的SMPS
    在典型的应用案例中,FSL336LR 常用于家电和工业设备中的电源转换,例如空调、冰箱和其他需要高效率和稳定输出的设备。建议在设计电源电路时,仔细考虑所需的输出功率和输入电压范围,以充分利用其性能特点。

    兼容性和支持


    FSL336LR 支持多种封装方式,如PDIP-7和LSOP。此外,制造商提供详细的文档和支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问:在高温环境下运行时,FSL336LR的稳定性如何?
    - 答: FSL336LR 配备了温度补偿机制,可以在-40°C至125°C的温度范围内稳定工作。如果温度超过135°C,将自动启动热关断功能。
    - 问:FSL336LR 如何处理输出过载情况?
    - 答: 当检测到输出过载时,FSL336LR 会自动进入保护模式,启动延迟40ms后终止切换操作,直至故障排除后恢复。

    总结和推荐


    FSL336LR 是一款出色的高效率开关电源控制芯片,具有良好的软启动性能、内置保护机制和高可靠性。其低功耗、高频谱调制和多种保护功能使其非常适合家用电器和工业应用中的电源系统。强烈推荐在需要高效、稳定电源解决方案的场合使用。

FSL336LRN参数

参数
输出电流 -
最大输入电压 -
隔离 非隔离
开关频率 50KHz
电压 - 电源(Vcc/Vdd) 7V~26V
故障保护 开环,超温,过压,过载
拓扑 Buck,Flyback
最小输入电压 -
击穿电压 650V
占空比 -
最大输出电压 -
内部开关 Yes
最小输出电压 -
功率 20W
9.78mm(Max)
6.48mm(Max)
3.43mm(Max)
通用封装 DIP-7
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

FSL336LRN厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSL336LRN数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR FSL336LRN FSL336LRN数据手册

FSL336LRN封装设计

查看详情并下载
Symbol
Footprint
3D Model
