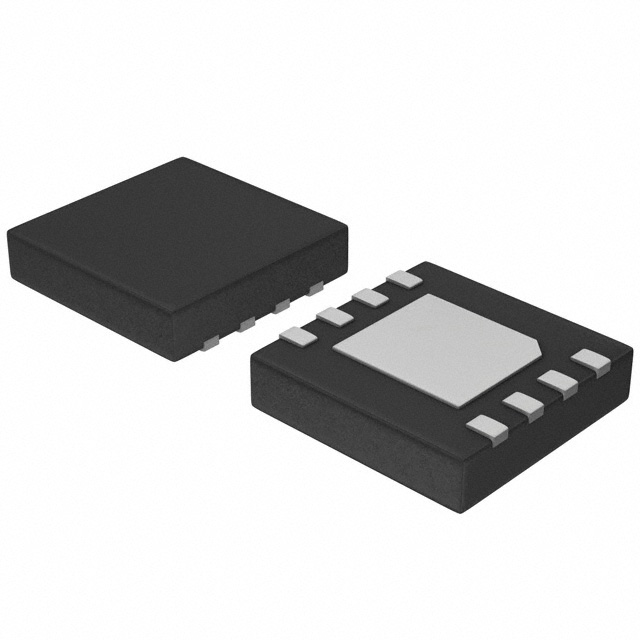

NCV3064MNTXG

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Boost,Buck No 150KHz Adjustable 1 40V 1.25V 40V 3V DFN 贴片安装,黏合安装 4mm(长度)*4mm(宽度)
供应商型号: 863-NCV3064MNTXG
供应商: Mouser
标准整包数: 1
ON SEMICONDUCTOR DC-DC稳压器 NCV3064MNTXG

NCV3064MNTXG概述


    产品简介


    产品类型: NCP3064、NCP3064B、NCV3064 是一种用于直流到直流转换器应用的单片式功率开关调节器。
    主要功能:
    - 支持降压(Buck)、升压(Boost)及反相(Inverting)电源应用。
    - 集成了温度补偿参考、比较器、受控占空比振荡器、主动电流限电路、驱动器和高电流输出开关。
    - 具备逻辑电平关断能力。
    - 可以通过内部温度补偿实现过热保护。
    - 带有过流保护机制,支持峰值电流限制。
    应用领域:
    - 高功率LED照明
    - 电池充电器
    - 消费电子产品及工业设备中的成本敏感型应用

    技术参数


    基本参数:
    - 输入电压范围:3.0V至40V
    - 输出开关电流:最大1.5A
    - 工作频率:150kHz
    - 精度参考:±1.5%
    - 热关断阈值:160°C
    - 工作温度范围:-40°C至+125°C
    电气特性:
    - 逻辑输入高电平:≥2.4V(-40°C至+125°C)
    - 逻辑输入低电平:≤0.8V(-40°C至+125°C)
    - 总供电电流:典型7.0mA
    - 备用模式静态电流:典型85μA

    产品特点和优势


    产品特点:
    - 支持宽输入电压范围,可应用于多种电压环境。
    - 内置过温保护和过流保护功能,确保长期稳定运行。
    - 能够在多个输出模式下灵活应用,适合各种复杂系统设计。
    产品优势:
    - 独特的低功耗关断模式,有助于降低整体功耗。
    - 集成的主动电流限制电路,提供可靠的电流保护功能。
    - 可通过外部组件调整输出电压,增加灵活性和可定制性。

    应用案例和使用建议


    应用案例:
    - NCP3064可以用于各种开关电源拓扑,如图16所示的降压应用。例如,将它用于高功率LED照明系统,可以实现高效的电流管理和输出稳定性。
    使用建议:
    - 设计时应注意合理选择外部组件,尤其是电感和电容值,以满足特定的应用需求。
    - 在实际操作中,需要根据负载条件检查峰值电流,确保不超过1.5A的最大额定值。
    - 使用外部晶体管可以提高输出电流和效率,但需要根据具体应用需求权衡材料成本。

    兼容性和支持


    兼容性:
    - NCP3064支持与多种外部组件兼容,包括不同的电阻、电容和二极管,适用于广泛的电源设计。
    支持信息:
    - 制造商提供了详尽的技术文档和设计工具,可在www.onsemi.com上获取相关的应用指南和设计计算工具。

    常见问题与解决方案


    常见问题:
    1. 输出电压不稳定
    - 解决方法:检查反馈环路中各组件的匹配情况,调整反馈网络的分压比。
    2. 过热保护频繁触发
    - 解决方法:确保良好的散热措施,优化热设计。
    3. 启动时无法正常工作
    - 解决方法:确认输入电压稳定且符合规定范围,检查启动电路连接。

    总结和推荐


    综合评估:
    - NCP3064系列以其高集成度、广泛的输入电压范围以及高效的开关性能,在多种应用场合表现出色。
    - 过流保护和过温保护功能使其具备高度的可靠性,特别是在复杂环境下的应用。
    - 内置逻辑电平关断功能增加了灵活性,便于系统的功耗管理。
    推荐:
    - 推荐在高功率LED照明、电池充电及其他需要高效、可靠电源转换的应用中使用NCP3064系列器件。设计时需充分考虑实际应用场景的需求,合理选配外围元件,以达到最佳性能表现。

NCV3064MNTXG参数

参数
最大输出电压 40V
输出类型 Adjustable
输出数量 1
拓扑 Boost,Buck
同步整流器 No
开关频率 150KHz
最大输入电压 40V
最小输入电压 3V
功能 Step-Down,Step-Up
最小输出电压 1.25V
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NCV3064MNTXG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV3064MNTXG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR NCV3064MNTXG NCV3064MNTXG数据手册

NCV3064MNTXG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.243 ¥ 27.4034
10+ $ 2.07 ¥ 17.4915
25+ $ 1.683 ¥ 14.2214
100+ $ 1.3176 ¥ 11.1337
250+ $ 1.1556 ¥ 9.7648
500+ $ 1.0498 ¥ 8.8705
1000+ $ 0.9644 ¥ 8.1495
2000+ $ 0.9293 ¥ 7.8522
4000+ $ 0.881 ¥ 7.444
库存: 5911
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27.4
