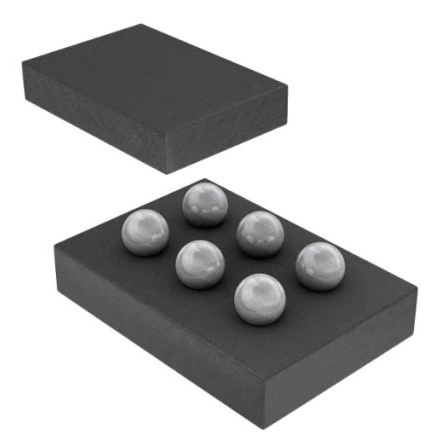

NCP59771AFCRCADJT2G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi LDO稳压芯片, 2.6A最大输出, 单路输出, WLCSP, 6针
供应商型号: 2216642
供应商: 海外现货
标准整包数: 25
ON SEMICONDUCTOR LDO稳压器 NCP59771AFCRCADJT2G

NCP59771AFCRCADJT2G概述

    NCP59771低压差线性稳压器技术手册解析

    产品简介


    NCP59771是一款高精度、低噪声的低压差线性稳压器(VLDO),采用NMOS管作为功率级,具备独立的偏置电压输入(VBIAS)。该产品特别适用于空间受限、对噪声敏感的应用场合,如便携式电池供电设备、智能手机、平板电脑、摄像机等。其设计考虑了便携设备的需求,具有极低的静态电流消耗,非常适合电池供电的应用场景。

    技术参数


    - 输入电压范围:输出电压至5.5V
    - 偏置电压范围:2.5V至5.5V
    - 可调输出电压范围:0.4V至3.0V
    - 输出电压精度:±1%(全温度范围内)
    - 极低的压差:典型值50mV@1A
    - 超低静态电流:典型值80μA
    - 关断模式下的静态电流:典型值0.5μA
    - 逻辑电平使能输入,用于开关控制
    - 稳定于4.7μF陶瓷电容
    - 封装形式:WLCSP6,尺寸1.4mm×0.8mm
    - 无铅、无卤素、RoHS认证

    产品特点和优势


    1. 高精度:±1%的输出电压精度保证了稳定性和可靠性。
    2. 低噪声:非常适合对噪声要求严格的便携设备。
    3. 超低静态电流:延长电池使用寿命。
    4. 快速响应:能够快速应对负载变化,保持稳定的输出电压。
    5. 集成保护电路:过热保护、短路保护等,确保设备安全运行。

    应用案例和使用建议


    - 应用案例:在便携设备如智能手机和平板电脑中使用,可以确保设备在电池供电的情况下仍能稳定工作。
    - 使用建议:
    - 在选择反馈电阻时,需注意总电阻值不宜过大,以避免影响动态性能。
    - 使用5.6nF的旁路电容(CFF)可以改善PSRR、瞬态响应和噪声性能。
    - 输入和输出电容的选择很重要,推荐使用陶瓷电容,以确保稳定性。
    - 确保VIN和VBIAS电源电压先上升到正常水平再激活EN引脚,以实现软启动功能。

    兼容性和支持


    - 兼容性:与市面上多数陶瓷电容兼容,且可使用多个电容并联以增加有效容量。
    - 厂商支持:提供详细的规格文档和应用指南,通过官方网站获取更多信息和支持。

    常见问题与解决方案


    - 问题1:如何调整输出电压?
    - 解决方案:通过调节外部电阻R1和R2来设置输出电压,推荐使用5.1kΩ的电阻值,根据需要进行微调。

    - 问题2:设备出现过热情况怎么办?
    - 解决方案:检查散热设计是否合理,必要时增加散热片或优化布局,确保结温不超过105°C。

    总结和推荐


    NCP59771以其高精度、低噪声和低静态电流等显著优势,特别适合便携式设备的应用场景。无论是在智能手机、平板电脑还是其他便携设备中,它都能表现出色。虽然价格可能略高于同类产品,但其卓越的性能和广泛的适用范围使其成为一个值得推荐的选择。

NCP59771AFCRCADJT2G参数

参数
输出类型 Adjustable
Iq-静态电流 110μA
纹波抑制-PSRR 75dB(1kHz)
最小输入电压 400mV
负载调节 1.5mV
最大输入电压 5.5V
线路调节 0.01(Typ)
最小输出电压 400mV
极性 正极
输出电流 1A
最大压差@电流 1.5V@ 1A
最大输出电压 3V
稳压器数量 1
通用封装 WLCSP
安装方式 贴片安装,黏合安装
包装方式 卷带包装
