NCP590MN5ATAG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 125μA 正极 Fixed 300mA,300mA 2 1.2V 1.2V,1.5V 5.5V 40mV@ 50 mA 0.012 %/mA 0.05%/V DFN-8 贴片安装 2mm(长度)*2mm(宽度)
供应商型号: CY-NCP590MN5ATAG
供应商:
标准整包数: 1

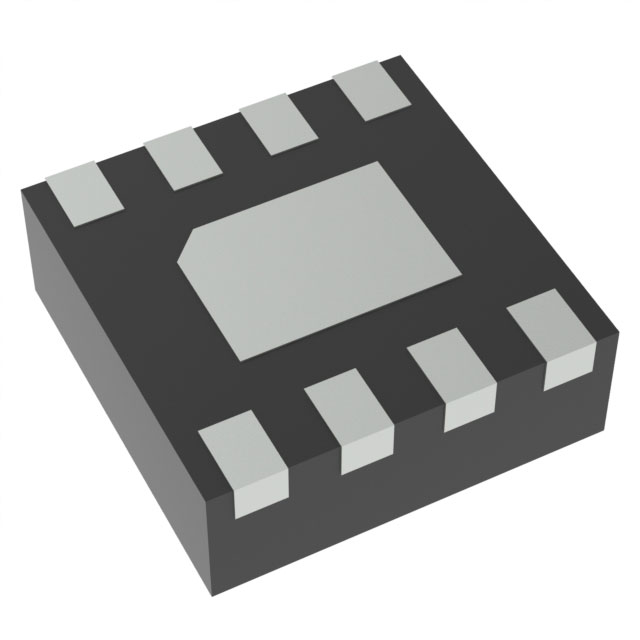

ON SEMICONDUCTOR LDO稳压器 NCP590MN5ATAG

NCP590MN5ATAG概述

    NCP590 双输出高精度超低压差CMOS LDO技术手册解析

    一、产品简介


    NCP590是一款非常精确的双输出CMOS低压差线性稳压器(LDO),封装尺寸为2x2 DFN8。每个输出通道能够提供高达300 mA的电流,输出电压范围为0.8 V至5 V。该器件具备超低静态电流和关断电流,适合用于各种电池供电的消费电子产品和微处理器系统。

    二、技术参数


    - 输入电压范围: 2.1 V至5.5 V
    - 输出电压精度: 在100 mA负载下精度可达±0.9%
    - 每路输出具备独立使能控制
    - 启用阈值: 支持低于1 V的系统
    - 超低压差电压: 通常情况下,100 mA负载下的典型值为50 mV
    - 噪声水平: 约20 µVrms(无旁路电容)
    - 关断电流: 超低关断电流,典型值为0.2 µA
    - 静态电流: 典型值为80-100 µA
    - 热关断及过流保护

    三、产品特点和优势


    NCP590的主要优势在于其高精度和超低静态电流。它能够在较宽的输入电压范围内保持稳定的输出电压,并且具有出色的电源抑制比和负载瞬态响应。这些特点使其成为手机、相机、MP3播放器和其他便携式设备的理想选择。此外,NCP590采用2x2 DFN8封装,提供了极高的空间效率。

    四、应用案例和使用建议


    - 应用案例: 手机、相机、MP3播放器、PDA、摄像机、DSP电源供应、便携式信息电子设备、PCMCIA卡、网络系统、DSL/Cable调制解调器等。
    - 使用建议:
    - 在设计时确保输入电容和输出电容的稳定性,特别是铝电解电容器在低温环境下的性能变化。
    - 使用合适的输出电容值,建议在0.7 μF至4.7 μF之间,以保证稳定性。
    - 为了优化散热性能,可以在电路板上增加散热面积,从而降低结温。

    五、兼容性和支持


    NCP590支持广泛的输出组合,并与其他设备兼容。制造商提供全面的技术支持和维护服务,包括详细的应用说明和设计指南。

    六、常见问题与解决方案


    - 问题: 输出电压不稳定
    - 解决方法: 检查输入电容和输出电容的值和质量,确保它们符合要求。

    - 问题: 输出电流限制触发
    - 解决方法: 调整输出负载,检查是否存在过载情况。

    - 问题: 温度过高
    - 解决方法: 增加散热措施,如加大电路板上的铜层面积。

    七、总结和推荐


    NCP590凭借其高精度、低功耗、紧凑的封装和广泛的兼容性,在电池供电设备和微处理器应用中表现卓越。强烈推荐使用该器件,尤其是在需要稳定电源输出的场景中。制造商提供的详细文档和测试数据也使得产品易于集成到现有系统中。对于追求高性能和高可靠性的设计师来说,NCP590是一个理想的选择。

NCP590MN5ATAG参数

参数
最大输出电压 1.2V,1.5V
最小输入电压 -
输出类型 Fixed
线路调节 0.05%/V
输出电流 300mA,300mA
纹波抑制-PSRR -
负载调节 0.012 %/mA
最大输入电压 5.5V
最小输出电压 1.2V
极性 正极
Iq-静态电流 125μA
稳压器数量 2
最大压差@电流 40mV@ 50 mA
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN-8
安装方式 贴片安装
包装方式 散装

NCP590MN5ATAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP590MN5ATAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP590MN5ATAG NCP590MN5ATAG数据手册

NCP590MN5ATAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.6785 ¥ 5.8382
300+ $ 0.6722 ¥ 5.7856
500+ $ 0.666 ¥ 5.733
1000+ $ 0.6473 ¥ 5.4701
5000+ $ 0.6473 ¥ 5.4701
库存: 14114
起订量: 172 增量: 1
交货地:
最小起订量为:100
合计: ¥ 583.82
