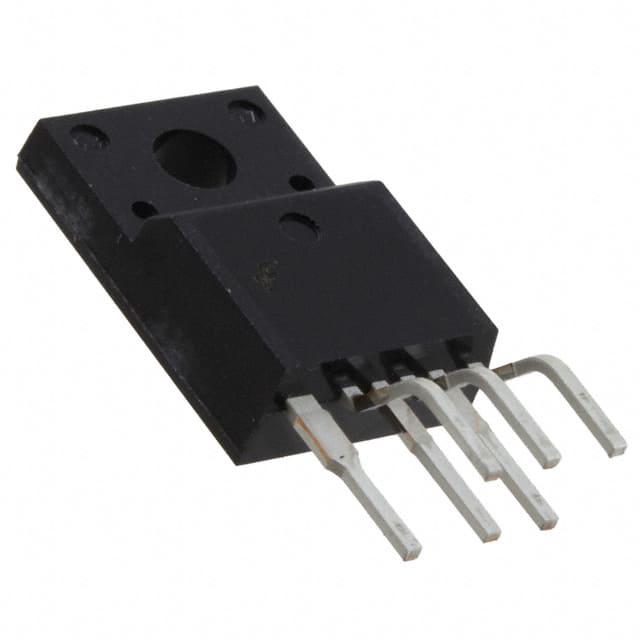

FSL126MRTWDTU

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 7.5V~26V Flyback 67KHz 40W 1.2A 8V 14V 隔离 Yes 超温,过压,过载 67% 650V TO-220F-6L 通孔安装
供应商型号: 3368529
供应商: element14
标准整包数: 1
ON SEMICONDUCTOR AC-DC稳压器 FSL126MRTWDTU

FSL126MRTWDTU概述


    产品简介


    FSL126MRT — Green-Mode Fairchild Power Switch (FPS™) 是一款专为离线式开关模式电源(SMPS)设计的集成脉冲宽度调制(PWM)控制器和感测场效应晶体管(SenseFET)。这款器件集成了一个内部固定频率振荡器、欠压锁定(UVLO)、前沿消隐(LEB)、优化的栅极驱动器、内部软启动、温度补偿精密电流源以及自保护电路。与分立的MOSFET和PWM控制器解决方案相比,FSL126MRT可以减少总体成本、组件数量、尺寸和重量,同时提高效率、生产力和系统可靠性。适用于机顶盒(STB)、家庭电器和DVD组合的电源供应器。

    技术参数


    - 内部额定参数
    - 击穿电压 (BVDSS): 650V
    - 漏极连续开关电流 (IDS): 2A
    - 门极驱动输出电流 (IFB): 65~115μA
    - 开启延迟时间 (td(on)): 23ns
    - 关闭延迟时间 (td(off)): 17.2ns
    - 短路峰值电流限制 (ILIM): 1.05~1.34A
    - 开关频率 (fS): 61~73kHz
    - 最大占空比 (DMAX): 67%
    - 欠压锁定阈值电压 (VSTART): 11~13V
    - 过载保护触发电压 (VFB): 2.4V
    - 过温保护温度 (TSD): 130~150°C
    - 电气特性
    - 驱动电流 (IOP): 0.3~0.5mA
    - 起始充电电流 (ICH): 0.7~1.3mA
    - 最小启动电压 (VSTR): 26V
    - 软启动时间 (tS/S): 15ms
    - 欠压锁定停止电压 (VSTOP): 7.0~8.0V
    - 过压保护电压 (VOVP): 23.0~26.0V
    - 保护特性
    - 过载保护 (OLP)
    - 过压保护 (OVP)
    - 异常过流保护 (AOCP)
    - 热保护 (TSD)

    产品特点和优势


    - 内置高可靠性保护功能:包括过载保护、异常过流保护、过压保护和热保护。
    - 低功耗:在突发模式下,操作电流仅为0.4mA。
    - 随机频率波动:降低了电磁干扰 (EMI)。
    - 低启动电流:仅需120μA的启动电流。
    - 增强型软启动:确保转换器平稳启动,避免启动时的应力和饱和。
    - 高能效:适用于电源设计,减少体积和重量,提高系统可靠性。

    应用案例和使用建议


    - 应用场景:FSL126MRT广泛应用于STB、家庭电器和DVD组合等领域的电源供应器。这些应用要求高效、可靠且具备高能效的电源解决方案。

    - 使用建议:
    - 在负载变化较大时,需合理配置过载保护的时间设定,避免频繁触发保护机制。
    - 使用外部RC网络配合内部软启动功能,确保电源稳定运行。
    - 配合合适的栅极驱动电路,优化开关速度,减小损耗。

    兼容性和支持


    - 兼容性:FSL126MRT与多种标准电源设计兼容,可以灵活应用于不同的应用场景。
    - 厂商支持:Fairchild Semiconductor提供全面的技术支持和售后服务,包括应用指南、设计工具和故障排查资源。

    常见问题与解决方案


    - Q: 如何避免过度电流保护误触发?
    - A: 配置合理的RSENSE电阻值,并确保反馈回路的响应时间匹配,避免快速电流变化引起的误触发。

    - Q: 如何进行有效热管理?
    - A: 使用散热片和良好的空气流通,以保持工作温度低于最大额定值。

    - Q: 如何避免电磁干扰 (EMI)?
    - A: 合理布局PCB,采用滤波电容和磁珠等滤波措施,减少高频噪声对外界的影响。

    总结和推荐


    FSL126MRT是一款高性能的电源管理器件,集成了多项先进技术和保护功能。它具有低功耗、高效率、易于集成等优点,适用于各种离线式开关电源设计。对于需要高能效、可靠性和成本效益的应用场景,强烈推荐使用FSL126MRT。通过合理的配置和应用,能够显著提升系统的整体性能和用户体验。

FSL126MRTWDTU参数

参数
拓扑 Flyback
最小输入电压 8V
最大输出电压 -
电压 - 电源(Vcc/Vdd) 7.5V~26V
故障保护 超温,过压,过载
隔离 隔离
功率 40W
击穿电压 650V
占空比 67%
内部开关 Yes
最大输入电压 14V
开关频率 67KHz
最小输出电压 -
输出电流 1.2A
10.16mm(Max)
4.9mm(Max)
16.07mm(Max)
通用封装 TO-220F-6L
安装方式 通孔安装
零件状态 停产
包装方式 管装
