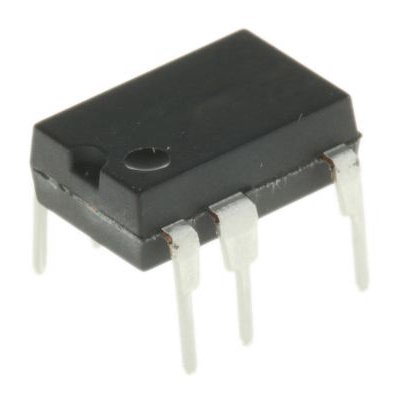

NCP11184A100PG

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 开关电源芯片, 单通道, -0.3 → 30 V电源, 1输出, 7引脚
供应商型号: 3872074
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR AC-DC稳压器 NCP11184A100PG

NCP11184A100PG概述


    产品简介


    NCP11184、NCP11185 和 NCP11187 是 ON Semiconductor 公司推出的集成型功率开关器,特别设计用于离线式开关电源(SMPS)。这些设备集成了峰值电流模式脉宽调制控制器和一个高度稳健的800 V超结MOSFET。NCP1118x系列通过其独特的mWSaver技术在轻载条件下降低了开关频率和操作电流,有效避免了声学噪声问题,并符合国际能效标准如能源之星®。主要应用领域包括工业辅助电源、电表SMPS、白色家电电源及消费电子产品电源。

    技术参数


    - 集成800 V超结MOSFET
    - 内置高压启动、软启动和斜率补偿
    - mWSaver技术提供业界最佳待机功耗
    - 可选切换频率:65/100/130 kHz
    - 专有异步频率跳跃技术以降低电磁干扰
    - 在整个输入电压范围内可编程恒定输出功率限制
    - 精确的低电压和过压保护(带滞后)
    - 电流检测短路保护(CSSP)和异常过流保护(AOCP)
    - 带滞后热关断(TSD)
    - 所有保护功能自动恢复:VCC欠压锁定(UVLO)、反馈开环保护(OLP)、VCC过压保护(OVP)

    产品特点和优势


    NCP1118x 系列具有多个独特的特点,包括集成800V超级结MOSFET和内置高电压启动电路。mWSaver技术显著降低了待机功耗,有助于满足严格的能效要求。此外,它还支持各种保护功能,确保设备的稳定性和可靠性。这些特点使得NCP1118x系列非常适合应用于多种电源设计中,尤其是需要高效能、紧凑尺寸和高可靠性的场合。

    应用案例和使用建议


    NCP1118x 系列被广泛应用于工业辅助电源、电表SMPS、白色家电电源和消费电子产品电源。例如,在白色家电应用中,NCP1118x 可以用于微波炉、洗碗机等设备的电源管理。在这些应用中,设备通常需要处理大范围的输入电压和负载条件,NCP1118x 的宽输入电压范围和灵活的输出功率限制功能使其成为理想选择。建议在使用时,合理设置外部元件参数(如CVCC和电阻值),以充分发挥其性能并确保稳定运行。

    兼容性和支持


    NCP1118x 系列采用了标准化的PDIP-7封装,这使得它能够轻松与大多数现有的电源设计兼容。ON Semiconductor公司提供了详尽的技术文档和支持资源,包括详细的订购和发货信息(见第22页的数据表)。此外,公司还提供了全面的应用指南和技术支持服务,以帮助客户快速完成产品的选型和调试过程。

    常见问题与解决方案


    1. Q: NCP1118x 在过压情况下如何保护自身?
    A: NCP1118x 具备多种保护机制,如VCC过压保护(VCC-OVP)和输入过压保护(VIN-OVP)。当检测到过压情况时,会立即触发相应的保护措施,并通过内部计数器进行确认。

    2. Q: 如何防止NCP1118x发生过温保护?
    A: NCP1118x 配备了热关断(TSD)保护功能。在温度超过预设阈值时,芯片将自动停止工作。一旦温度降低到一定水平,设备将自动恢复正常工作状态。确保良好的散热设计是避免过温问题的关键。

    总结和推荐


    NCP11184、NCP11185 和 NCP11187 是目前市场上高性能、高效率的离线式开关电源控制器,适用于多种工业和消费电子应用。其独特的mWSaver技术、丰富的保护功能和灵活的配置选项使其在市场上具有很强的竞争优势。我们强烈推荐在需要高效能、紧凑尺寸和高可靠性的电源系统中使用此系列产品。

NCP11184A100PG参数

参数
击穿电压 -
占空比 80%
最小输入电压 -
内部开关 -
最大输出电压 -
拓扑 Flyback
电压 - 电源(Vcc/Vdd) -
最小输出电压 -
故障保护 -
隔离 隔离
开关频率 105KHz
输出电流 -
最大输入电压 -
功率 -
通用封装 PDIP-7
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
