NCP186AMX250TAG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 75dB(1kHz) 140μA 正极 Fixed 1A 1 2.5V 1.8V 2.5V 5.5V 190mV@ 1A 0.7mV 0.002(Typ) XDFN-8 贴片安装,黏合安装 1.6mm(长度)*1.2mm(宽度)
供应商型号: CY-NCP186AMX250TAG
供应商:
标准整包数: 1

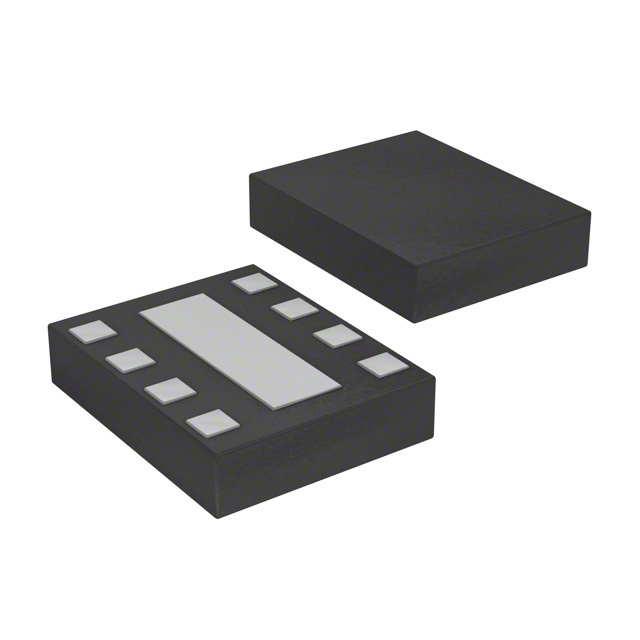

ON SEMICONDUCTOR LDO稳压器 NCP186AMX250TAG

NCP186AMX250TAG概述


    产品简介


    NCP186 是一款高效率的1A低压差线性稳压器(LDO),具有快速瞬态响应和低电压特性。适用于各种电池供电和便携式通信设备,如相机、图像传感器和摄像机。NCP186系列提供固定输出电压和可调输出电压选项,以适应不同的应用场景需求。

    技术参数


    - 输入电压范围: 1.8 V 至 5.5 V
    - 输出电压范围: 0.8 V 至 3.9 V
    - 固定或可调输出电压
    - 静态电流: 90 μA(典型值)
    - 低压差: 100 mV(典型值,1 A负载时,VOUT = 3.0 V)
    - 输出电压精度: ±1%
    - 稳定性: 与小容量1 μF陶瓷电容器稳定
    - 过流保护
    - 内置软启动电路以抑制浪涌电流
    - 热关断保护: 165°C
    - 带(NCP186A)和不带(NCP186B)输出放电功能
    - 封装形式: XDFN8 1.2x1.6mm 和 DFN12 4x4mm
    - 环保: 无铅、无卤素、符合RoHS标准

    产品特点和优势


    NCP186 系列的优势在于其卓越的性能和小巧的尺寸。它能够提供出色的噪声抑制和动态性能,非常适合对噪声敏感的应用。此外,它的超低静态电流(90 μA)使得其在待机模式下消耗的能量极低,特别适合于电池供电的设备。该系列还具备完善的保护机制,包括过流保护、热关断保护和软启动功能,确保设备的可靠性和安全性。

    应用案例和使用建议


    应用场景:
    - 电池供电设备: 如手机、平板电脑等,需要高效的电源管理。
    - 便携通信设备: 如无线耳机、智能手表等,需要紧凑且稳定的电源供应。
    - 影像设备: 如摄像头、监控设备,对电源质量要求较高。
    使用建议:
    - 输入电容选择: 使用1 μF以上的X7R或X5R陶瓷电容器,保证稳定性和低阻抗。
    - 输出电容选择: 推荐使用1 μF陶瓷电容器,建议选择低ESR和ESL的型号,以提高负载瞬态响应和高频PSRR。
    - 启用操作: 将EN引脚直接连接到IN引脚,若不需要启用功能,则将其接地。

    兼容性和支持


    - 兼容性: NCP186系列与多种设备兼容,适用于各类电池供电和便携式应用。
    - 支持: 厂商提供了详尽的技术文档和支持服务,帮助用户解决安装和调试过程中可能遇到的问题。

    常见问题与解决方案


    - 问题: 输出电压不稳定
    - 解决方法: 检查输入和输出电容的选择是否符合推荐规范,确认输入电压在规定范围内。

    - 问题: 设备功耗过高
    - 解决方法: 确认EN引脚是否正确连接,避免不必要的静态电流消耗。

    总结和推荐


    综上所述,NCP186系列凭借其高效率、低噪声、优良的动态性能以及多种保护机制,使其成为电池供电和便携式设备的理想选择。强烈推荐在需要高效电源管理和对噪声敏感的应用中使用该系列产品。

NCP186AMX250TAG参数

参数
最大输入电压 5.5V
纹波抑制-PSRR 75dB(1kHz)
线路调节 0.002(Typ)
最小输入电压 1.8V
最大输出电压 2.5V
Iq-静态电流 140μA
最大压差@电流 190mV@ 1A
负载调节 0.7mV
稳压器数量 1
输出类型 Fixed
输出电流 1A
最小输出电压 2.5V
极性 正极
长*宽*高 1.6mm(长度)*1.2mm(宽度)
通用封装 XDFN-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCP186AMX250TAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP186AMX250TAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP186AMX250TAG NCP186AMX250TAG数据手册

NCP186AMX250TAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
