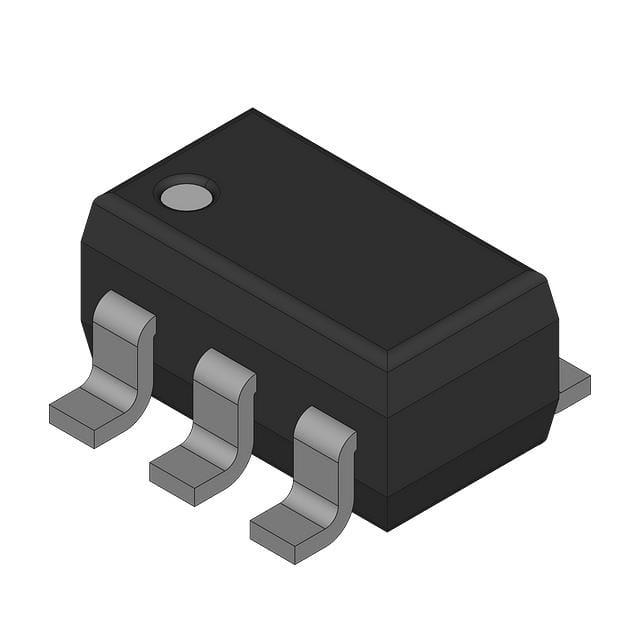

NVGS3136PT1G

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 1.25W 8V 1V 18nC@ 4.5V 20V 33mΩ@ 4.5V 1.901nF@ 10V SOP 贴片安装 3mm*1.5mm*940μm
供应商型号: FL-NVGS3136PT1G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NVGS3136PT1G

NVGS3136PT1G概述

    NTGS3136P 技术手册解析

    产品简介


    NTGS3136P 是一款适用于便携式设备电池和负载管理应用的P沟道功率MOSFET。它的关键特点在于其低导通电阻(RDS(on))和快速开关特性。这些特性使其非常适合用于高侧负载开关和游戏控制台、相机手机等设备中的开关电路。

    技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 漏极到源极电压 | VDSS | -20 | - | -20 | V |
    | 门限电压 | VGS(TH) | -1.0 | -0.4 | -0.4 | V |
    | 源极电流 | IDSS | -1.0 | - | -5.0 | µA |
    | 导通电阻 | RDS(on) | - | 25 | 51 | mΩ |
    | 总电荷 | QG(TOT) | - | - | 29 | nC |
    | 热阻抗 | RθJA | - | - | 100 | °C/W |

    产品特点和优势


    NTGS3136P 的主要优势包括:
    - 低导通电阻:这使得其能够更高效地传递电流,减少功耗和发热。
    - 1.8 V门限电压:允许使用较低电压的控制器来驱动该MOSFET,增加设计灵活性。
    - 快速开关:有助于提高整体电路的效率和可靠性。
    - 无铅封装:符合环保要求,确保安全可靠。

    应用案例和使用建议


    NTGS3136P 可广泛应用于便携式设备中的电池和负载管理。在游戏控制台、相机手机等设备中,它常用于高侧负载开关,以实现高效的电源管理和电流控制。为了最大化其性能,建议确保散热良好,特别是当在高温环境下使用时。

    兼容性和支持


    该产品采用TSOP-6封装,易于集成到现有的电路板设计中。ON Semiconductor 提供了详细的技术支持,包括电话和技术文档下载服务。如果需要进一步的帮助,可以通过指定的客户支持渠道联系ON Semiconductor。

    常见问题与解决方案


    1. 温度过高导致性能下降:
    - 解决方案:改善散热设计,确保良好的空气流通,避免过热。
    2. 开关速度慢:
    - 解决方案:检查电路设计和布局,确保门极驱动信号足够强且稳定。
    3. 导通电阻不稳定:
    - 解决方案:确保门极电压在规定范围内,重新校准电压源。

    总结和推荐


    总体来说,NTGS3136P 是一款高性能、高可靠性的P沟道功率MOSFET,适用于多种应用场合。其低导通电阻、快速开关特性和紧凑的封装使其成为设计师的不二选择。对于需要高效率、紧凑设计和良好热管理的应用,我们强烈推荐使用这款产品。

NVGS3136PT1G参数

参数
Id-连续漏极电流 -
Rds(On)-漏源导通电阻 33mΩ@ 4.5V
Vgs-栅源极电压 8V
通道数量 -
栅极电荷 18nC@ 4.5V
FET类型 -
Vgs(th)-栅源极阈值电压 1V
最大功率耗散 1.25W
Ciss-不同 Vds 时的输入最大电容 1.901nF@ 10V
Vds-漏源极击穿电压 20V
配置 -
长*宽*高 3mm*1.5mm*940μm
通用封装 SOP
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装
