NRVTS860EMFST1G

产品分类: 肖特基二极管
厂牌: ON SEMICONDUCTOR
产品描述: 150A 45μA 60V 8A SO 贴片安装 4.9mm(长度)*5.9mm(宽度)
供应商型号: FL-NRVTS860EMFST1G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 肖特基二极管 NRVTS860EMFST1G

NRVTS860EMFST1G概述

    # NRVTS860EMFS Trench-based Schottky Rectifier 技术手册解析

    产品简介


    NRVTS860EMFS 是一款基于细线光刻技术的沟槽式肖特基二极管,适用于需要高效能和高可靠性的应用场景。该器件具备非常低的泄漏电流特性,非常适合开关电源(如无线充电器、智能手机适配器、笔记本电脑适配器)及高频直流-直流转换器等领域。此外,它还被广泛应用于飞轮二极管、OR-ING二极管、反向电池保护以及仪器仪表等场合。

    技术参数


    以下是根据手册中提取的技术规格和性能参数整理出的关键指标:
    | 参数名称 | 最大值 | 单位 |
    |
    | 反向恢复电压 | 60 | V |
    | 平均正向电流 | 8 | A |
    | 峰值重复正向电流 | 16 | A |
    | 峰值非重复浪涌电流 | 150 | A |
    | 存储温度范围 | -65 至 +175 | °C |
    | 工作结温范围 | -55 至 +175 | °C |
    | 无钳位电感切换能量 | 100 | mJ |
    | 热阻抗(结至外壳) | 2.2 | °C/W |
    此外,NRVTS860EMFS 符合 RoHS标准且为无卤化物设计,其机械特性包括环氧树脂模塑封装,并符合UL 94 V-0级防火等级。

    产品特点和优势


    该产品的核心优势在于其采用先进的沟槽式肖特基技术,提供极低的漏电流和快速开关能力,同时具有优异的温度稳定性。这些特点使得它在提高系统效率方面表现卓越,尤其适合需要满足严格法规要求的应用场景。另外,较高的浪涌承受能力和较低的热阻使其在恶劣环境下依然能够稳定运行。
    应用案例与使用建议
    典型应用领域涵盖了无线充电器、智能手机和笔记本电脑充电器等消费电子类产品中的开关电源模块。对于此类用途,建议设计师注意以下几点:
    1. 在选择合适的工作频率时需考虑散热管理;
    2. 避免长时间处于高电流状态以减少发热;
    3. 结合其他元器件进行整体优化布局以增强可靠性。
    兼容性与支持
    该器件支持多种主流电路板组装工艺,并且能够轻松集成到现有的设计中去。制造商提供了全面的技术文档和技术支持服务,帮助客户解决实际开发过程中可能遇到的问题。

    常见问题与解决方案


    常见的用户疑问及其对应的处理方式如下:
    1. 问:如何确定最佳的工作条件?
    答:参考电气特性表中的测试条件设定操作参数。
    2. 问:出现异常高温怎么办?
    答:检查是否存在过载现象并采取相应的降温措施。
    总结与推荐
    综上所述,NRVTS860EMFS凭借其优良的性能指标和广泛的适用性,在众多竞争者当中脱颖而出。无论是从技术创新角度还是市场需求来看,这款产品都展现了强大的竞争力。因此,我们强烈推荐将其作为首选解决方案应用于相关项目之中。

NRVTS860EMFST1G参数

参数
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 150A
Vrrm - 重复反向电压 60V
配置 -
If - 正向电流 8A
Ir - 反向电流 45μA
长*宽*高 4.9mm(长度)*5.9mm(宽度)
通用封装 SO
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装

NRVTS860EMFST1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NRVTS860EMFST1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 肖特基二极管 ON SEMICONDUCTOR NRVTS860EMFST1G NRVTS860EMFST1G数据手册

NRVTS860EMFST1G封装设计

查看详情并下载
Symbol
Footprint

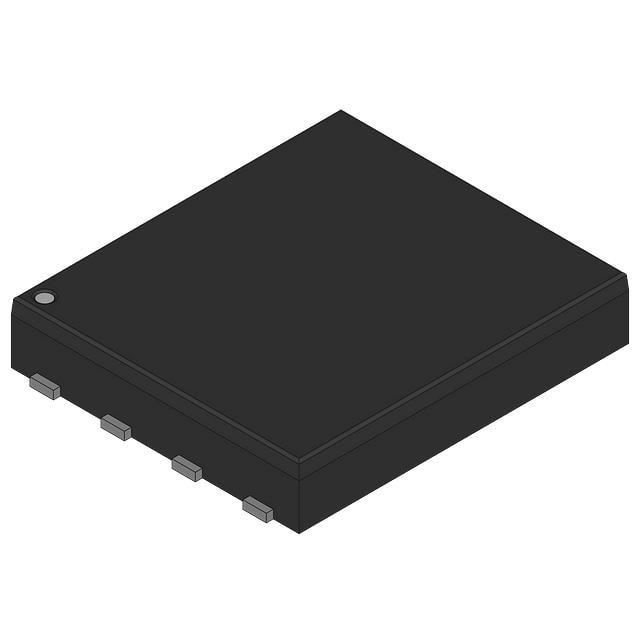

3D Model
