NUF4001MUT2G

产品分类: EMI滤波器
厂牌: ON SEMICONDUCTOR
产品描述: 100Ω 5V 4 2 是 150GHz RC (Pi) 13pF UFDFN-8(EP) 贴片安装 1.8mm*1.2mm*550μm
供应商型号: 2724263
供应商: 海外现货
标准整包数: 5

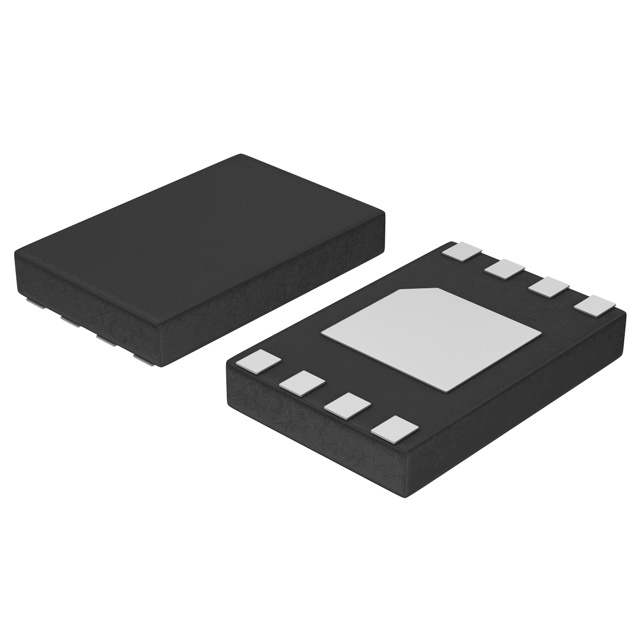

ON SEMICONDUCTOR EMI滤波器 NUF4001MUT2G

NUF4001MUT2G概述

    # NUF4001MU:4通道EMI滤波器带集成ESD保护

    产品简介


    NUF4001MU是一款四通道(C-R-C)Π型EMI滤波阵列,集成了ESD保护功能。其典型组件值为R = 100Ω,C = 13pF,可实现150MHz的截止频率以及从800MHz到5.0GHz范围内超过-25dB的衰减性能。这种性能使其成为需要将无线干扰降至最低的并行接口的理想选择,尤其是在数据速率高达100Mbps的应用中。指定的衰减范围对2G/3G、GPS、蓝牙®和WLAN信号非常有效。该器件采用低外形8引脚1.2×1.8mm UDFN8表面贴装封装。

    技术参数


    以下是NUF4001MU的技术规格和性能参数:
    - 最大反向工作电压:5.0V
    - 击穿电压:6.0V至8.0V(IR=1.0mA)
    - 泄漏电流:100nA(VRWM=3.3V)
    - 电阻:85Ω至115Ω(IR=10mA)
    - 电容:10pF至16pF(VR=2.5V,f=1.0MHz)
    - 线路电容:20pF至32pF(VR=2.5V,f=1.0MHz)
    - 3dB截止频率:150MHz
    - 6dB截止频率:260MHz

    产品特点和优势


    - 每通道提供±14kV ESD保护(IEC61000-4-2接触放电等级4)
    - 每通道提供±16kV ESD保护(HBM)
    - 典型组件值R=100Ω和C=13pF实现了卓越的S21性能特征,如150MHz的3dB截止频率和从800MHz到5.0GHz超过-25dB的阻带衰减
    - 在UDFN封装中集成了EMI/ESD系统解决方案,提供了出色的成本效益、系统可靠性和空间节省
    - 这些器件是无铅的、无卤素/无BFR的,并符合RoHS标准

    应用案例和使用建议


    应用案例
    - LCD和相机数据线的EMI滤波
    - I/O端口和键盘的EMI滤波和保护
    使用建议
    对于数据传输率高达100Mbps的应用,NUF4001MU非常适合用于减少无线干扰。为了确保最佳的信号完整性,建议使用3dB截止频率来计算可实现的数据速率。此外,在选择滤波器时,应充分考虑信号及其频谱成分,以确保正确选择适合应用需求的滤波器。

    兼容性和支持


    NUF4001MU与各种电子元器件和设备具有良好的兼容性。制造商提供了全面的支持和服务,包括技术文档、样品申请、技术支持以及售后维护服务。

    常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    1. 问:如何确保NUF4001MU的ESD保护?
    - 答:每通道提供±14kV的接触放电ESD保护和±16kV的人体模型ESD保护,确保了高水平的ESD防护。
    2. 问:NUF4001MU的工作温度范围是多少?
    - 答:工作温度范围为-40°C至85°C,存储温度范围为-55°C至150°C。
    3. 问:如何测试NUF4001MU的性能?
    - 答:可以使用频谱分析仪测量插入损耗曲线,以验证其截止频率和衰减性能。

    总结和推荐


    NUF4001MU是一款高性能的EMI滤波器,具有出色的ESD保护能力和紧凑的设计。它非常适合于需要减少无线干扰的应用,特别是在数据传输速率要求较高的环境中。由于其优越的成本效益、可靠性和易于集成的特点,强烈推荐在相关项目中使用NUF4001MU。

NUF4001MUT2G参数

参数
额定电流 -
电容值 13pF
通道数 4
电阻 100Ω
电路技术 RC (Pi)
额定电压-DC 5V
中心频率 -
滤波器阶数 2
电感值 -
截止频率 150GHz
ESD保护
长*宽*高 1.8mm*1.2mm*550μm
通用封装 UFDFN-8(EP)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NUF4001MUT2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NUF4001MUT2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR EMI滤波器 ON SEMICONDUCTOR NUF4001MUT2G NUF4001MUT2G数据手册

NUF4001MUT2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.9577
10+ ¥ 1.5425
100+ ¥ 1.4238
500+ ¥ 1.3052
3000+ ¥ 1.2814
9000+ ¥ 1.2814
24000+ ¥ 1.2814
45000+ ¥ 1.2814
库存: 1776
起订量: 35 增量: 0
交货地:
最小起订量为:10
合计: ¥ 15.42
