NUF4403MNT1G

产品分类: EMI滤波器
厂牌: ON SEMICONDUCTOR
产品描述: 安森美电源线滤波器, 5 V
供应商型号: 3368223
供应商: 海外现货
标准整包数: 5

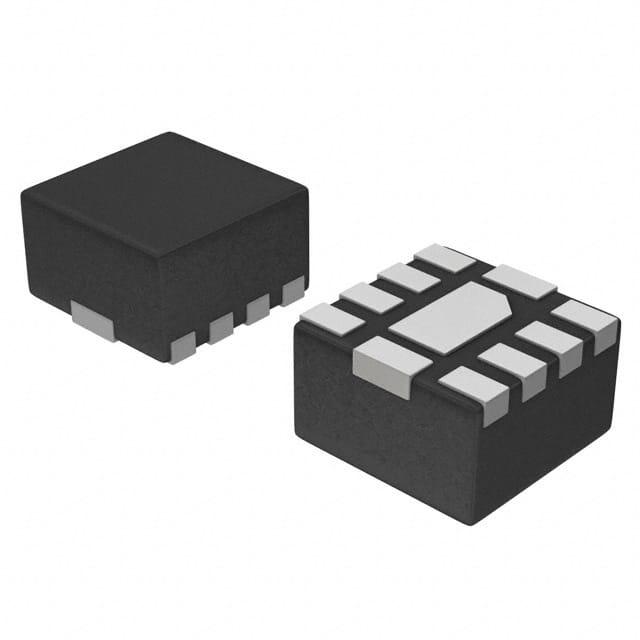

ON SEMICONDUCTOR EMI滤波器 NUF4403MNT1G

NUF4403MNT1G概述


    产品简介


    产品名称:NUF4403MN
    产品类型:四通道电磁干扰(EMI)滤波器
    主要功能:集成电磁干扰(EMI)滤波和静电放电(ESD)保护
    应用领域:液晶显示器(LCD)和摄像头数据线的电磁干扰过滤,输入输出端口和键盘的电磁干扰过滤及保护

    技术参数


    - 电气特性:
    - 最大反向工作电压 (VRWM): 5.0 V
    - 击穿电压 (VBR): 6.0 V 至 8.0 V
    - 泄漏电流 (IR): 100 nA
    - 电阻 (RA): 85 Ω 至 115 Ω
    - 二极管电容 (Cd): 15 pF 至 20 pF
    - 线路电容 (CL): 30 pF 至 40 pF
    - 截止频率 (f3dB): 105 MHz
    - 第六分贝截止频率 (f6dB): 185 MHz
    - 额定温度范围 (TOP): -40 °C 至 85 °C
    - 工作环境:
    - 最高工作温度: 85 °C
    - 存储温度范围: -55 °C 至 150 °C

    产品特点和优势


    - 静电放电保护:每个通道提供±18 kV的接触放电保护和±30 kV的空气放电保护(符合IEC61000-4-2标准)。
    - 优秀的S21性能:典型的组件值为R = 100 Ω和C = 17 pF,实现了3dB截止频率为105 MHz和800 MHz至2.2 GHz范围内超过-35 dB的抑制带。
    - 集成系统解决方案:在一个DFN封装中集成EMI和ESD保护,提供成本低、系统可靠性高且节省空间的优点。
    - 无铅材料:此器件采用无铅材料,环保可靠。

    应用案例和使用建议


    应用案例
    - 相机和显示接口的数据线:在这些应用中,NUF4403MN能够有效地减少无线干扰,特别适用于需要过滤数据速率达到70 Mbps的应用。
    - 输入输出端口和键盘:集成的EMI和ESD保护使其成为I/O端口和键盘的理想选择。
    使用建议
    - 信号完整性:确保选用适合的应用频率,以避免信号衰减和失真。基于3 dB截止频率来计算数据速率,确保信号完整性。
    - 电路设计:根据不同的应用场景,可以调整电阻和电容值,以达到最佳的滤波效果。

    兼容性和支持


    - 兼容性:该器件采用DFN8封装,尺寸为1.6 mm x 1.6 mm,适合现代尺寸受限的应用。
    - 厂商支持:ON Semiconductor提供详细的技术手册和应用指南,确保用户能够充分利用该器件的优势。

    常见问题与解决方案


    - Q: 如何测试器件的ESD防护能力?
    - A: 可以通过进行接触放电和空气放电测试来验证其ESD防护能力,具体参考IEC61000-4-2标准。
    - Q: 如何正确安装该器件?
    - A: 请遵循制造商提供的安装指南,确保正确的焊接温度和时间。

    总结和推荐


    NUF4403MN是一款非常出色的EMI滤波器,集成了高性能的ESD保护功能。其紧凑的设计、卓越的性能和广泛的兼容性使其成为现代电子产品中不可或缺的元件。特别是在需要高效EMI和ESD保护的应用场景中,NUF4403MN的表现尤为突出。因此,我们强烈推荐使用这款器件。

NUF4403MNT1G参数

参数
中心频率 -
电感值 -
截止频率 105GHz
通道数 4
额定电流 -
电阻 100Ω
ESD保护
额定电压-DC 5V
电路技术 RC (Pi)
滤波器阶数 2
电容值 17pF
长*宽*高 1.6mm*1.6mm*1mm
通用封装 VFDFN-8(EP)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NUF4403MNT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NUF4403MNT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR EMI滤波器 ON SEMICONDUCTOR NUF4403MNT1G NUF4403MNT1G数据手册

NUF4403MNT1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
