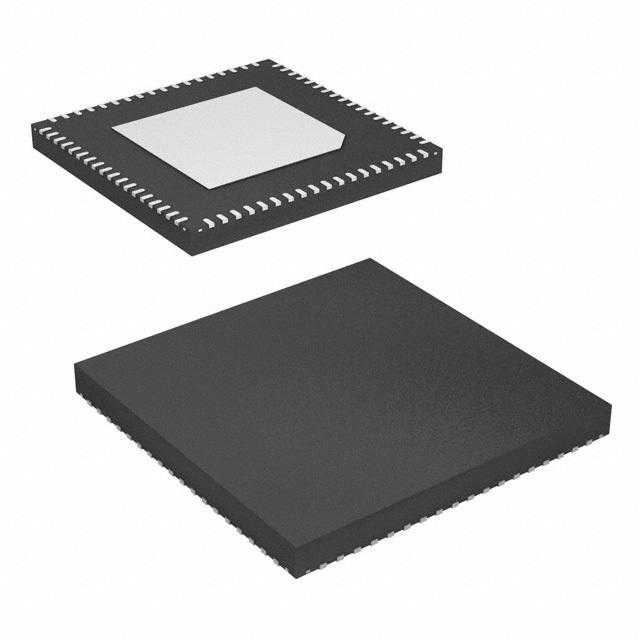

NB3N1900KMNG

产品分类: 锁相环
厂牌: ON SEMICONDUCTOR
产品描述: 带旁路 3.135V 3.465V 101MHz,134.33MHz QFN 贴片安装 10mm(长度)*10mm(宽度)
供应商型号: FL-NB3N1900KMNG
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 锁相环 NB3N1900KMNG

NB3N1900KMNG概述


    产品简介


    NB3N1900K 是一款用于 PCI Express (PCIe) 的高性能 1:19 差分时钟缓冲器。它专为与符合 PCIe 规范的源时钟合成器配合使用而设计,以向多个代理提供点对点时钟。该器件支持将参考时钟分配到 Intel® QuickPath 互联 (Intel QPI 和 UPI)、PCIe Gen1、Gen2、Gen3 和 Gen4。内部 PLL 优化用于支持 100 MHz 和 133 MHz 的频率操作,且支持 HCSL 输出电平。

    技术参数


    - 工作频率:100 MHz 或 133.33 MHz
    - 输入/输出延迟:固定为 0 ps,输入到输出延迟变化小于 50 ps
    - 相位抖动:PCIe Gen3 小于 1 ps rms,PCIe Gen4 小于 0.5 ps rms,QPI 9.6 GB/s 小于 0.12 ps rms
    - 输出到输出偏移:小于 65 ps
    - 工作电压:3.3 V
    - 温度范围:-10°C 到 +70°C
    - 包装形式:QFN 72 引脚,尺寸 10 mm x 10 mm
    - 环保属性:无铅器件

    产品特点和优势


    - 固定反馈路径:实现最低的输入到输出延迟
    - 八专用输出使能引脚:硬件控制输出
    - 可配置的 PLL 旁路:可在 PLL 或扇出模式下工作
    - 可选的 PLL 带宽:适应不同应用场景
    - 适用于频谱展宽:跟踪输入时钟展宽以降低电磁干扰 (EMI)
    - SMBus 编程配置:九个 SMBus 地址选择
    - 低周期到周期抖动:小于 50 ps
    - 高可靠性:采用无铅封装

    应用案例和使用建议


    应用案例
    NB3N1900K 可广泛应用于高性能计算、服务器、存储系统、通信基础设施等领域,特别是在需要精确时钟同步和低相位抖动的应用中。
    使用建议
    - 在安装过程中,确保所有信号引脚正确连接,避免引脚之间的短路或开路。
    - 由于该器件支持 SMBus 编程配置,建议在实际应用前先进行详细配置测试。
    - 在 PCB 设计时,注意电源线和接地线的布线,确保信号完整性。
    - 确保时钟信号的质量,尽量减少外部噪声的影响。

    兼容性和支持


    - 兼容性:NB3N1900K 可与其他 PCIe 合规的设备无缝集成,适用于多种主板和系统。
    - 支持:制造商提供了详细的文档和技术支持,包括数据手册、应用指南和故障排查手册。

    常见问题与解决方案


    1. 问题:如何设置 SMBus 地址?
    - 解决方案:根据器件的数据手册,通过配置 SMBus 地址位(SA0 和 SA1)来选择所需的 SMBus 地址。
    2. 问题:如何进入或退出掉电模式?
    - 解决方案:通过 PWRGD/PWRDN# 引脚的高低电平变化来控制器件的电源状态。低电平表示进入掉电模式。
    3. 问题:如何调整 PLL 带宽?
    - 解决方案:通过 HBWBYPLBW# 输入引脚的不同配置来选择高带宽、旁路或低带宽模式。

    总结和推荐


    综合评估:NB3N1900K 作为一款高性能差分时钟缓冲器,具有诸多优点,如低输入到输出延迟、低相位抖动和出色的电源管理能力。在需要高精度时钟同步的应用中表现出色,特别适合 PCIe 系统中的时钟分配需求。
    推荐使用:鉴于其卓越的性能和广泛的适用范围,强烈推荐使用 NB3N1900K 作为高性能计算、服务器和通信系统中的时钟缓冲解决方案。

NB3N1900KMNG参数

参数
PLL-锁相环 带旁路
最大输入频率 101MHz,134.33MHz
最大工作供电电压 3.465V
最小工作供电电压 3.135V
长*宽*高 10mm(长度)*10mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘
