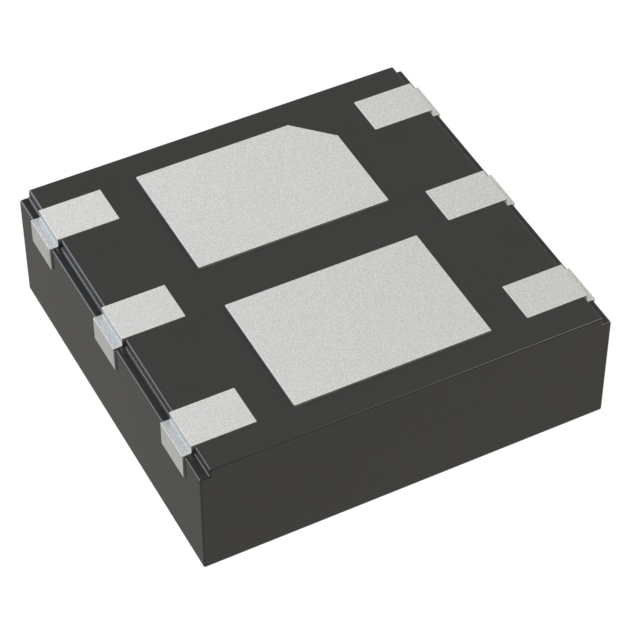

NVLJWD023N04CLTAG

产品分类:
厂牌: ON SEMICONDUCTOR
产品描述:
供应商型号: 863-VLJWD023N04CLTAG
供应商: Mouser
标准整包数: 1
ON SEMICONDUCTOR  NVLJWD023N04CLTAG

NVLJWD023N04CLTAG概述

    MOSFET – Power, Dual N-Channel NVLJWD023N04CL

    1. 产品简介


    本产品为一款双通道N沟道功率MOSFET(金属氧化物半导体场效应晶体管),具有低电阻(RDS(on))以减少导通损耗和低栅极电荷(QG)以减少驱动损耗的特点。这款MOSFET适用于需要紧凑设计、高效转换和高可靠性需求的应用领域,如电源管理和电机控制等。

    2. 技术参数


    - 电压参数:最大漏源电压(VDSS)为40V。
    - 电流参数:最大持续漏极电流(ID)在TC=25°C时为25A,在TC=100°C时为18A;单脉冲漏极峰值电流(IDM)为104A。
    - 温度范围:工作结温范围为-55至+175°C。
    - 热阻参数:结点到壳体热阻(RJC)为6.3°C/W;结点到环境热阻(RJA)为74°C/W。
    - 电气特性:在VGS=10V和ID=5A条件下,漏源导通电阻(RDS(on))为23mΩ;在VGS=4.5V和ID=5A条件下,漏源导通电阻为33mΩ。

    3. 产品特点和优势


    - 紧凑设计:拥有较小的封装尺寸,适合空间有限的设计应用。
    - 低电阻:漏源导通电阻低,有助于降低导通损耗,提高效率。
    - 低驱动损耗:较低的栅极电荷和电容值有助于减少驱动损耗。
    - 湿气检测:具备可选的湿润斜面功能,便于光学检查。
    - 合规性:通过AEC-Q101认证,支持PPAP生产件批准程序,无铅且符合RoHS标准。

    4. 应用案例和使用建议


    - 电源管理:在需要高效转换的直流到直流变换器中使用,如开关电源和电池充电器。
    - 电机控制:用于需要精确控制的电动机驱动系统,确保电机高效运行。
    - 实际使用案例:根据手册中的典型特性图,MOSFET在不同工作条件下的性能表现良好,可用于设计高效可靠的电力系统。
    - 使用建议:根据环境温度调整工作参数,确保可靠性和稳定性。选择适当的栅极电阻以优化开关时间。

    5. 兼容性和支持


    - 兼容性:可与其他符合相应规格的电子元件和设备兼容,如电源管理和电机控制系统中的其他组件。
    - 支持和服务:提供全面的技术支持和维护服务。如有疑问,可以联系当地销售代表或通过技术支持热线获取帮助。

    6. 常见问题与解决方案


    - 问题1:产品温度过高。
    - 解决方案:确保良好的散热措施,检查热设计是否合理。
    - 问题2:电路不稳定。
    - 解决方案:检查连接是否正确,确保栅极电阻合适。
    - 问题3:效率低下。
    - 解决方案:验证输入输出电压及电流设置,确保MOSFET在最佳工作条件下运行。

    7. 总结和推荐


    总体而言,这款MOSFET在紧凑设计、低导通损耗和高可靠性方面表现出色,适合多种电力管理系统和电机控制应用。其高性能和广泛的适用性使其成为市场上极具竞争力的产品。对于需要高效能电力控制的项目,推荐使用此款MOSFET。

NVLJWD023N04CLTAG参数

参数
包装方式 卷带包装

NVLJWD023N04CLTAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NVLJWD023N04CLTAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR ON SEMICONDUCTOR NVLJWD023N04CLTAG NVLJWD023N04CLTAG数据手册

NVLJWD023N04CLTAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.426 ¥ 12.0497
10+ $ 0.8269 ¥ 6.9869
100+ $ 0.5346 ¥ 4.5174
500+ $ 0.4709 ¥ 3.9789
1000+ $ 0.432 ¥ 3.6504
3000+ $ 0.3661 ¥ 3.0937
6000+ $ 0.3381 ¥ 2.8569
9000+ $ 0.3213 ¥ 2.715
24000+ $ 0.3161 ¥ 2.6706
库存: 915
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.04
