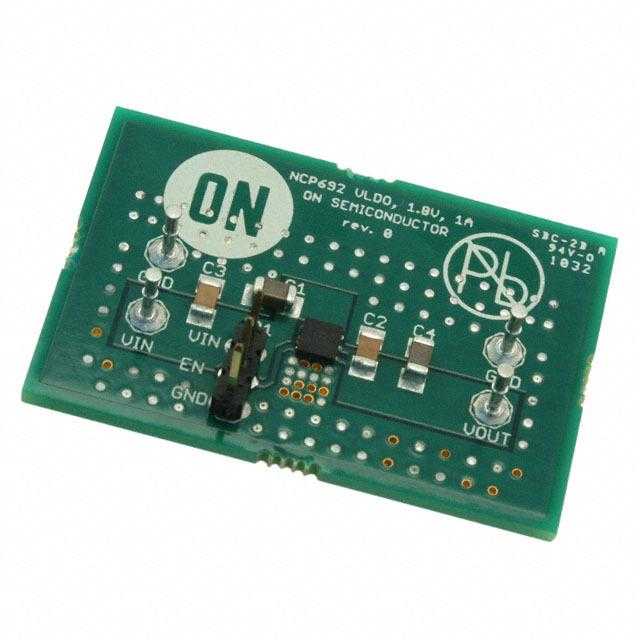

NCP692MN18T2GEVB

厂牌: ON SEMICONDUCTOR
产品描述:
供应商型号: NCP692MN18T2GEVBOS-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 评估、开发板开发工具 NCP692MN18T2GEVB

NCP692MN18T2GEVB概述


    产品简介


    NCP690、NCP691、NCP692 和 NCV8690 低压差线性稳压器
    NCP690、NCP691、NCP692 和 NCV8690 系列 CMOS 低压差(LDO)稳压器提供高达 1 A 的输出电流,具备增强的静电放电(ESD)保护。这些稳压器可以提供固定电压选项或通过外部电阻可调输出电压,范围从 5.0 V 到 1.25 V。适用于空间受限和便携式电池供电的应用,具有高电源纹波抑制比(PSRR)、低静态电流和接地电流消耗、低噪声操作、短路和热保护等功能。它们采用 6 引脚 DFN3x3 封装,适合使用低成本陶瓷电容器。

    技术参数


    - 输出电压选项:可调、1.5 V、1.8 V、2.5 V、3.3 V、5.0 V(其他选项可能)
    - 输出电流:保证 1 A
    - 输出电压精度:
    - 可调版本:±1.5%
    - 固定版本:±2%
    - 典型噪声电压:在没有旁路电容的情况下为 50 μVrms
    - 典型压降:在 1 A 时,输出电压为 2.5 V 且结温为 25°C 时为 190 mV
    - 启用引脚:NCP691 设备为低电平有效,NCP692 设备为高电平有效
    - ESD 保护:4 kV 和 200 V
    - 前缀:NCV 前缀适用于汽车及其他特定应用;符合 AEC-Q100 认证标准,可进行 PPAP
    - 无铅:这些是无铅器件

    产品特点和优势


    - 高 PSRR:出色的电源纹波抑制能力,提高系统的稳定性。
    - 低功耗:低静态和接地电流消耗,延长电池寿命。
    - 兼容性:支持使用低成本陶瓷电容器。
    - 封装小:6 引脚 DFN3x3 封装,适合紧凑设计。
    - 增强的 ESD 保护:在 HBM 和 MM 测试中表现出色。
    - 温度范围广:能够在 -40°C 到 125°C 的温度范围内稳定工作。

    应用案例和使用建议


    应用案例
    - 笔记本电脑和 PC 卡:由于其高性能和低功耗,适用于便携式计算设备。
    - 调制解调器板和电信板:适用于需要高电源纹波抑制比的电信设备。
    - DSP、FPGA 和微处理器板:提供稳定的电源以确保计算平台的正常运行。
    - 便携式、电池供电应用:如移动设备、可穿戴设备等。
    - 硬盘驱动器:适用于需要高性能和稳定性的存储设备。
    使用建议
    - 电路布局:确保输入和输出电容器靠近稳压器的相应引脚,以减少寄生电感和提高稳定性。
    - 旁路电容:为提高稳定性,在输出端添加旁路电容(例如 1 μF)。
    - 负载调节:对于高负载变化的情况,建议增加更多的输出电容器以减轻瞬态响应的影响。
    - 输入电压选择:考虑到压降,推荐最小输入电压高于输出电压 1.7 V,以保证在最大输出电流下的稳定工作。

    兼容性和支持


    - 兼容性:该器件与多种陶瓷电容器兼容,适用于各种便携式和固定式电子产品。
    - 技术支持:ON Semiconductor 提供详尽的技术文档和设计指南,确保用户能够顺利集成该稳压器到他们的项目中。

    常见问题与解决方案


    - 问题:如何确定合适的输入电压?
    - 解决方案:确保输入电压高于输出电压至少 1.7 V,以避免压降导致输出不稳定。
    - 问题:如何测试器件的 ESD 保护?
    - 解决方案:参考制造商的测试标准,使用人体模型(HBM)和机器模型(MM)进行测试。
    - 问题:在启用低电平有效模式时,如何正确设置?
    - 解决方案:将 EN 引脚连接到一个低电平有效的信号源,确保低电平时器件能正常工作。

    总结和推荐


    NCP690、NCP691、NCP692 和 NCV8690 系列稳压器 在诸多方面表现出色,具有高输出电流、低功耗和出色的纹波抑制能力。这些特性使其成为便携式设备、电池供电设备以及电信设备的理想选择。特别是在电源管理要求高的应用中,这些器件能显著提升系统性能和可靠性。因此,我们强烈推荐这些器件用于各种复杂的应用环境中。

NCP692MN18T2GEVB参数

参数
零件状态 在售
包装方式 散装

NCP692MN18T2GEVB厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP692MN18T2GEVB数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 评估、开发板开发工具 ON SEMICONDUCTOR NCP692MN18T2GEVB NCP692MN18T2GEVB数据手册

NCP692MN18T2GEVB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 53.8812 ¥ 455.2961
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 455.29
