首页  >  产品百科  >  NFAQ1560R43TL

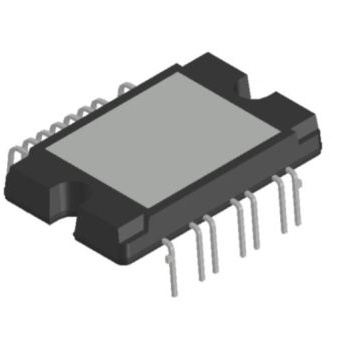

NFAQ1560R43TL

产品分类: 电池管理芯片
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 智能功率模块, 最大 600 V
供应商型号: FL-NFAQ1560R43TL
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 电池管理芯片 NFAQ1560R43TL

NFAQ1560R43TL概述

    Intelligent Power Module (IPM) 技术手册

    产品简介


    智能功率模块(IPM)是一种高度集成的逆变器功率级,适用于驱动永磁同步电机(PMSM)、无刷直流(BLDC)电机和交流异步电机。该IPM包含高压驱动器、六个带有FS4 RC IGBT技术的IGBT,以及用于测量基板温度的热敏电阻。该产品特别适合工业泵、工业风扇、工业自动化和家用电器等领域。

    技术参数


    - 额定电压: 600V
    - 电流容量: 15A
    - 封装尺寸: 29.6mm x 18.2mm 双列直插封装
    - 工作温度范围: -40°C 到 +125°C
    - 保护功能: 跨导保护、外部关断、欠压锁定等功能
    - 过流保护: 内置比较器和参考电路可设置过流保护水平
    - 认证: UL1557 认证(档案号:E339285)
    - 材料: 无铅设计

    产品特点和优势


    - 三相15A/600V IGBT模块:高度集成化,简化系统设计。
    - 紧凑封装:29.6mm x 18.2mm,节省空间。
    - 内置欠压保护:确保系统稳定运行。
    - 跨导保护:防止交叉导通,提高可靠性。
    - 内置启动二极管和电阻:简化外部电路设计。
    - 温度测量热敏电阻:方便实时监控模块温度。
    - 安全设计:UL认证,无铅设计,符合环保要求。

    应用案例和使用建议


    典型应用包括工业泵、工业风扇、工业自动化和家用电器。例如,在工业泵的应用中,该IPM可以高效驱动电机,保证稳定的水流。在使用过程中,建议遵循以下几点:
    - 确保电源电压稳定在280V至450V范围内。
    - 为高压侧控制电源选择合适的电容值(推荐100nF到10μF之间)。
    - 仔细考虑低边IGBT保持时间,避免长时间持续开启导致的自举电压缓慢放电问题。

    兼容性和支持


    该IPM与大多数标准控制器兼容。供应商提供技术支持和维护服务,包括详细的安装指南和故障排除文档。此外,还提供UL1557认证,增强产品的可靠性和安全性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块过热 | 检查散热设计,确保通风良好。 |
    | 过流保护频繁触发 | 检查负载情况,调整过流保护阈值。 |
    | 模块无法启动 | 检查电源电压和连接线缆,确认接地正确。 |

    总结和推荐


    NFAQ1560R43T IPM 是一款高度集成且功能丰富的功率模块,具有多种保护机制和易于集成的特点。适用于工业和家电领域的各种电机驱动应用。鉴于其卓越的性能和广泛的应用前景,强烈推荐在相关项目中使用此产品。

NFAQ1560R43TL参数

参数
最大工作供电电压 -
最大输出电压 -
最小输出电压 -
故障保护 -
输出电流 -
电池类型 -
接口类型 -
功能 -
最小工作供电电压 -
通用封装 DIP
安装方式 通孔安装
包装方式 管装

NFAQ1560R43TL厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NFAQ1560R43TL数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电池管理芯片 ON SEMICONDUCTOR NFAQ1560R43TL NFAQ1560R43TL数据手册

NFAQ1560R43TL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.5021 ¥ 46.6024
库存: 379
起订量: 109 增量: 1
交货地:
最小起订量为:1
合计: ¥ 46.6
直接购买
加入购物车
