P6SMB36AT3

产品分类: TVS二极管/ESD抑制器
厂牌: ON SEMICONDUCTOR
产品描述: 600W 12A 49.9V 34.2V DO-214-AA 贴片安装 4.32mm*3.56mm*2.2mm
供应商型号: CEI-P6SMB36AT3
供应商: 海外现货
标准整包数: 1

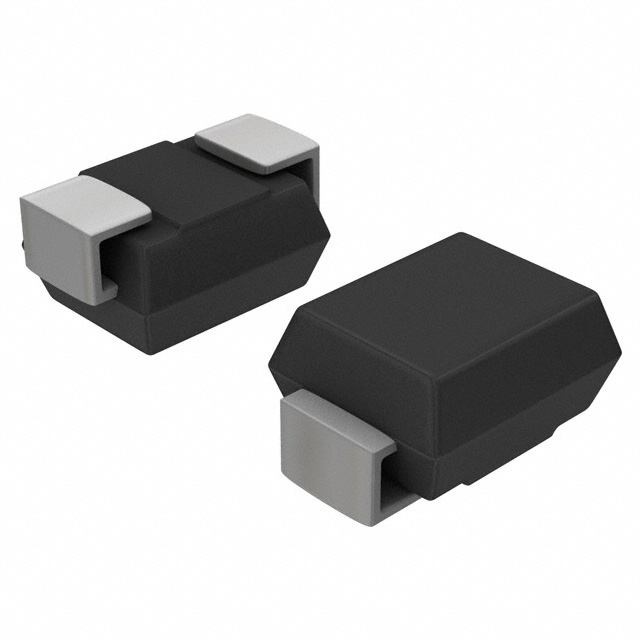

ON SEMICONDUCTOR TVS二极管/ESD抑制器 P6SMB36AT3

P6SMB36AT3概述


    产品简介


    P6SMB系列是一款高功率瞬态电压抑制器(TVS),特别设计用于保护敏感电压组件免受高压和高能瞬态电压的影响。这些器件具有卓越的钳位能力、高浪涌能力和快速响应时间,广泛应用于通信系统、汽车、数控设备、过程控制、医疗设备、商业机器、电源供应和其他工业及消费电子产品。

    技术参数


    主要技术规格
    - 工作峰值反向电压范围: 5.8至171V
    - 标准齐纳击穿电压范围: 6.8至200V
    - 峰值功率: 600W(脉宽1ms)
    - 静电放电评级: 人体模型(HBM) >16kV
    - 最大钳位电压: 高于峰值脉冲电流
    - 低漏电流: <5μA(高于10V)
    - 热阻: 焊接目的下最大外壳温度:260°C(10秒)
    - 极性标志: 负极通过带标记的一端指示
    最大额定值
    - 峰值功率耗散: 600W(脉宽1ms)
    - 直流功率耗散: 3.0W(75°C时,40mW/°C热阻)
    - 直流功率耗散: 0.55W(25°C时,226°C/W热阻)
    - 正向浪涌电流: 100A(25°C时)
    - 工作和存储温度范围: -65°C至+150°C

    产品特点和优势


    P6SMB系列具备以下几个显著特点:
    - 优异的钳位能力: 可有效限制过电压。
    - 高浪涌能力: 能承受高达600W的峰值功率。
    - 快速响应时间: 典型值<1ns。
    - 低泄漏电流: 确保长期可靠运行。
    - 高温适应性: -65°C至+150°C的工作温度范围。
    - 高可靠性包装: 使用ON Semiconductor专有的SURMETIC®封装技术。

    应用案例和使用建议


    P6SMB系列广泛适用于各类应用,如通信系统、汽车电子、医疗设备和商业机器等。为确保最佳性能,建议在电路设计时考虑以下几点:
    - 电路布局优化: 尽量减少引线长度以减小寄生电感。
    - 增加输入阻抗: 确保保护装置不被过度应力。
    - 合理选择工作电压: 通常选择工作峰值反向电压(VRWM)等于或大于连续峰值工作电压。

    兼容性和支持


    P6SMB系列器件支持无铅包装,易于焊接且可焊性良好。制造商提供了详尽的技术支持和维护信息,包括详细的安装指南和技术文档,以帮助客户进行正确的产品使用和维护。

    常见问题与解决方案


    常见问题
    1. 如何选择合适的VRWM?
    - 解决方案: 应根据实际应用的峰值工作电压选择,确保VRWM等于或高于峰值工作电压。
    2. 如何降低电路中的寄生电感?
    - 解决方案: 采用短引线设计,将保护装置尽可能靠近被保护设备安装,减少杂散电感的影响。
    3. 如何处理过温情况?
    - 解决方案: 确保设备工作在推荐温度范围内,必要时采取散热措施。

    总结和推荐


    综上所述,P6SMB系列瞬态电压抑制器凭借其优异的钳位能力、高浪涌能力和快速响应时间,非常适合应用于需要高度可靠的电子系统中。考虑到其广泛的温度适应性、高可靠性包装以及优秀的技术参数,我们强烈推荐这一系列产品。无论是对于通信系统还是汽车电子等应用领域,P6SMB系列都是理想的选择。

P6SMB36AT3参数

参数
峰值脉冲电流 12A
峰值脉冲功率 600W
极性 -
工作电压 -
箝位电压 49.9V
击穿电压 34.2V
长*宽*高 4.32mm*3.56mm*2.2mm
通用封装 DO-214-AA
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

P6SMB36AT3厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

P6SMB36AT3数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR TVS二极管/ESD抑制器 ON SEMICONDUCTOR P6SMB36AT3 P6SMB36AT3数据手册

P6SMB36AT3封装设计

查看详情并下载
Symbol
Footprint
3D Model
