HMHA2801R2V

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 MFP-4 贴片安装,黏合安装 2.69mm*4.4mm*2.19mm
供应商型号: C903771
供应商: 国内现货
标准整包数: 1

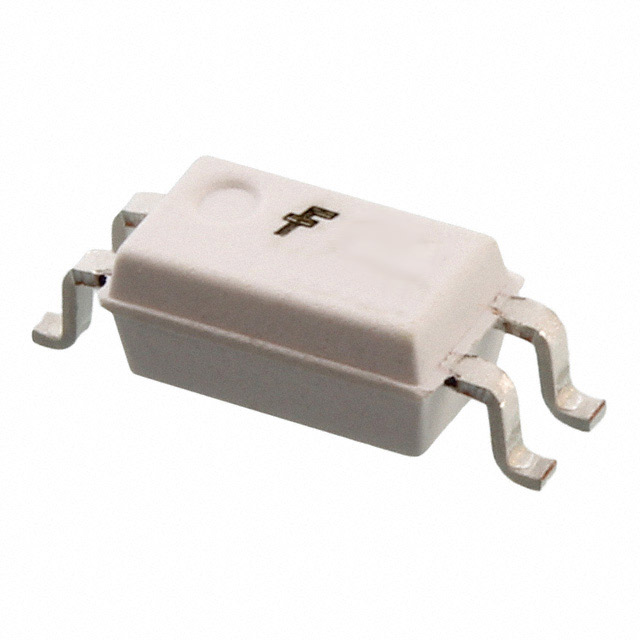

ON SEMICONDUCTOR 隔离器 HMHA2801R2V

HMHA2801R2V概述


    产品简介


    产品类型与功能
    HMHA281和HMHA2801系列光电耦合器是由镓砷红外发光二极管驱动硅光电晶体管组成的光电器件,封装在紧凑的4针半间距迷你扁平封装内。它们特别适用于各种需要电隔离的应用场景,能够提供良好的电流传输比(CTR)。
    应用领域
    - 数字逻辑输入
    - 微处理器输入
    - 电源监控
    - 双绞线线路接收器
    - 电话线接收器

    技术参数


    - 尺寸与封装:4引脚半间距迷你扁平封装,最大高度为2.4毫米。
    - 电流传输比:
    - HMHA281:50% 至 600%
    - HMHA2801:80% 至 600%
    - HMHA2801A:80% 至 160%
    - HMHA2801B:130% 至 260%
    - HMHA2801C:200% 至 400%
    - 安全与监管认证:
    - UL1577认证,3.75 kVAC RMS测试电压
    - 符合DIN-EN/IEC 60747-5-5标准,最高工作绝缘电压为565 V峰值
    - 电气特性:
    - 输入至输出测试电压:VIORM × 1.6 = VPR (最大904 V峰值)
    - 最大工作绝缘电压:565 V峰值
    - 最高允许过电压:4000 V峰值
    - 外部爬电距离:≥5 mm
    - 外部间隙:≥5 mm
    - 绝缘厚度:≥0.4 mm
    - 工作温度范围:
    - 存储温度:-55°C 到 +125°C
    - 操作温度:-55°C 到 +100°C
    - 绝对最大额定值:
    - 输入电流(IS, INPUT):200 mA
    - 输出功率(PS, OUTPUT):300 mW
    - 输入二极管功率耗散:60 mW
    - 探测器功率耗散:150 mW

    产品特点和优势


    HMHA281和HMHA2801系列光电耦合器具有如下特点和优势:
    - 紧凑封装:提供更好的电路板空间利用率。
    - 高效的电流传输:不同的型号提供了不同范围的电流传输比,以满足不同的应用需求。
    - 高度的安全性和可靠性:通过了UL1577和DIN-EN/IEC 60747-5-5的安全和监管认证。
    - 环保合规:无铅且符合RoHS标准。

    应用案例和使用建议


    应用案例
    这些光电耦合器广泛应用于数字逻辑输入、微处理器输入、电源监控、双绞线线路接收器和电话线接收器等领域。例如,在数字逻辑输入应用中,可以将它们用于信号隔离,提高系统的抗干扰能力。
    使用建议
    - 在使用过程中,需注意控制输入电流和输出电流,避免超过绝对最大额定值。
    - 根据具体应用场景选择合适的型号,以确保最佳性能和可靠性。
    - 在高湿度环境下,确保良好的封装和密封,以防止湿气侵入影响性能。

    兼容性和支持


    HMHA281和HMHA2801系列光电耦合器与其他电子元器件和设备的兼容性良好,可用于多种不同的电路设计中。ON Semiconductor提供了全面的技术支持和维护服务,包括详细的产品手册和应用指南。

    常见问题与解决方案


    - Q: 如何确保光电耦合器在高温下的稳定性?
    - A: 严格控制工作温度,不要超过规定的操作温度范围,并在电路设计时考虑散热措施。
    - Q: 在长时间使用后,如何检测光电耦合器的工作状态?
    - A: 定期进行绝缘电阻和耐压测试,以确保光电耦合器的正常工作状态。

    总结和推荐


    综上所述,HMHA281和HMHA2801系列光电耦合器凭借其紧凑的封装、高效稳定的电流传输性能以及出色的安全性,成为了广泛应用的理想选择。对于需要高可靠性和强抗干扰能力的电路设计,强烈推荐使用这些光电耦合器。希望本文提供的信息对您有所帮助,如有任何疑问,欢迎咨询专业技术人员。

HMHA2801R2V参数

参数
数据速率 -
通道数量 1
长*宽*高 2.69mm*4.4mm*2.19mm
通用封装 MFP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

HMHA2801R2V厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

HMHA2801R2V数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR HMHA2801R2V HMHA2801R2V数据手册

HMHA2801R2V封装设计

查看详情并下载
Symbol
Footprint
3D Model
