FOD2743BTV

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 MDIP-8 通孔安装 9.91mm*6.86mm*3.94mm
供应商型号: 512-FOD2743BTV
供应商: Mouser
标准整包数: 1

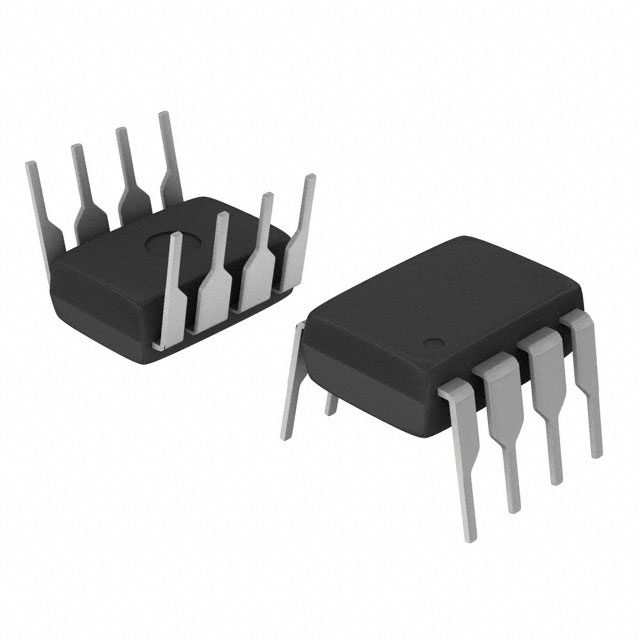

ON SEMICONDUCTOR 隔离器 FOD2743BTV

FOD2743BTV概述

    FOD2743A, FOD2743B, FOD2743C — Optically Isolated Error Amplifier

    产品简介


    FOD2743A, FOD2743B, 和 FOD2743C 是光耦隔离误差放大器,集成了精密参考电压、误差放大器和光耦合器于一个封装内。它们广泛应用于电源调节和直流到直流转换器的设计中。这些组件主要用于在隔离型交流到直流电源和直流到直流转换器中实现误差放大器、参考电压和光耦合器的功能。

    技术参数


    以下是FOD2743系列的技术规格:
    - 参考电压 (VREF):2.482V至2.550V(根据型号不同而变化)
    - 电流传输比 (CTR):50% 至 100%
    - 存储温度范围 (TSTG):-40°C 到 +125°C
    - 操作温度范围 (TOPR):-40°C 到 +85°C
    - 输入电压 (VLED):最大37V
    - 最大功耗 (PD1, PD2, PD3):145mW
    - 电气特性:
    - 参考电流 (IREF):2μA 至 4μA
    - 最小驱动电流 (ILED (MIN)):0.45mA 至 1.0mA
    - 关态误差放大器电流 (I(OFF)):0.001μA 至 1.0μA
    - 输出阻抗 (|ZOUT|):0.15Ω 至 0.5Ω

    产品特点和优势


    - 高精度:参考电压的偏差仅为4.5mV到17mV,保证了高性能和稳定性。
    - 宽工作温度范围:能够在-40°C到+85°C的环境下稳定工作。
    - 高绝缘耐压:具备5000Vrms的绝缘耐压,适合各种严苛的应用环境。
    - 低温度系数:最大50ppm/°C的温度系数保证了长时间使用的可靠性。

    应用案例和使用建议


    FOD2743系列产品常用于开关电源、直流到直流转换器和隔离电源系统的设计中。例如,在图2所示的应用电路中,通过调节反馈电阻的比例,可以确保输出电压稳定在所需的水平。
    - 设计建议:
    - 选择合适的反馈电阻以保持稳定的输出电压。
    - 使用补偿网络优化频率响应。
    - 注意LED驱动电流的选择,以满足光耦合器的要求。

    兼容性和支持


    FOD2743系列产品与其他标准组件具有良好的兼容性,可用于多种不同的设计平台。厂商提供了详细的数据手册和技术支持文档,确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. Q: 如何设置合适的反馈电阻?
    - A: 通过调整反馈电阻比例(通常为10kΩ),可使FB针脚电压稳定在2.5V。

    2. Q: 在低温条件下如何提高稳定性?
    - A: 可通过增加外部补偿电容来改善系统的温度稳定性。

    3. Q: 如何确保正确的LED驱动电流?
    - A: 根据需要选择合适的限流电阻,并确保LED电流不超过1mA。

    总结和推荐


    FOD2743系列光耦隔离误差放大器是高性能电源管理的理想选择。它们具有精确的参考电压、优良的温度稳定性以及高绝缘耐压等级,非常适合用于要求高的工业和医疗设备。强烈推荐在需要高精度和可靠性的应用中使用FOD2743系列。
    通过上述内容,我们对FOD2743A, FOD2743B, 和 FOD2743C进行了详细的介绍,覆盖了产品类型、技术规格、优势及应用场景等多个方面。希望这些信息能帮助您更好地理解和使用这款高效、可靠的电子元件。

FOD2743BTV参数

参数
数据速率 -
通道数量 1
长*宽*高 9.91mm*6.86mm*3.94mm
通用封装 MDIP-8
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

FOD2743BTV厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD2743BTV数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR FOD2743BTV FOD2743BTV数据手册

FOD2743BTV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.656 ¥ 13.9932
10+ $ 1.1017 ¥ 9.3094
100+ $ 0.8118 ¥ 6.8597
250+ $ 0.796 ¥ 6.7259
库存: 1668
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.99
直接购买
加入购物车
