首页  >  产品百科  >  NCV70627DQ002AR2G

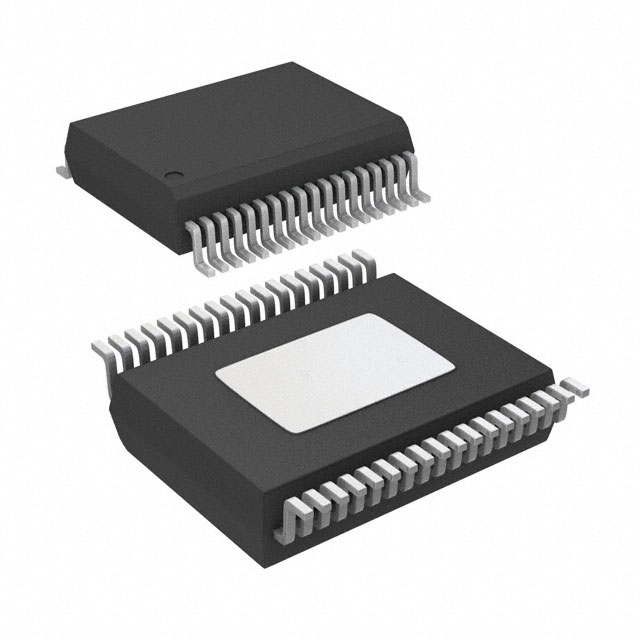

NCV70627DQ002AR2G

产品分类: 电机驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 5.5V~29V Power MOSFET 双极电机 5.5V 29V Serial Control and Power Stage,Driver - Fully Integrated 贴片安装,黏合安装
供应商型号: NCV70627DQ002AR2G
供应商: 国内现货
标准整包数: 1
ON SEMICONDUCTOR 电机驱动器 NCV70627DQ002AR2G

NCV70627DQ002AR2G概述

    NCV70627 Micro-stepping Motor Driver: A Comprehensive Overview

    1. 产品简介


    NCV70627 是一款单芯片微步进电机驱动器,配备位置控制器和控制/诊断接口。它已经准备好构建与远程LIN主节点连接的专用机电一体化解决方案。这款电机驱动器接收来自总线的定位指令,并随后驱动电机线圈到达所需位置。内置的位置控制器可根据不同电机类型、定位范围和速度、加速度及减速率的参数进行配置(OTP或RAM)。作为LIN总线上的从设备,LIN主节点可以从每个独立的从设备节点获取特定状态信息,如实际位置、错误标志等。
    该电机驱动器特别适用于需要高精度定位的应用场合,广泛应用于汽车(头灯对准、暖通空调、怠速控制、巡航控制)、工业设备(照明、流体控制、标记、过程控制、XYZ台、机器人)以及楼宇自动化(暖通空调、监控、卫星天线、可再生能源系统)等领域。

    2. 技术参数


    - 基本电流能力: 最大电流可达800mA;低温时最高可达1100mA
    - 热管理和电压调节: 支持低压启动(低至5.5V),过电压和欠压保护,工作温度范围为-40°C到145°C
    - LIN接口: 符合LIN 2.0和LIN 1.3的数据链路层标准,支持动态分配的节点地址和诊断信息传输
    - 保护功能: 包括过电流保护、开路检测、高温警告管理、低温标志、LIN总线短路保护和增强型欠压管理
    - 电磁兼容性: 集成斜率控制以提高电磁兼容性,高压输出也带有斜率控制

    3. 产品特点和优势


    - 微步进技术: 实现精准的电机控制,支持高达800mA的峰值电流,在低温环境下可提升至1100mA,确保电机运行的稳定性和高效性
    - 传感器缺失步进检测: 可防止位置丢失,自动处理电机停转情况,实现安静且准确的位置校准
    - 电源管理: 功耗低至待机模式下电流小于150μA,具备唤醒功能
    - 通信协议兼容性: 符合LIN 2.0和LIN 1.3标准,易于集成到现有的LIN总线系统中

    4. 应用案例和使用建议


    - 汽车应用: 在汽车空调系统中用于精准控制风门角度,可以保证温度恒定和风量的精确调整,提升乘坐舒适度
    - 工业自动化: 在XYZ平台上,可以通过精确的位置控制来实现复杂轨迹的运动,满足各种加工需求
    - 楼宇自动化: 在卫星天线系统中,可以确保天线始终对准卫星,提高通信质量和效率
    使用建议:
    - 确保外部电容值符合要求(如最小100μF的缓冲电容)
    - 正确布线电源连接以减少干扰
    - 根据具体应用选择合适的PWM频率设置

    5. 兼容性和支持


    - 与多数标准LIN总线系统完全兼容
    - 提供详细的订购信息、封装细节和运输说明

    6. 常见问题与解决方案


    - 过热警告频繁触发:检查散热设计,增加散热片或风扇辅助降温
    - 电机运行不稳:检查外部电路连接和电源供应稳定性
    - 无法正常通讯:确认接线正确,波特率匹配,并确保软件版本兼容

    7. 总结和推荐


    总体而言,NCV70627是一款性能优异、可靠性强的微步进电机驱动器,非常适合需要精密控制和智能管理的应用场景。其强大的多功能性和广泛的适用性使其在市场上具有较高的竞争力。因此,强烈推荐在各种复杂和高要求的定位应用中采用该产品。

NCV70627DQ002AR2G参数

参数
电机类型 - AC,DC -
工艺 Power MOSFET
拓扑 -
接口类型 Serial
额定电流 -
最小工作供电电压 5.5V
功能 Control and Power Stage,Driver - Fully Integrated
最大工作供电电压 29V
电机类型 双极电机
电压 - 负载 5.5V~29V
功率 -
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

NCV70627DQ002AR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV70627DQ002AR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电机驱动器 ON SEMICONDUCTOR NCV70627DQ002AR2G NCV70627DQ002AR2G数据手册

NCV70627DQ002AR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
