MAN6410

产品分类: LED显示器件
厂牌: ON SEMICONDUCTOR
产品描述: 2.2mcd 7-Segment 绿色 14.224mm 14.22mm 通孔安装 25.02mm(宽度)*19.05mm(高度)
供应商型号: LDL-MAN6410
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR LED显示器件 MAN6410

MAN6410概述

    # 高效绿色七段显示器:MAN6400系列技术手册解析

    产品简介


    产品概述

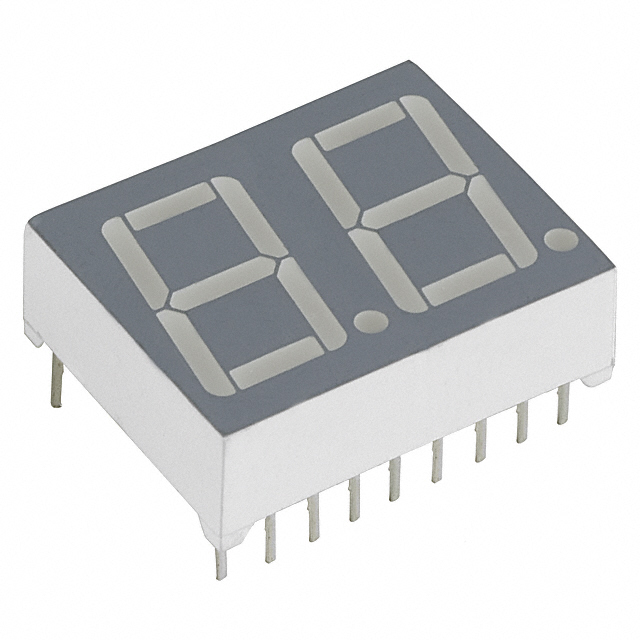

    MAN6400系列是Fairchild半导体公司推出的一组高性能绿色七段显示器,包含双位数字显示和单个数字显示型号。系列产品采用了雕塑字体设计,能有效减少段落间交界处的“空隙感”,从而提高显示效果。所有型号均具备右置小数点和共阳极或共阴极配置选项,适合工业及消费电子领域的广泛应用。
    主要功能与应用领域
    该系列显示器具备高效率的绿色氮化镓砷磷(GaAsP)涂层,具有易于阅读的大尺寸数字和优异的对比度。主要功能包括快速切换、低功耗运行、高亮度显示及固体构造的耐用性。这些特点使其广泛应用于数字读数屏、仪器面板、销售终端设备、电视和收音机等领域。

    技术参数


    | 参数项目 | 典型值 | 单位 |
    |
    | 灯珠平均亮度 | 2200 | μcd |
    | 峰值发射波长 | 565 | nm |
    | 小数点前向电压 | 2.1 | V |
    | 动态电阻 | 26 | Ω |
    | 最大连续工作电流 | 30 | mA |
    | 最大反向电压 | 6.0 | V |
    | 结温至空气热阻 | 160 | °C/W |
    - 封装尺寸:
    0.560英寸 x 0.985英寸(宽 x 高),带LED背光及公差容许范围。
    - 光学性能:
    视角达150°,光强分类标记在每个部件编号后缀字母中。

    产品特点和优势


    1. 高效节能:采用氮化镓砷磷技术,显著降低能耗。
    2. 高可靠性:模块化的结构设计提供长期稳定运行能力,适合恶劣环境。
    3. 出色的可视性:大尺寸字体和优质对比度增强了用户体验。
    4. 应用灵活性:支持多种接口配置,如共阳极或共阴极,适应不同场景需求。
    这些特点使得MAN6400系列成为高性能七段显示器市场的领导者之一。

    应用案例和使用建议


    典型应用场景
    1. 数字读数屏幕:用于工业自动化系统、测量仪器等。
    2. 销售终端设备:POS机显示屏。
    3. 家电设备:电视机和音响系统面板指示灯。
    使用建议
    - 考虑安装滤光片(如Panelgraphic Green 48)以提升对比度。
    - 在高温环境下使用时,注意监测温度并适当降额电流输出以避免热损坏。
    - 尽量选择合适的工作电流,防止过载,延长使用寿命。

    兼容性和支持


    MAN6400系列可直接与各种集成电路兼容,且其封装设计简化了装配流程。Fairchild半导体为客户提供详尽的技术支持和售后服务,确保用户在选型和部署过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:点亮后亮度不足?
    解决方案:检查驱动电路是否存在电流限制问题;若为低温环境,增加驱动电流。
    2. 问题:频繁闪烁?
    解决方案:确认是否为信号干扰,尝试添加屏蔽层或调整PWM频率。
    3. 问题:外观磨损严重?
    解决方案:考虑使用更坚固的塑料材料版本或额外加固措施。

    总结和推荐


    MAN6400系列显示器凭借卓越的性能和广泛的应用前景,在工业和消费电子领域展现出强大的市场竞争力。其高效节能、高亮度及高可靠性等特点使其成为众多应用的理想选择。强烈推荐给需要高品质七段显示功能的用户。
    如果您正在寻找一款兼具性价比和实用性的绿色显示器,MAN6400系列无疑是一个明智之选。

MAN6410参数

参数
显示类型 7-Segment
显示高度 -
接口方式 -
字符宽度 14.224mm
显示模式 -
字符高度 14.22mm
发光强度 2.2mcd
分辨率(pixels) -
控制器类型 -
显示尺寸 -
视角 -
背光颜色 -
显示宽度 -
触碰模式 -
显示颜色 绿色
长*宽*高 25.02mm(宽度)*19.05mm(高度)
安装方式 通孔安装
零件状态 停产
包装方式 散装

MAN6410厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

MAN6410数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LED显示器件 ON SEMICONDUCTOR MAN6410 MAN6410数据手册

MAN6410封装设计

查看详情并下载
Symbol
Footprint
3D Model
