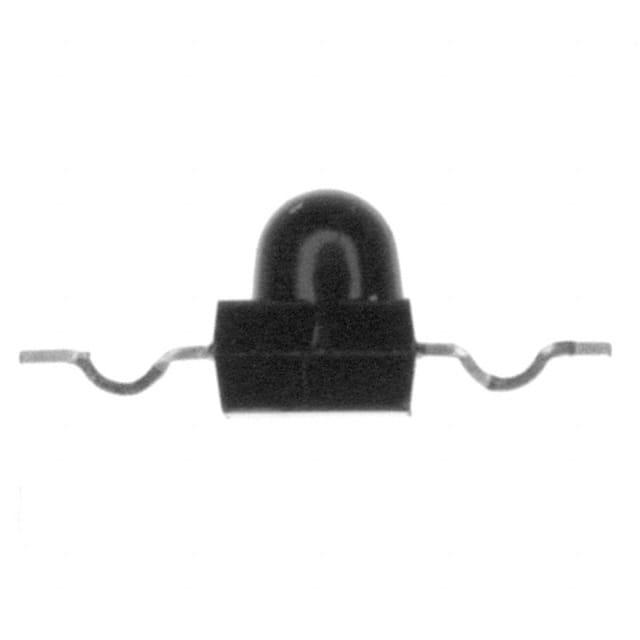

QSB363YR

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: 940nm SMD,2.2X2.7MM 贴片安装,黏合安装 2.7mm*2.2mm*3mm
供应商型号: FL-QSB363YR
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 光电传感器 QSB363YR

QSB363YR概述

    QSB363 / QSB363GR / QSB363YR / QSB363ZR — Subminiature Plastic Silicon Infrared Phototransistor

    1. 产品简介


    QSB363 / QSB363GR / QSB363YR / QSB363ZR 是一种小型塑料封装硅红外光电晶体管,广泛应用于各种光电检测和控制系统中。这款光电晶体管采用NPN硅结构,具有高灵敏度、低功耗的特点。其典型应用领域包括遥控接收器、光电编码器、接近开关及自动控制装置等。

    2. 技术参数


    - 封装形式:T-3/4(2 mm)表面贴装封装
    - 峰值敏感波长:940 nm
    - 接收角度:±12°
    - 绝对最大额定值:
    - 操作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    - 焊接温度(铁焊):260°C
    - 焊接温度(流动焊接):260°C
    - 集电极发射极电压:30 V
    - 发射极集电极电压:5 V
    - 最大功率耗散:75 mW
    - 电气特性:
    - 集电极暗电流:100 nA
    - 集电极-发射极击穿电压:30 V
    - 发射极-集电极击穿电压:5 V
    - 饱和电压:0.4 V(IC = 2 mA)
    - 上升时间:15 μs
    - 下降时间:15 μs

    3. 产品特点和优势


    - 独特的NPN硅结构:提供较高的灵敏度和较低的功耗,适合于多种光电检测应用。
    - 小型化设计:采用T-3/4封装,尺寸仅为2 mm,非常适合空间受限的应用场景。
    - 宽光束角:中等宽光束角为24°,确保广泛的光信号捕捉能力。
    - 黑塑料封装:有助于减少外部光线干扰,提高光电晶体管的可靠性。
    - 多种引脚配置:包括直翼、轭型和Z型弯折,满足不同安装需求。

    4. 应用案例和使用建议


    应用案例:
    - 遥控接收器:用于家电遥控器中,接收并解析红外信号。
    - 光电编码器:用于旋转设备中,测量旋转速度和位置。
    - 接近开关:检测物体的接近程度,广泛应用于自动化设备中。
    使用建议:
    - 环境适应性:确保工作环境温度保持在额定范围内,避免过热或过冷环境导致的性能下降。
    - 电源管理:合理控制集电极电流,以减少功耗并延长使用寿命。
    - 安装建议:根据具体应用选择合适的引脚配置,确保良好的机械稳定性和电气连接。

    5. 兼容性和支持


    - 兼容性:与常见的自动放置设备兼容,可直接集成到自动化生产线中。
    - 包装选项:提供带卷盘和散装两种包装方式,方便客户选择合适的供货方式。
    - 技术支持:ON Semiconductor提供详尽的技术文档和支持服务,帮助客户解决应用中的技术难题。

    6. 常见问题与解决方案


    - 问题1:在高温环境下,光电晶体管的性能下降。
    - 解决方案:确保电路中的散热设计合理,或者通过外置散热片降低工作温度。

    - 问题2:集电极电流过大导致晶体管损坏。
    - 解决方案:检查电路设计,确保负载电阻适配正确,避免过大的电流流过晶体管。

    7. 总结和推荐


    综合评估:QSB363系列红外光电晶体管具有卓越的性能和广泛的应用前景,特别适用于空间有限且需要高精度光电检测的场合。该产品凭借其紧凑的设计、高可靠性及广泛的工作温度范围,成为众多光电控制系统的理想选择。
    推荐:强烈推荐使用QSB363系列光电晶体管。无论是在家用电器、工业自动化还是医疗设备中,都能展现出色的性能和稳定的可靠性。

QSB363YR参数

参数
输出类型 -
波长 940nm
光源 -
最大工作供电电压 -
感应距离 -
最小工作供电电压 -
颜色感应 -
感应方式 -
响应时间 -
长*宽*高 2.7mm*2.2mm*3mm
通用封装 SMD,2.2X2.7MM
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
