首页  >  产品百科  >  HCPL2631S

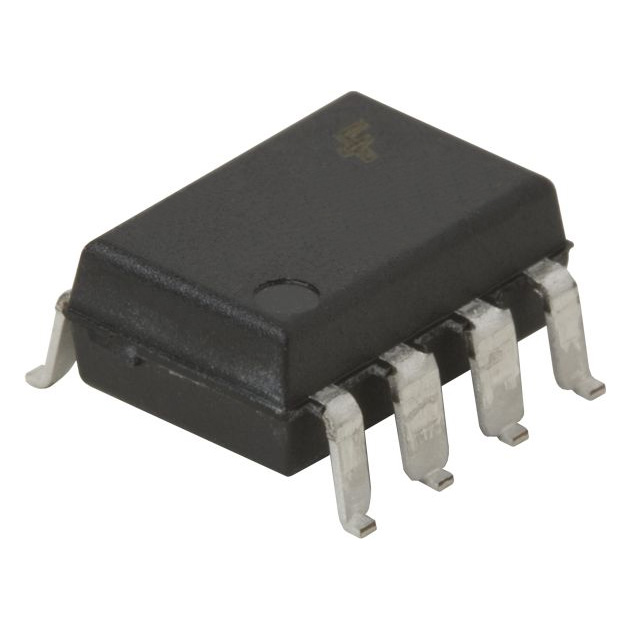

HCPL2631S

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 10 2 8-SMD 贴片安装 9.91mm*6.86mm*5.08mm
供应商型号: HCPL2631S-ND
供应商: Digi-Key
标准整包数: 1000
ON SEMICONDUCTOR 隔离器 HCPL2631S

HCPL2631S概述

    高速逻辑门光耦合器:HCPL2631

    产品简介


    HCPL2631 是一种高性能的高速逻辑门光耦合器,适用于单通道和双通道应用。主要型号包括6N137、HCPL2601、HCPL2611(单通道)和HCPL2630、HCPL2631(双通道)。这些光耦合器包含一个850纳米的AlGaAs发光二极管(LED),与高集成度的光电检测器逻辑门光学耦合,能够提供闪烁输出。它们具有出色的共模抑制比和卓越的速度性能,可应用于多种领域。

    技术参数


    - 速度: 高达10 MBit/s
    - 共模抑制比: ≥10 kV/μs
    - 双工作电压: 480 V
    - 输入电流: 最大值5 mA
    - 输出电流: 最小值13 mA
    - 工作温度范围: -40°C至+85°C
    - 封装: DIP8封装
    - 输入输出隔离泄漏电流: ≤1 μA
    - 绝缘测试电压: 2500 VRMS

    产品特点和优势


    - 高速传输: 高达10 MBit/s的数据传输速率使得HCPL2631非常适合高速数据通信的应用。
    - 高共模抑制比: 达到10 kV/μs的共模抑制能力,使其在强电磁干扰环境下依然保持良好的稳定性。
    - 双工作电压: 支持高达480 V的工作电压,确保在各种电路环境中稳定工作。
    - 逻辑门输出: 输出端具备开路集电极,便于实现“线或”功能。
    - 认证: 获得UL认可(文件号E90700),增加产品的可靠性。

    应用案例和使用建议


    HCPL2631广泛应用于以下几个领域:
    - 接地环消除: 在需要去除地面回路干扰的应用中表现出色。
    - 逻辑电平转换: 用于LSTTL到TTL、LSTTL或5V CMOS之间的逻辑电平转换。
    - 电源开关: 适用于开关电源的设计。
    - 脉冲变压器替代品: 作为传统脉冲变压器的替代品。
    - 计算机外设接口: 可用于计算机外设接口的设计。
    使用建议:
    - 为每个光耦合器的VCC引脚安装一个0.1 μF的旁路电容,以减少高频噪声的影响。
    - 确保正确连接逻辑信号,以避免错误输出。
    - 遵循规定的供电电压范围,防止过压损坏设备。

    兼容性和支持


    - 兼容性: 该产品支持标准DIP8封装,与现有的PCB设计高度兼容。
    - 支持和维护: 制造商提供了详细的订购和运输信息,以及技术支持文档,帮助用户顺利进行产品使用。

    常见问题与解决方案


    - 问题: 设备无法正常启动。
    - 解决方法: 检查供电电压是否在规定的范围内,同时确认所有连接正确无误。
    - 问题: 输出不稳定。
    - 解决方法: 重新校准输入电流阈值,确保其符合规范要求。
    - 问题: 温度过高导致设备失效。
    - 解决方法: 使用散热片或其他冷却措施,确保工作温度保持在-40°C至+85°C范围内。

    总结和推荐


    HCPL2631是一款高性价比的高速逻辑门光耦合器,其卓越的速度和高共模抑制比使它在多种应用场景中表现优异。对于需要高可靠性和高稳定性的高速数据通信系统,HCPL2631是理想的选择。强烈推荐给需要此类设备的专业人士和工程师。

HCPL2631S参数

参数
数据速率 10
通道数量 2
长*宽*高 9.91mm*6.86mm*5.08mm
通用封装 8-SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

HCPL2631S厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

HCPL2631S数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR HCPL2631S HCPL2631S数据手册

HCPL2631S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.1598 ¥ 9.7059
库存: 0
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 0
直接购买
加入购物车
