ESDM1051MX4T5G

产品分类: TVS二极管/ESD抑制器
厂牌: ON SEMICONDUCTOR
产品描述: 5.5V 单向 12.5A 10V 6.8V 01005 贴片安装
供应商型号: FL-ESDM1051MX4T5G
供应商: 海外现货
标准整包数: 1

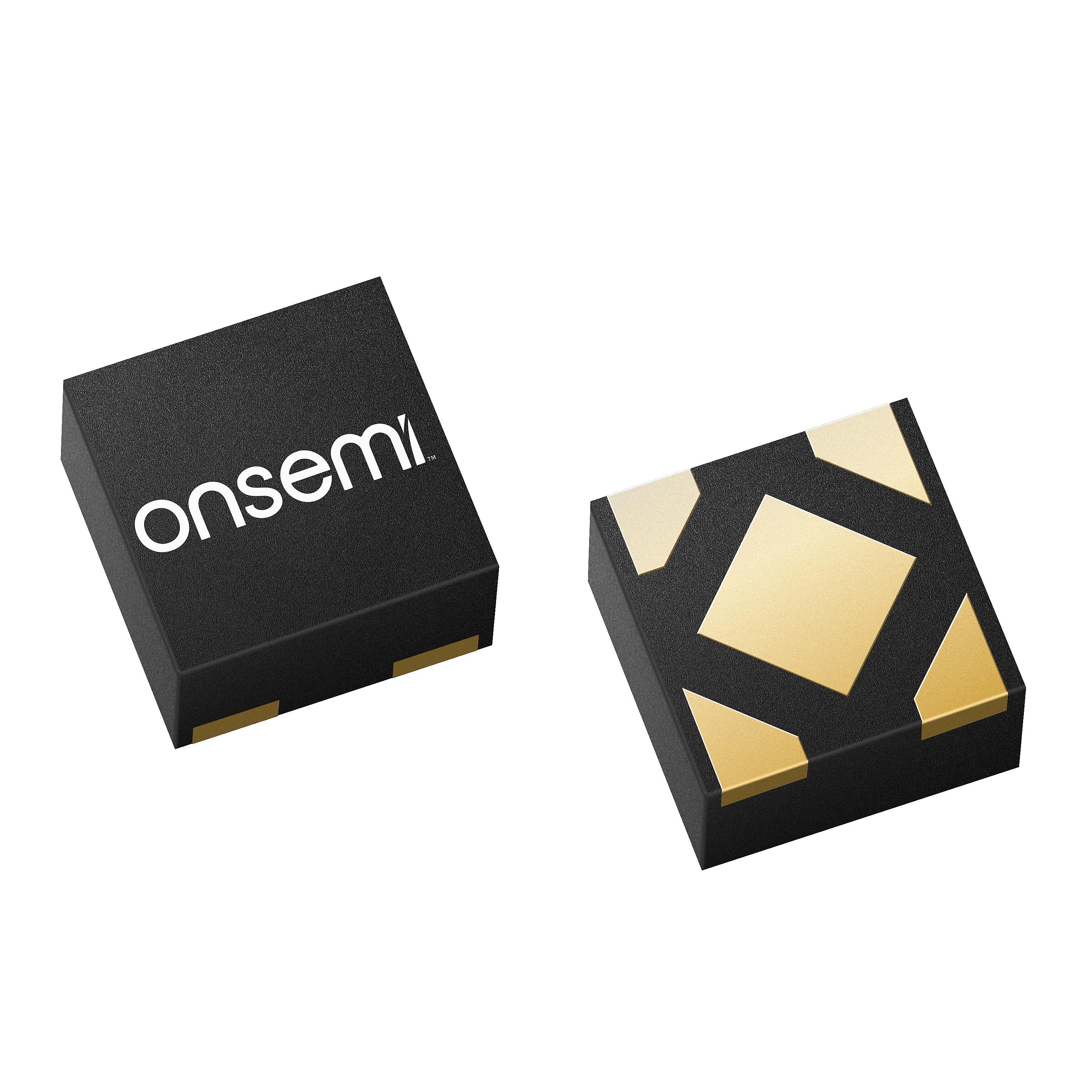

ON SEMICONDUCTOR TVS二极管/ESD抑制器 ESDM1051MX4T5G

ESDM1051MX4T5G概述

    5.5V ESD Protection Diodes (ESDM1051)

    1. 产品简介


    5.5V ESD保护二极管(ESDM1051) 是一款专门设计用于保护电压敏感组件免受静电放电(ESD)影响的微封装二极管。这种二极管广泛应用于智能手机、智能手表以及其他便携式和可穿戴设备中,因为这些应用对电路板空间有着严格的要求。

    2. 技术参数


    - 主要规格
    - 反向工作电压:5.5 V
    - 穿透电压:6.1 至 8.2 V(IT = 1 mA)
    - 反向漏电流:0.1 µA(VRWM = 5.5 V)
    - 静态峰值脉冲电流:IPP = 11 至 13 A(IEC 61000−4−5 8x20 µs)
    - 动态电阻:RDYN ≤ 0.11 Ω(100 ns 脉冲)
    - 电气特性
    - 反向钳位电压(IEC 61000−4−2 等效标准)
    - IPP = 8 A:7.5 V
    - IPP = 16 A:8.4 V
    - 电容:22 至 25 pF(VR = 0 V,f = 1 MHz)
    - 工作环境
    - 操作结温范围:-55°C 至 +125°C
    - 储存温度范围:-55°C 至 +150°C

    3. 产品特点和优势


    ESDM1051 的独特之处在于其低电容(22 pF)、小体积(01005 封装:0.445 x 0.240 mm)以及出色的ESD钳位能力。它能够承受最高±30 kV的接触和空气ESD冲击,符合IEC 61000−4−2 (Level 4)标准。此外,它还是无铅、无卤素、BFR-free且符合RoHS标准的产品。

    4. 应用案例和使用建议


    应用场景:ESDM1051适用于需要紧凑空间和强大ESD防护的电子设备。例如,在智能手机和平板电脑中,它可以有效地保护敏感的处理器和其他芯片。
    使用建议:在设计电路时,应考虑在高ESD风险环境中使用该二极管,并确保电路布局合理以避免电容耦合带来的干扰。

    5. 兼容性和支持


    兼容性:ESDM1051能够与其他常见的电子元器件和设备兼容,特别适合于那些需要紧凑空间和强大ESD防护的应用。
    支持:ON Semiconductor提供了丰富的技术支持文档,包括Application Note AND8308/D和AND8398/D,详细介绍了其应用和安装指南。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | ESD 钳位电压不稳定 | 检查是否正确连接接地线,并确保所有连接点紧固。 |
    | 反向漏电流过高 | 确认反向工作电压未超出限制,并检查是否有外部因素导致过热。 |
    | 工作温度异常 | 确保操作温度范围在-55°C 至 +125°C 内,并检查散热措施是否有效。 |

    7. 总结和推荐


    总结:ESDM1051是一款优秀的ESD保护二极管,具有低电容、快速响应时间和出色的ESD钳位能力。它在便携式和可穿戴设备中表现优异,具备出色的稳定性和可靠性。
    推荐:鉴于其卓越的性能和广泛应用领域,我们强烈推荐ESDM1051用于各种需要强大ESD防护的电子设备中。其独特的特性和可靠的性能使其成为市场上值得信赖的选择。

ESDM1051MX4T5G参数

参数
箝位电压 10V
击穿电压 6.8V
峰值脉冲电流 12.5A
峰值脉冲功率 -
极性 单向
工作电压 5.5V
01005(0402 公制)
通用封装 01005
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ESDM1051MX4T5G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

ESDM1051MX4T5G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR TVS二极管/ESD抑制器 ON SEMICONDUCTOR ESDM1051MX4T5G ESDM1051MX4T5G数据手册

ESDM1051MX4T5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
