首页  >  产品百科  >  QED123A4R0

QED123A4R0

产品分类: 发光二极管
厂牌: ON SEMICONDUCTOR
产品描述: 890nm 16° 1.7V(Max) 红色 通孔安装 6.1mm*6.1mm*8.77mm
供应商型号: AV-S-FSCQED123A4R0
供应商: Avnet
标准整包数: 1200
ON SEMICONDUCTOR 发光二极管 QED123A4R0

QED123A4R0概述


    产品简介

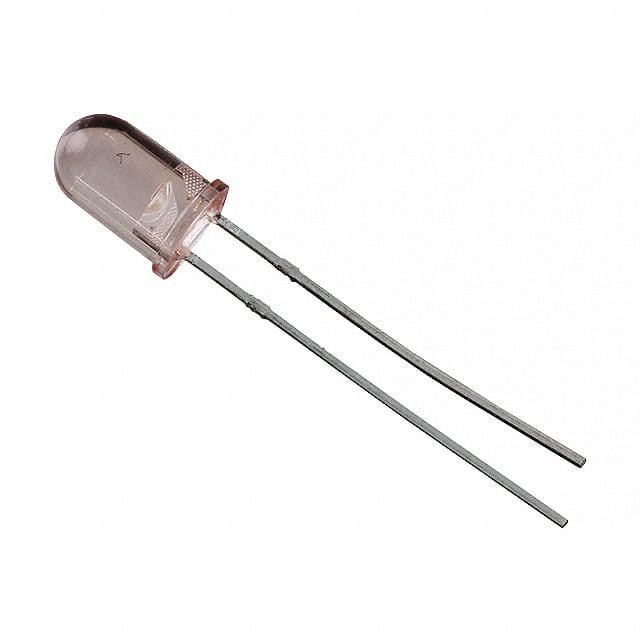

    QED121, QED122, QED123 — 塑料红外发光二极管
    QED121、QED122和QED123是封装在透明桃色塑料T-1 3/4外壳中的880纳米AlGaAs红外发光二极管(LED)。这些产品主要用于红外传感、光电隔离、遥控系统、安全系统等领域。它们匹配的光传感器包括QSD122、QSD123和QSD124。

    技术参数


    - 基本参数
    - 发射波长:880纳米(λPE)
    - 芯片材料:AlGaAs
    - 包装类型:T-1 3/4(直径5毫米)
    - 电气特性
    - 连续正向电流(IF):100毫安
    - 反向电压(VR):5伏
    - 功率耗散(PD):200毫瓦
    - 光学特性
    - 辐射强度(IE):QED121(16到40毫瓦/球面度),QED122(32到100毫瓦/球面度),QED123(50到70毫瓦/球面度)
    - 正向电压(VF):1.7伏(IF=100毫安)
    - 上升时间(tr):900纳秒
    - 下降时间(tf):800纳秒
    - 结电容(Cj):11皮法
    - 工作环境
    - 工作温度范围(TOPR):-40°C 到 +100°C
    - 存储温度范围(TSTG):-40°C 到 +100°C
    - 焊接温度(TSOL-I):240°C,持续5秒
    - 流动焊接温度(TSOL-F):260°C,持续10秒

    产品特点和优势


    - 高输出功率:能够提供较高的辐射强度,适用于需要强光输出的应用场景。
    - 窄发射角:16°的窄发射角度使得光束更加集中,提高精确度。
    - 可靠性高:能在极端环境下正常工作,温度范围广。
    - 封装耐用:采用T-1 3/4包装,透明且耐久的塑料材料。

    应用案例和使用建议


    - 应用场景:红外传感、光电隔离、遥控系统、安全系统等。
    - 使用建议:
    - 在设计电路时需考虑正向电流和反向电压的限制,以避免损坏。
    - 需要注意在极端温度下使用时可能会影响性能。
    - 定期清洁以确保最大输出效率。

    兼容性和支持


    - 兼容性:这些红外LED可以与多种光传感器匹配,如QSD122、QSD123和QSD124。
    - 支持服务:ON Semiconductor提供了详尽的技术支持和文档,可以通过官网(www.onsemi.com)获取。

    常见问题与解决方案


    1. 问题:红外LED在高温环境下失效。
    - 解决方案:确保在规定的温度范围内操作,如需在高温环境中使用,可考虑加装散热装置。

    2. 问题:输出功率降低。
    - 解决方案:检查连接线路,确保接触良好;清洁透镜以减少灰尘和污垢的影响。

    3. 问题:出现不可预期的波动。
    - 解决方案:确认外部干扰源并进行屏蔽处理,同时保证电源稳定。

    总结和推荐


    QED121、QED122和QED123红外LED具有优异的性能和广泛的应用范围,特别适合在极端环境条件下工作。其高输出功率、窄发射角等特点使其在许多工业和消费电子产品中表现出色。如果你需要高性能的红外LED解决方案,这三款产品是非常值得考虑的选择。
    总体而言,我们强烈推荐这些红外LED,因为它们不仅能满足各种需求,还能在多个应用领域中发挥重要作用。

QED123A4R0参数

参数
测试电流 -
显示颜色 红色
视角 16°
透镜类型 -
Vf-正向电压 1.7V(Max)
透镜形状 -
波长 890nm
长*宽*高 6.1mm*6.1mm*8.77mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QED123A4R0厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QED123A4R0数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 发光二极管 ON SEMICONDUCTOR QED123A4R0 QED123A4R0数据手册

QED123A4R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
