QSD2030F

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 光电二极管, QSD系列, 880nm
供应商型号: AV-S-QSD2030F
供应商: Avnet
标准整包数: 250

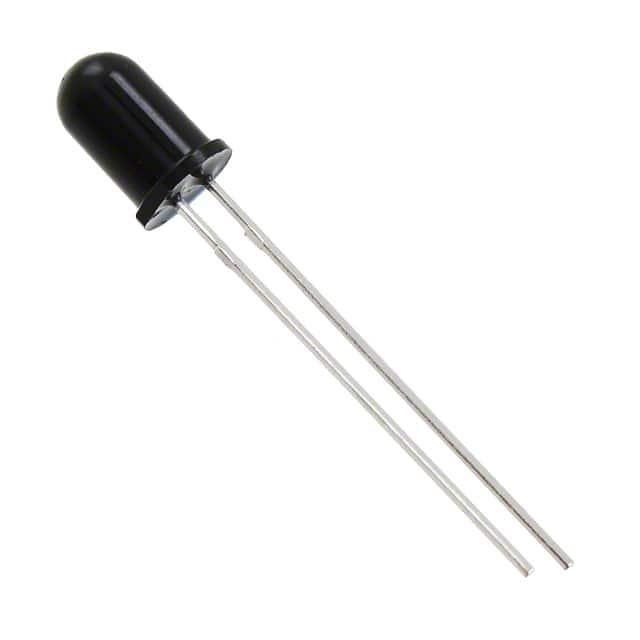

ON SEMICONDUCTOR 光电传感器 QSD2030F

QSD2030F概述

    QSD2030F — Plastic Silicon Photodiode

    产品简介


    QSD2030F 是一款PIN型光电二极管,专为各种光电应用而设计。它具有宽接收角(40°)、日光滤波器以及高灵敏度等特点,使其成为多个领域的理想选择。该光电二极管在峰值敏感波长为880纳米时表现出最佳性能,同时其辐射敏感面积达到1.245毫米 x 1.245毫米。它的主要功能包括在不同波长范围内检测光信号,并广泛应用于工业自动化、消费电子、通信系统等领域。

    技术参数


    QSD2030F 的技术规格和性能参数如下:
    - 操作温度范围: -40°C 至 +100°C
    - 存储温度范围: -40°C 至 +100°C
    - 焊接温度 (烙铁): 240°C,持续5秒
    - 焊接温度 (流焊): 260°C,持续10秒
    - 反向击穿电压: 50V
    - 最大功率消耗: 100mW
    - 峰值灵敏度波长: 880nm
    - 波长灵敏度范围: 700nm 至 1100nm
    - 接收角度: ±20°
    - 正向电压: 1.3V (IF = 80mA)
    - 反向暗电流: 10nA (VR = 10V, Ee = 0)
    - 反向光电流: 15至25μA (Ee = 0.5mW/cm², VR = 5V, λ = 950nm)
    - 开路电压: 420mV (Ee = 0.5mW/cm², λ = 880nm)
    - 短路电流: 50μA (Ee = 0.5mW/cm², λ = 880nm)

    产品特点和优势


    QSD2030F 的独特之处在于其宽接收角和高灵敏度,使其在多种应用环境中表现卓越。此外,它还具备良好的温度稳定性和低功耗特性,确保了其在极端环境下的可靠性和耐用性。这些特点使得 QSD2030F 在众多光电应用中脱颖而出,特别是在工业自动化和精密测量等领域。

    应用案例和使用建议


    QSD2030F 可广泛应用于光电传感器、光耦合器、自动检测系统等。例如,在自动化生产线中,QSD2030F 可以用于检测物料的通过情况;在智能家居系统中,它可以作为光控开关使用。对于实际使用,建议根据具体应用需求调整电路参数,以获得最佳性能。例如,在某些应用中可能需要增加外部滤波器来减少噪声干扰。

    兼容性和支持


    QSD2030F 可以与其他标准光电二极管和相关电子元器件兼容,适用于大多数光电系统。ON Semiconductor 提供了详尽的技术支持和客户服务中心,帮助用户解决应用过程中遇到的问题,并提供最新的产品更新信息。

    常见问题与解决方案


    1. 问题: 温度过高导致性能下降。
    - 解决方案: 确保在规定的温度范围内使用,并采取散热措施。

    2. 问题: 接收信号不稳定。
    - 解决方案: 检查电路连接是否正确,必要时添加外部滤波器。

    3. 问题: 正常工作时电流过高。
    - 解决方案: 确认电源电压和负载匹配,避免过载。

    总结和推荐


    总体而言,QSD2030F是一款性能优异且可靠性高的光电二极管,适用于各种光电应用。其高灵敏度、宽接收角和低功耗特性使其在市场上具有显著的竞争优势。对于需要高性能光电二极管的应用,我们强烈推荐使用 QSD2030F。

QSD2030F参数

参数
响应时间 5ns
感应距离 -
感应方式 -
颜色感应 -
最大工作供电电压 -
最小工作供电电压 -
光源 -
波长 880nm
输出类型 -
长*宽*高 6.1mm*6.1mm*8.77mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

QSD2030F厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QSD2030F数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 光电传感器 ON SEMICONDUCTOR QSD2030F QSD2030F数据手册

QSD2030F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.3026 ¥ 2.6777
1250+ $ 0.2979 ¥ 2.6363
2500+ $ 0.227 ¥ 2.0087
4250+ $ 0.2125 ¥ 1.8802
8750+ $ 0.202 ¥ 1.7879
16500+ $ 0.1841 ¥ 1.6297
30250+ $ 0.1788 ¥ 1.5826
库存: 750
起订量: 750 增量: 250
