NUD4700SNT1G

产品分类: 其他过流保护
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 单向LED 分流器保护器, 贴片安装, POWERMITE封装, 最小击穿电压 5.5V
供应商型号: NUD4700SNT1G
供应商: 国内现货
标准整包数: 1

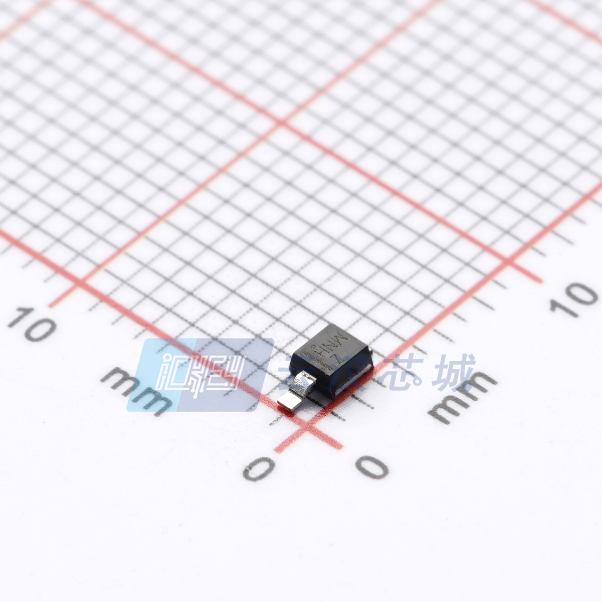

ON SEMICONDUCTOR 其他过流保护 NUD4700SNT1G

NUD4700SNT1G概述

    NUD4700 LED Shunt 技术手册

    1. 产品简介


    NUD4700 是一款电子分流器,主要用于单个LED发生开路故障时提供电流旁路。LED因其在瞬态和浪涌条件下的脆弱性而著称,因此在对可靠性要求较高的场合(如汽车头灯、灯塔、桥梁、飞机跑道等)需要额外的安全保障。NUD4700 的加入可确保在单个LED失效的情况下,整个LED串不会熄灭。该器件适用于需要电路连续性的各种负载,尤其是与1瓦LED(额定350mA@3V)配合使用时。

    2. 技术参数


    - 峰值重复离态电压(阳极到阴极):VDM = -0.3至10V
    - 平均正向电流(TA=25°C):IT(AVG) = 1.3 A(最大值),0.376 A(典型值)
    - 热阻(结到空气):QJA = 80°C/W(最大值),277°C/W(典型值)
    - 热阻(结到引脚):QJL = 35°C/W
    - 最大功耗(TA=25°C):PMAX = 1.56 W(最大值),0.45 W(典型值)
    - 工作温度范围:TJ = -40至150°C
    - 非工作温度范围:TJ ≤ 150°C
    - 引脚温度(焊接,10秒):TL = 260°C

    3. 产品特点和优势


    - 简单两终端设计:易于安装和调试
    - 自动复位功能:如果LED恢复或更换后,可以自动重新工作
    - 正向压降低:通常情况下,正向压降仅1V
    - 低关断电流:关断状态下的漏电流小于250μA
    - 白色封装:适用于多种场合
    - 满足AEC-Q101标准:适用于汽车和其他严苛应用

    4. 应用案例和使用建议


    典型应用:
    - 防止预防性维护不切实际的LED灯具
    - 高可靠性要求的LED前照灯
    - 开路保护
    - 敏感电路的过压保护
    使用建议:
    - 在高可靠性需求的场合,如汽车头灯,应考虑安装NUD4700以增强系统可靠性。
    - 当LED串中有多个LED时,应根据电路的具体情况选择合适的分流器数量。
    - 注意散热设计,确保热阻不超过规定范围。

    5. 兼容性和支持


    - 兼容性:适合与1瓦LED配合使用
    - 支持和服务:厂商提供技术支持和维护服务,具体信息请参阅技术文档和官方网站。

    6. 常见问题与解决方案


    - 问题1:如何处理漏电流过高?
    - 解决办法:检查连接和电路是否正常,确保电路无短路。
    - 问题2:在高温度环境下工作时,正向压降是否会增加?
    - 解决办法:应确保在规定的温度范围内工作,并注意散热措施。

    7. 总结和推荐


    综合评估:
    NUD4700 LED分流器凭借其简单的设计、低漏电流和高可靠性,在高可靠性要求的应用场景中表现出色。特别是对于需要防止因单个LED失效导致整个LED串熄灭的应用,NUD4700是理想的选择。我们强烈推荐此产品用于需要高可靠性的LED应用中。
    通过上述分析可以看出,NUD4700在实际应用中具有显著的优势,特别适用于需要高可靠性的场合。如果你正在寻找一种能够提高LED系统的整体可靠性的解决方案,那么NUD4700无疑是一个值得信赖的选择。

NUD4700SNT1G参数

参数
2.18mm(Max)
DO-216AA
1.25mm(Max)
通用封装 DO-216AA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
