ESDM3051MXT5G

产品分类: TVS二极管/ESD抑制器
厂牌: ON SEMICONDUCTOR
产品描述: 5V 双向 9.9A 7.5V 5.1V 0201 贴片安装
供应商型号: FL-ESDM3051MXT5G
供应商: 海外现货
标准整包数: 1

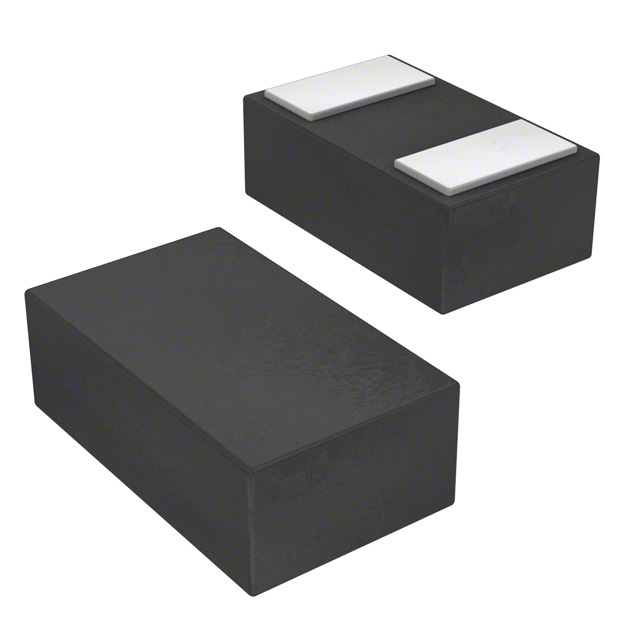

ON SEMICONDUCTOR TVS二极管/ESD抑制器 ESDM3051MXT5G

ESDM3051MXT5G概述

    ESDM3051 5V ESD Protection Diode

    1. 产品简介


    ESDM3051 是一款专为敏感电子组件设计的静电放电(ESD)保护二极管。该二极管采用微型封装,旨在提供卓越的电压钳位能力、低电容、低漏电流及快速响应时间。其主要功能是保护电路免受ESD和瞬态电压事件的影响。适用于USB接口线保护、SD卡保护、音频线路保护以及GPIO信号保护等多种应用场景。

    2. 技术参数


    以下是ESDM3051的技术规格和性能参数:
    - 低钳位电压:钳位电压在不同脉冲电流下的表现优异。
    - 小外形尺寸:尺寸仅为0.62 mm x 0.32 mm。
    - 低高度:仅0.3 mm。
    - 额定电压:5 V(stand-off电压)。
    - ESD保护等级:符合IEC61000−4−2 Level 4标准。
    - 总功率耗散:250 mW。
    - 热阻:400 °C/W。
    - 工作温度范围:-55°C 至 +150°C。
    - 无铅、无卤素、RoHS合规:材料安全环保。

    3. 产品特点和优势


    - 低钳位电压:有效限制ESD事件时的电压,减少对敏感组件的损害。
    - 小型化设计:非常适合空间受限的设计。
    - 高可靠性:通过IEC61000−4−2 Level 4标准测试,确保在恶劣环境中依然可靠。
    - 环保材料:无铅、无卤素,符合RoHS标准。

    4. 应用案例和使用建议


    典型应用 包括:
    - USB接口线保护。
    - SD卡接口保护。
    - 音频线路保护。
    - GPIO信号保护。
    使用建议:
    - 确保安装正确,避免反向连接。
    - 在设计PCB布局时,应尽量缩短走线长度,以减少信号衰减。
    - 结合其他防护措施,如TVS二极管等,提高整体防护效果。

    5. 兼容性和支持


    ESDM3051兼容多种电子系统和设备,特别适合需要高集成度和紧凑设计的应用场景。制造商提供了详尽的技术文档和在线支持,确保用户可以顺利地将产品集成到他们的设计中。

    6. 常见问题与解决方案


    - Q: 如何验证产品的电气性能?
    - A: 使用万用表测量钳位电压、漏电流等参数,或使用示波器监测瞬态响应。
    - Q: 如何选择合适的封装类型?
    - A: 根据具体应用需求和PCB布局选择适当的封装尺寸。
    - Q: 如何确保产品的长期稳定性?
    - A: 在极端环境下进行长时间老化测试,以验证其稳定性和可靠性。

    7. 总结和推荐


    ESDM3051 是一款高性价比的ESD保护二极管,具备出色的性能和广泛的应用场景。其小型化设计和高效保护能力使其成为许多高要求设计的理想选择。鉴于其卓越的性能和良好的市场反馈,强烈推荐使用此产品。
    本文详细介绍了ESDM3051的技术规格、应用优势和使用建议,希望对电子工程师和技术爱好者有所帮助。

ESDM3051MXT5G参数

参数
工作电压 5V
箝位电压 7.5V
击穿电压 5.1V
峰值脉冲电流 9.9A
峰值脉冲功率 -
极性 双向
0201(0603 公制)
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ESDM3051MXT5G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

ESDM3051MXT5G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR TVS二极管/ESD抑制器 ON SEMICONDUCTOR ESDM3051MXT5G ESDM3051MXT5G数据手册

ESDM3051MXT5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
