首页  >  产品百科  >  NVT210CMTR2G

NVT210CMTR2G

产品分类: 温度传感器
厂牌: ON SEMICONDUCTOR
产品描述: ±2.5°C WDFN-8 贴片安装 2mm(长度)*2mm(宽度)
供应商型号: CY-NVT210CMTR2G
供应商: Avnet
标准整包数: 1

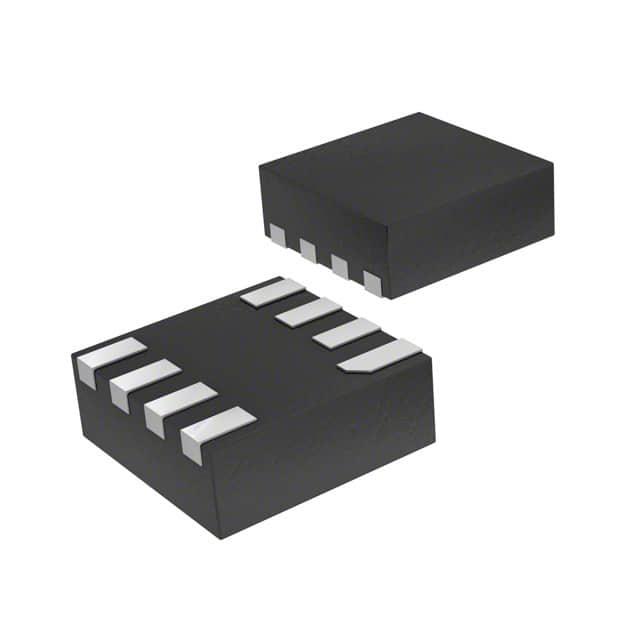

ON SEMICONDUCTOR 温度传感器 NVT210CMTR2G

NVT210CMTR2G概述


    产品简介


    NVT210 双通道数字温度计及过温/欠温报警器 是一款专为热管理设计的集成电路,适用于汽车和嵌入式系统等领域。它与 NCT1008 和 NCT72 兼容,具备高精度(远程通道精度可达±1°C)和宽测量范围(默认0°C至+127°C,可扩展至−64°C至+191°C)。NVT210 支持 SMBus/I2C 通信接口,具有系列电阻自动抵消功能,能自动抵消高达1.5kΩ的寄生电阻,以提供更准确的温度读数。

    技术参数


    - 供电电压: 2.8 V 至 3.6 V
    - 精度:
    - 远程传感器精度:±1°C(0°C 至 +70°C),±1.5°C(0°C 至 +85°C)
    - 本地传感器精度:±1°C(3.0 V 至 3.6 V,0°C 至 +70°C)
    - 分辨率:
    - 远程通道:0.25°C
    - 本地通道:1°C
    - 最大系列电阻补偿: 1.5 kΩ
    - 通信接口: 2线 SMBus/I2C,支持 SMBus 警报
    - 平均工作电流: 240 μA
    - 待机电流: 5 μA
    - 通信速率: 可编程(最高400 kHz)

    产品特点和优势


    - 系列电阻自动抵消:可自动抵消高达1.5kΩ的寄生电阻,显著提升测量精度。
    - 灵活的温度测量范围:默认0°C至+127°C,可通过配置扩展至−64°C至+191°C。
    - 集成化设计:集成了温度传感、信号调理、ADC等功能于一体,简化电路设计。
    - 兼容性好:支持 SMBus/I2C 接口标准,可方便地接入现有的通信总线。
    - 可靠的安全机制:通过了 AEC-Q100 Grade 1 汽车级认证,适合严苛环境下的应用。

    应用案例和使用建议


    应用案例:
    - 汽车冷却系统:实时监测发动机或电池温度,确保系统安全运行。
    - 嵌入式系统:用于物联网设备中的温度监控,如智能家电、医疗设备等。
    使用建议:
    - 滤波处理:建议添加适当的滤波电路以减少噪声干扰,特别是在环境噪声较大的场合。
    - 电源管理:合理分配电源,特别是在低温或高温环境下工作时,确保电源稳定。
    - 通信协议选择:考虑到 SMBus/I2C 接口的兼容性,应选择支持该协议的主控制器进行连接。

    兼容性和支持


    - 兼容性:NVT210 与系统管理总线(SMBus/I2C)标准兼容,可用于多种平台。
    - 支持与维护:厂商提供了详尽的技术文档和应用指南,便于用户理解和使用。

    常见问题与解决方案


    - Q: 如何选择合适的转换率?
    - A: 根据具体的应用需求选择,如需要高速响应则选高转换率;若需提高精度,则可适当降低转换率以增加测量周期。

    - Q: 如何处理通信中断问题?
    - A: 确认 SMBus/I2C 通信线无接触不良,重新检查硬件连接。如果仍然存在故障,可能需要检查软件层面的配置或重置设备。

    总结和推荐


    NVT210 是一款高性能的双通道数字温度传感器,具备高精度、宽测量范围和良好的抗干扰能力。其灵活的配置选项使其适用于各种工业和汽车应用。特别值得一提的是,其内置的系列电阻自动抵消功能显著提升了测量的准确性。整体来看,NVT210 是一款值得推荐的产品,能够满足各类复杂环境下的温度监测需求。

NVT210CMTR2G参数

参数
温度范围 -
温度阈值 -
精度 ±2.5°C
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 WDFN-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NVT210CMTR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NVT210CMTR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 温度传感器 ON SEMICONDUCTOR NVT210CMTR2G NVT210CMTR2G数据手册

NVT210CMTR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.0974 ¥ 41.2935
25+ $ 4.8868 ¥ 40.5815
50+ $ 4.6762 ¥ 39.8696
100+ $ 4.5919 ¥ 39.5136
300+ $ 4.5498 ¥ 39.1576
500+ $ 4.5077 ¥ 38.8016
1000+ $ 4.3813 ¥ 37.0217
5000+ $ 4.3813 ¥ 37.0217
库存: 3162
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1014.53
