首页  >  产品百科  >  QRE1113GR

QRE1113GR

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 反射式光电传感器, 20μs, 4针
供应商型号: 31M-QRE1113GR
供应商: 云汉优选
标准整包数: 1

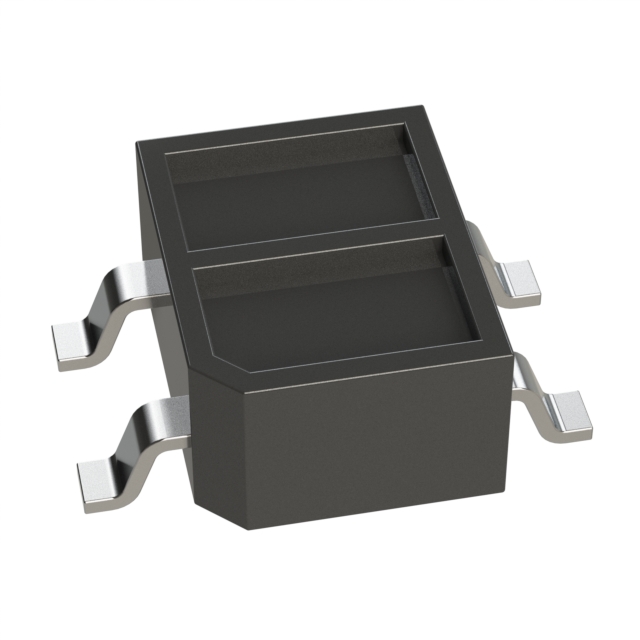

ON SEMICONDUCTOR 光电传感器 QRE1113GR

QRE1113GR概述

    Miniature Reflective Object Sensor: QRE1113/D

    产品简介


    QRE1113、QRE1113GR 和 QRE1114GR 是一款微型反射式物体传感器,采用精密光敏二极管和高灵敏度光敏晶体管设计。它具备无接触表面传感能力,广泛应用于光电开关、位置检测、编码器等领域。这些传感器能够可靠地检测反射表面的物体状态,是工业自动化、消费电子及智能家居的理想选择。

    技术参数


    以下是产品的核心技术规格和关键性能指标:
    | 类别 | 参数 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入二极管 | 正向电压(VF) | 1.2 | 1.6 V |
    反向漏电流(IR) | 10 µA |
    峰值发射波长 | 940 nm |
    | 输出晶体管 | 暗态集电极-发射极电流(ID) | 100 nA |
    集电极电流(IC(ON)) | 0.10 | 0.90 mA |
    跨通道串扰电流(ICX) | 1 nA |
    | 工作条件 | 工作温度范围 | -40 85 | °C |
    存储温度范围 | -40 90 | °C |
    最大功率耗散(PD) 75 | mW |
    其他重要参数包括正向峰值电流可达 1A,反向电压为 5V,并支持多种工作环境。

    产品特点和优势


    1. 无接触表面感应:无需直接接触目标表面即可实现检测,减少了物理磨损和污染风险。
    2. 小型化设计:通过 Gull Wing 引脚风格,提供两种封装方式(直插式和表面贴装),满足多样化需求。
    3. 高灵敏度和可靠性:先进的光敏元件设计,在恶劣环境中仍能保持稳定运行。
    4. 应用灵活:适用于多种工业和消费类场景,如光开关、计数器、转速监测等。

    应用案例和使用建议


    QRE1113 系列传感器可应用于以下场景:
    - 编码器与电机控制:检测旋转物体的运动状态,提高系统精度。
    - 工业自动化设备:作为接近传感器或位置反馈装置。
    - 消费类电子产品:如自动水龙头、扫地机器人等。
    使用建议:
    - 在高反射率表面上使用时,需调整安装角度以避免过多光线干扰。
    - 确保工作温度符合器件要求,特别是在高温环境下应适当降额操作。

    兼容性和支持


    - 支持两种引脚样式(直插式和表面贴装)和两种包装方式(管装与卷带)。
    - 厂商提供全面的技术文档和技术支持,包括详细的应用指南和常见问题解答。

    常见问题与解决方案


    | 问题 | 原因 | 解决方案 |
    |
    | 输出信号不稳定 | 光源强度波动或环境光干扰 | 稳定光源并屏蔽外部光线 |
    | 设备过热导致性能下降 | 工作温度超过极限值 | 降低功耗或改善散热措施 |
    | 反射物体无法准确检测 | 感测距离超出推荐范围 | 优化传感器到物体的距离 |

    总结和推荐


    QRE1113/D 系列传感器凭借其紧凑的设计、高灵敏度和广泛应用潜力,成为光电领域的理想选择。其卓越的性能、多样化的封装选项和优秀的技术支持使其在市场上具有强大的竞争力。因此,我们强烈推荐 QRE1113/D 系列传感器用于需要高精度、稳定性和灵活性的场合。

    希望以上内容对您有所帮助!如果您有更多具体需求或疑问,请随时告知。

QRE1113GR参数

参数
波长 940nm
最大工作供电电压 -
输出类型 Phototransistor
感应方式 Reflective
响应时间 20μs,20μs
感应距离 1mm
颜色感应 -
光源 -
最小工作供电电压 -
3.6mm(Max)
2.9mm(Max)
1.7mm(Max)
通用封装 SMD-4
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QRE1113GR厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QRE1113GR数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 光电传感器 ON SEMICONDUCTOR QRE1113GR QRE1113GR数据手册

QRE1113GR封装设计

查看详情并下载
Symbol
Footprint
3D Model
