首页  >  产品百科  >  AR1335CSSC11SMKA0-CP2

AR1335CSSC11SMKA0-CP2

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: RGB 贴片安装
供应商型号: 863-AR1335CSSC11CP2
供应商: Mouser
标准整包数: 1

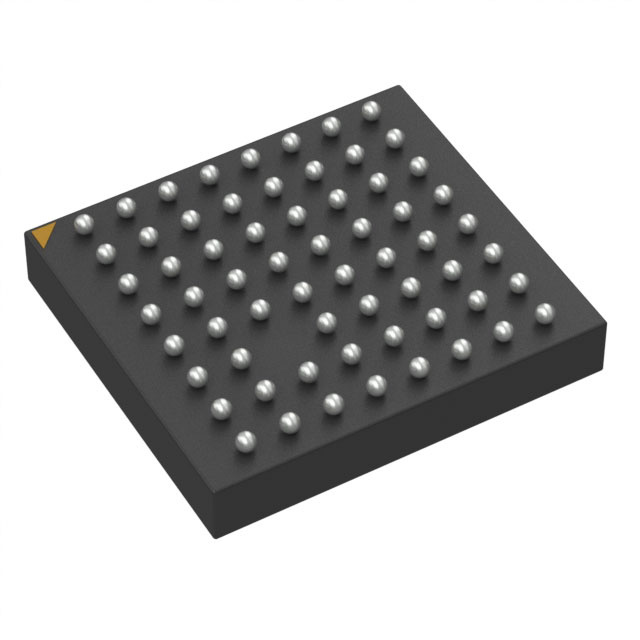

ON SEMICONDUCTOR 光电传感器 AR1335CSSC11SMKA0-CP2

AR1335CSSC11SMKA0-CP2概述

    AR1335 CMOS图像传感器:技术手册解析

    产品简介


    AR1335 是一款专为智能手机及其他移动设备设计的高性能CMOS图像传感器。它采用1/3.2英寸的像素阵列,尺寸为4208H x 3120V,具备先进的1.1微米像素BSI(背照式)技术。这款传感器不仅提供卓越的低光成像质量,还能在多种分辨率和帧率下实现高清视频录制,适用于消费电子设备、数码相机和PC摄像头等多种应用场合。

    技术参数


    - 分辨率: 1300万像素
    - 光学格式: 1/3.2英寸
    - 快门类型: 电子滚动快门
    - 像素大小: 1.1μm x 1.1μm
    - 输出接口: 2、3和4线MIPI
    - 帧率: 最高可达30 fps
    - 高级视频模式: 4K 30fps,1080P 60fps,720P 120fps
    - 位深度压缩: 支持10-8和10-6压缩
    - 内存: 6.8 kbits OTPM
    - 同步控制: 三维同步控制以支持立体视频捕捉
    - PLL振荡器: 双片上锁相环,以实现超低噪声性能
    - 温度传感器: 片上温度传感器

    产品特点和优势


    AR1335的几个关键特性使其在市场上具有显著的竞争优势:
    - 1.1μm BSI技术: 提供出色的低光成像能力,与传统数码相机媲美。
    - 多功能控制: 通过简单的双线串行接口可编程,包括增益、水平和垂直消隐、自动黑电平校正等功能。
    - 高级视频模式: 支持4K和全高清视频录制,满足现代移动设备的需求。
    - 低功耗和高角度: 设计优化用于低功耗和高首席射线角(CRA),有助于减少Z高度,使设备更加轻薄。

    应用案例和使用建议


    AR1335广泛应用于各类移动设备,例如智能手机和平板电脑。在实际使用中,用户可以利用其高级视频模式进行4K视频拍摄,并通过灵活的像素调整来适应不同的光线条件。建议用户在设计时充分考虑传感器的位深度压缩功能,以降低带宽需求,同时利用其温度传感器进行热管理。

    兼容性和支持


    AR1335支持多种电气接口,包括2、3和4线MIPI,这使得它可以轻松集成到各种系统中。制造商提供了详尽的技术支持和维护文档,可通过访问官方网站获得帮助。此外,该产品符合无铅和卤化物自由标准,适合环保要求较高的应用场景。

    常见问题与解决方案


    - 问题: 图像传感器在某些环境下噪点严重。
    - 解决方案: 检查并调整传感器的温度设置,确保其工作在推荐的温度范围内。另外,可以尝试提高传感器的曝光时间,以改善光线条件下的图像质量。

    - 问题: 视频录制出现延迟。
    - 解决方案: 确认传感器的帧率设置是否正确,同时检查是否存在数据传输瓶颈,如MIPI通道配置不当。

    总结和推荐


    综上所述,AR1335是一款高性能、多功能的CMOS图像传感器,特别适合应用于智能手机和其他移动设备。它在低光条件下表现出色,支持多种视频模式,并具备丰富的片上功能。无论是对于消费者还是开发者来说,AR1335都是一款值得信赖的选择。强烈推荐将其作为未来项目中的图像传感解决方案。

AR1335CSSC11SMKA0-CP2参数

参数
最大工作供电电压 -
感应方式 -
感应距离 -
输出类型 -
颜色感应 RGB
响应时间 -
波长 -
光源 -
最小工作供电电压 -
安装方式 贴片安装
零件状态 停产
包装方式 托盘

AR1335CSSC11SMKA0-CP2厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

AR1335CSSC11SMKA0-CP2数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 光电传感器 ON SEMICONDUCTOR AR1335CSSC11SMKA0-CP2 AR1335CSSC11SMKA0-CP2数据手册

AR1335CSSC11SMKA0-CP2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 16.4592 ¥ 139.0802
250+ $ 15.771 ¥ 133.265
500+ $ 15.498 ¥ 130.9581
库存: 950
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 6954.01
