N34TS04MT3ETG

产品分类: 温度传感器
厂牌: ON SEMICONDUCTOR
产品描述: ±3°C TDFN-8 贴片安装,黏合安装 2mm(长度)*3mm(宽度)
供应商型号: FL-N34TS04MT3ETG
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 温度传感器 N34TS04MT3ETG

N34TS04MT3ETG概述


    产品简介


    N34TS04是一款集成式温度传感器(TS)和4-Kb SPD EEPROM的数字输出温度传感器。它符合JEDEC TSE2004av DDR4标准,并支持标准(100 kHz)、快速(400 kHz)和快速加(1 MHz)I2C协议。TS模块每秒至少测量10次温度,温度读数可通过主机通过串行接口获取,并与存储在内部寄存器中的高、低和临界触发限值进行比较。如果超过或低于这些限值,可以通过开漏式事件引脚发出信号。
    主要功能
    - 高精度温度检测:每秒至少10次温度测量。
    - 兼容JEDEC TSE2004av规范。
    - 支持I2C/SMBus协议。
    - 内置Schmitt触发器和噪声抑制滤波器。
    - 温度范围为-20°C至+125°C。
    - 供电电压范围为1.7V至5.5V。
    应用领域
    N34TS04广泛应用于DDR4内存模块、服务器、工业控制系统等领域,特别是在需要高精度温度监控的环境中。

    技术参数


    主要技术规格
    - 温度范围:-20°C至+125°C
    - 供电电压:1.7V至5.5V(SPD EEPROM),2.2V至5.5V(温度传感器)
    - I2C/SMBus接口
    - Schmitt触发器和噪声抑制滤波器
    - 16字节页面写入缓冲区
    性能参数
    - 温度分辨率:0.0625°C
    - 转换时间:100ms
    - 最大绝对温度误差:±1.0°C(在40°C至+125°C范围内)
    工作环境
    - 操作温度:-45°C至+130°C
    - 存储温度:-65°C至+150°C

    产品特点和优势


    独特功能
    - 多功能性:集成温度传感器和4-Kb SPD EEPROM,满足多种应用需求。
    - 高可靠性:1,000,000次写周期寿命,数据保留期限长达100年。
    - 精准温度测量:温度分辨率高达0.0625°C,适合高精度温度监控应用。
    - 灵活的电源管理:支持宽电压范围,适应不同应用场景。
    市场竞争力
    N34TS04因其高性能、高可靠性和广泛的应用范围,在电子元器件市场上具有很强的竞争力。其多功能性使得它可以广泛应用于不同的领域,如服务器、工业控制系统等。

    应用案例和使用建议


    应用案例
    - 服务器系统:N34TS04可以用于服务器系统的温度监测,确保系统在最佳温度范围内运行。
    - 工业控制系统:在工业自动化过程中,N34TS04可用于实时监测关键部件的温度变化,及时预警异常情况。
    使用建议
    - 电源选择:建议根据具体应用场景选择合适的供电电压范围,以确保传感器的最佳性能。
    - 温度校准:在安装时进行适当的温度校准,以提高测量精度。

    兼容性和支持


    兼容性
    N34TS04与支持I2C/SMBus协议的主控芯片完全兼容,可以轻松集成到现有的硬件平台中。
    厂商支持
    ON Semiconductor提供详尽的技术文档和支持,包括软件驱动程序、应用指南和技术培训,帮助客户快速部署并利用N34TS04的功能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 传感器无法正常工作 | 检查供电电压是否符合要求,确认SCL和SDA引脚连接正确。 |
    | 数据传输不稳定 | 确保电路板设计符合I2C/SMBus协议的要求,避免线路过长导致信号衰减。 |
    | 传感器读数不准确 | 进行温度校准,检查是否受到外部电磁干扰影响。 |

    总结和推荐


    N34TS04凭借其高精度温度测量、宽温度范围、可靠的数据存储能力和良好的I2C/SMBus兼容性,成为一款值得推荐的电子元器件产品。它的多功能性和广泛的适用范围使其成为服务器、工业控制系统等多个领域的理想选择。无论是从功能还是性价比角度考虑,N34TS04都是一款值得投资的产品。

N34TS04MT3ETG参数

参数
温度阈值 -
精度 ±3°C
温度范围 -
长*宽*高 2mm(长度)*3mm(宽度)

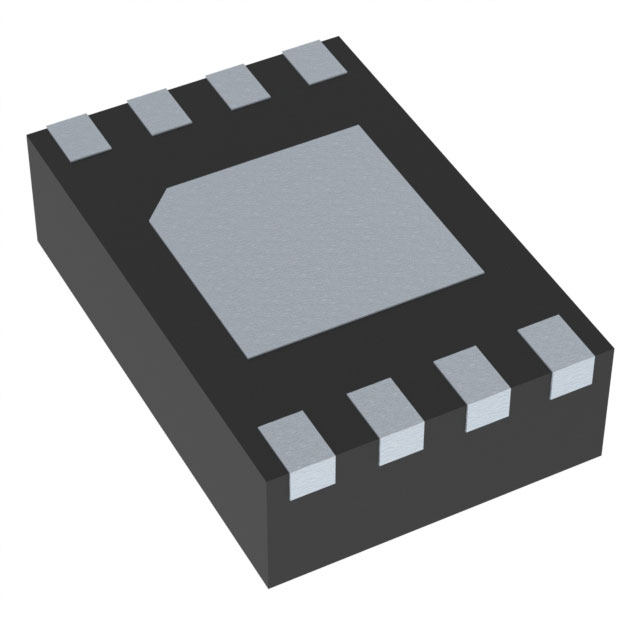

通用封装 TDFN-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

N34TS04MT3ETG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

N34TS04MT3ETG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 温度传感器 ON SEMICONDUCTOR N34TS04MT3ETG N34TS04MT3ETG数据手册

N34TS04MT3ETG封装设计

查看详情并下载
Symbol
Footprint
3D Model
