QRE1113

产品分类: 光电传感器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 反射式光电传感器, 20μs, 4针
供应商型号: 10B-2322565-4
供应商: 国内现货
标准整包数: 1

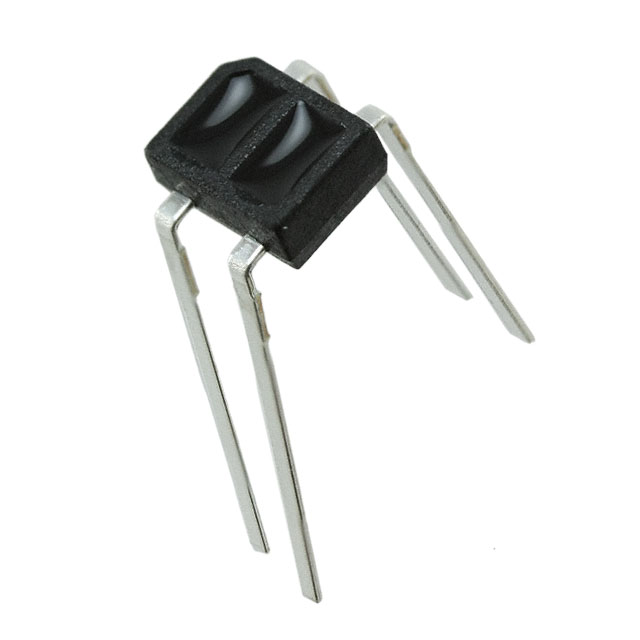

ON SEMICONDUCTOR 光电传感器 QRE1113

QRE1113概述

    Miniature Reflective Object Sensor: QRE1113, QRE1113GR, QRE1114GR

    1. 产品简介


    产品类型: 红外反射式传感器
    主要功能: 非接触表面感应
    应用领域: 工业自动化、机器人技术、光电编码器等

    2. 技术参数


    - 工作温度范围:
    - 操作温度: −40°C 到 +85°C
    - 存储温度: −40°C 到 +90°C
    - 电气特性:
    - 发射器:
    - 连续正向电流 (IF): 50 mA
    - 反向电压 (VR): 5 V
    - 峰值正向电流 (IFP): 1 A
    - 功耗 (PD): 75 mW
    - 接收器:
    - 集电极-发射极电压 (VCEO): 30 V
    - 发射极-集电极电压 (VECO): 5 V
    - 集电极电流 (IC): 20 mA
    - 功耗 (PD): 50 mW
    - 机械封装选项:
    - 通孔封装 (QRE1113)
    - 表面贴装封装 (QRE1113GR & QRE1114GR)
    - 包装选项:
    - 管状 (QRE1113)
    - 缠绕带状 (QRE1113GR & QRE1114GR)

    3. 产品特点和优势


    - 非接触表面感应: 不需要直接接触即可进行表面感应。
    - 微型封装: 小巧轻便,适用于空间受限的应用。
    - 两种封装形式: 通过孔(QRE1113)和表面贴装(QRE1113GR & QRE1114GR),提供了灵活性。
    - 双包装选项: 管状和缠绕带状包装,方便不同的生产需求。

    4. 应用案例和使用建议


    应用场景:
    - 工业自动化: 用于检测物体位置和状态。
    - 机器人技术: 用于避障和路径规划。
    - 光电编码器: 用于测量角度和速度。
    使用建议:
    - 确保安装时环境温度符合操作要求,以保证传感器正常工作。
    - 使用缠绕带状包装时,注意封装的正确方向,避免错误安装。

    5. 兼容性和支持


    兼容性:
    - 与其他电子元件配合使用时,确保所有电气特性匹配。
    - 表面贴装版本可以与其他SMT组件一起使用。
    支持:
    - 访问ON Semiconductor的官方网站获取更多技术文档和支持。
    - 联系当地销售代表获得技术支持和销售咨询。

    6. 常见问题与解决方案


    - 问题: 安装后传感器无响应
    解决方案: 检查安装方向是否正确,确认供电是否稳定。
    - 问题: 输出信号不稳定
    解决方案: 确认环境温度在允许范围内,检查外部干扰源是否影响信号。

    7. 总结和推荐



    总结

    :
    - 优点:
    - 高灵敏度
    - 广泛的温度适应范围
    - 多种封装选择,便于集成到不同应用中
    推荐:
    - 强烈推荐使用此传感器,尤其适用于工业自动化和机器人技术领域。其优秀的性能和多种封装形式使得它在各种应用场景中表现出色。
    通过详细的分析和总结,可以看出QRE1113, QRE1113GR, QRE1114GR系列传感器是一款高性能、多用途的红外反射式传感器,适用于多种复杂的工作环境。

QRE1113参数

参数
输出类型 Phototransistor
最小工作供电电压 -
感应方式 Reflective
最大工作供电电压 -
感应距离 1mm
响应时间 20μs,20μs
颜色感应 -
光源 940nm
波长 940nm
3.6mm(Max)
2.9mm(Max)
1.7mm(Max)
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

QRE1113厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

QRE1113数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 光电传感器 ON SEMICONDUCTOR QRE1113 QRE1113数据手册

QRE1113封装设计

查看详情并下载
Symbol
Footprint
3D Model
