Z-15EW22-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 1.98N 2.4mm 300000Cycles 100000Cycles 15A(AC/DC) SPDT 底座安装,螺纹安装
供应商型号: Z10568-ND
供应商: Digi-Key
标准整包数: 1

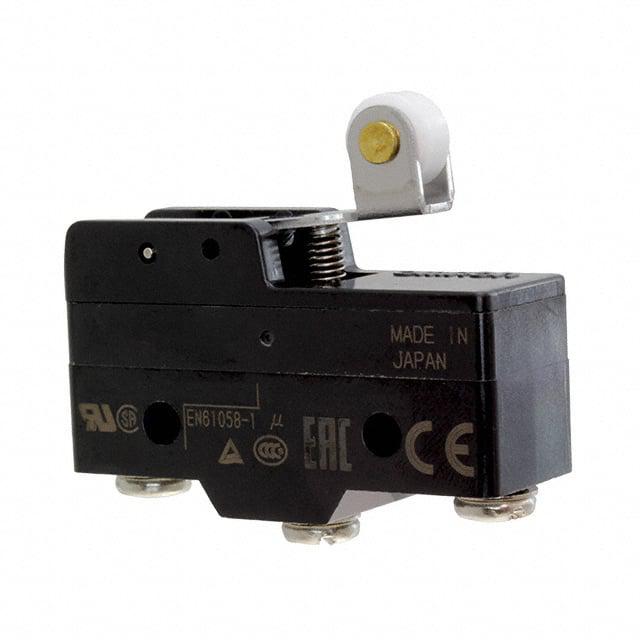

OMRON/欧姆龙 限位开关 Z-15EW22-B

Z-15EW22-B概述


    产品简介


    Z系列基本开关
    Z系列基本开关是通用型的开关产品,以其广泛的变体选择、高精度及高重复准确性著称。这种开关广泛应用于各类自动化控制系统中,特别是在需要频繁操作的场合。

    技术参数


    Z系列基本开关技术规格:
    - 额定电流:
    - 基本型号:15A(微负载时)
    - 高容量型号:15A
    - 微负载型号:0.1A
    - 接触形式:
    - 基本类型
    - 分段接触类型
    - 维持接触类型
    - 调整接触间距类型
    - 机械寿命:
    - 基本型:20,000,000次操作(G、H型)
    - 高容量型:1,000,000次操作(E型)
    - 电气寿命:
    - 基本型:500,000次操作(G、H型)
    - 高容量型:100,000次操作(E型)
    - 额定电压:
    - 交流:125V、250V、500V
    - 直流:30V、125V、250V
    - 防护等级:
    - 防水型:相当于IP62(不包括端子)
    - 工作温度范围:
    - 基本型:-25°C至80°C
    - 防水型:-15°C至80°C

    产品特点和优势


    Z系列基本开关具有以下几个独特优势:
    - 宽泛的应用范围: 具有多种不同的接触形式和接触间隙可选,适合各种不同类型的负载。
    - 高精度和高重复准确性: 适用于对精确度要求较高的应用场景。
    - 高可靠性: 采用黄金合金触点,确保了长时间工作的稳定性和可靠性。
    - 高防水性能: 防水型产品提供额外的密封保护,能够在恶劣环境下正常运行。

    应用案例和使用建议


    应用案例:
    Z系列基本开关广泛应用于工业自动化控制、机械控制等领域,如电机控制、自动门系统、安全保护电路等。例如,在一个电机控制系统中,可以使用Z系列开关来控制电机的启停,保证系统的安全性。
    使用建议:
    1. 操作频率管理: 在使用过程中要注意不要超出规定的工作频率,以免因过度操作导致接触磨损。
    2. 环境温度控制: 需要确保环境温度和湿度保持在规定的范围内,避免极端环境条件影响使用寿命。
    3. 正确安装: 安装时务必按照说明书的要求进行,尤其是在侧表面安装面板型开关时,需注意角度和速度控制,以防止损坏。

    兼容性和支持


    兼容性:
    Z系列基本开关可与其他标准电气设备配套使用,提供多种连接方式。对于某些特殊应用,还可以通过选配件如橡胶保护盖提高防护性能。
    支持服务:
    Z系列开关支持定期维护,用户可以从制造商处获取详细的使用指导和技术支持,确保产品的最佳运行状态。

    常见问题与解决方案


    - Q: 如何安装防水型开关?
    - A: 确保防护盖与开关紧密贴合,避免液体渗入。
    - Q: 如何正确使用不同类型的开关?
    - A: 根据不同的应用需求,选择合适的开关类型,比如分段接触类型更适合高负载情况。
    - Q: 开关的使用寿命如何延长?
    - A: 避免超出规定的操作速度和频率,保持合适的操作行程。

    总结和推荐


    综上所述,Z系列基本开关凭借其宽泛的应用范围、高精度和高可靠性,在众多行业中都有广泛应用。其设计考虑到了多种环境下的适应性和用户便利性。因此,我们强烈推荐用户选用此系列的产品,特别是在需要高可靠性的关键场合。

Z-15EW22-B参数

参数
操作力 1.98N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC/DC)
电气寿命 100000Cycles
机械寿命 300000Cycles
最小行程 2.4mm
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

Z-15EW22-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15EW22-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15EW22-B Z-15EW22-B数据手册

Z-15EW22-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
