首页  >  产品百科  >  V-16-1C25

V-16-1C25

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 微动开关, 引脚柱塞类型, 翼片端, 触点额定电流 16 A @ 250 V 交流, SP-CO
供应商型号: 6820875
供应商: 海外现货
标准整包数: 1

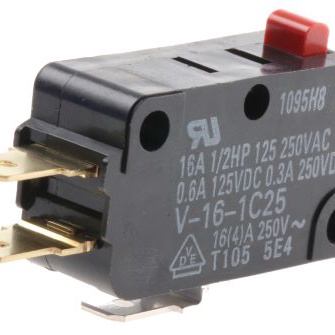

OMRON/欧姆龙 限位开关 V-16-1C25

V-16-1C25概述

    V Miniature Basic Switch

    产品简介


    V Miniature Basic Switch是一款提供高可靠性和安全性的微型基本开关。适用于广泛的微动开关系列,这些开关在断开电流时表现出色,尤其适合应用于门开关场景。该开关提供两种外壳类型:热塑性树脂和热固性树脂。对于直流负载的应用,该开关还提供铟触点型号。所有型号均符合RoHS标准。

    技术参数


    以下是该开关的技术规格及性能参数:
    - 额定电流
    - 21A: 21A at 250VAC
    - 16A: 16A at 250VAC
    - 15A: 15A at 250VAC
    - 10A: 10A at 250VAC
    - 接触形式
    - SPDT (Single Pole Double Throw)
    - SPST-NC (Single Pole Single Throw - Normally Closed)
    - SPST-NO (Single Pole Single Throw - Normally Open)
    - 终端类型
    - 焊接端子
    - 快速连接端子(#187和#250)
    - 最大操作力
    - 触发按钮型号:0.98N, 1.96N, 3.92N
    - 杠杆类型:0.59N, 1.23N, 2.45N
    - 热稳定性
    - 标准型:80°C
    - 耐热型:150°C

    产品特点和优势


    - 高可靠性与安全性:通过广泛测试验证,适用于各种工业和消费电子应用。
    - 多样的配置选择:提供多种触发按钮和杠杆类型,满足不同应用需求。
    - 环境适应性强:标准型和耐热型设计,可应对不同的工作温度。
    - 高兼容性:支持多种终端类型,便于集成到不同电路板设计中。
    - 广泛的应用范围:适用于门开关、自动化设备等场合。

    应用案例和使用建议


    - 应用场景:适用于门开启或关闭时的电流中断场景,如智能家居系统中的门锁控制、工业设备的传感器等。
    - 使用建议:选择合适的终端类型以适应特定的安装要求。例如,快速连接端子(#187和#250)更适合快速安装,焊接端子则更适合长期稳定连接。根据实际需求选择适当的触点形式(SPDT、SPST-NC或SPST-NO)以确保正确的电路切换逻辑。

    兼容性和支持


    - 兼容性:V Miniature Basic Switch与多种电路板和接口兼容,可以灵活地应用于不同的系统和设备。
    - 厂商支持:提供详细的安装指南和技术文档,可通过OMRON销售代表获取具体型号的支持信息。

    常见问题与解决方案


    1. 问题:如何正确选择开关的触点形式?
    - 解决方案:根据实际应用中的需要进行选择。例如,SPDT适合双极切换应用,而SPST-NC和SPST-NO分别适用于常闭和常开的单极切换。
    2. 问题:如何确定合适的最大操作力?
    - 解决方案:参考产品技术手册中的规格,选择对应触发按钮或杠杆的最大操作力。例如,触发按钮型号可以选择0.98N、1.96N或3.92N,杠杆类型则选择0.59N、1.23N或2.45N。
    3. 问题:如何正确安装开关?
    - 解决方案:严格按照技术手册中的安装指南进行操作,确保终端类型和开关类型匹配,以便正确安装。

    总结和推荐


    V Miniature Basic Switch凭借其高可靠性、多样化配置和广泛的适用性,在各类应用中展现出显著的优势。其灵活的设计使其能够满足不同用户的需求,且提供了全面的技术支持。因此,我强烈推荐这款开关给需要高性能开关解决方案的工程师和设计师。

V-16-1C25参数

参数
执行器角度 -
电流额定值 16A
电气寿命 100000Cycles
机械寿命 50000000Cycles
最小行程 1mm
操作力 2N
开关功能 On-Mom
开关配置 SPDT
通用封装 SPDT
安装方式 底座安装
零件状态 在售
包装方式 散装

V-16-1C25厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

V-16-1C25数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 V-16-1C25 V-16-1C25数据手册

V-16-1C25封装设计

查看详情并下载
Symbol
Footprint
3D Model
