首页  >  产品百科  >  G5SB-1A4-DC24

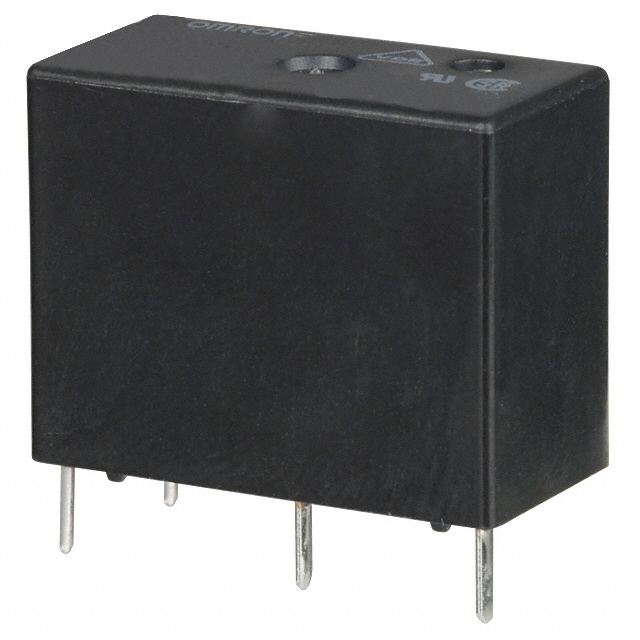

G5SB-1A4-DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装 20mm*10mm*15.5mm
供应商型号: N-G5SB-1A4-DC24
供应商: 云汉优选
标准整包数: 1
OMRON/欧姆龙 其他继电器 G5SB-1A4-DC24

G5SB-1A4-DC24概述

    电子元器件产品技术手册:G5SB PCB Power Relay

    1. 产品简介


    G5SB是一款紧凑型单极双掷(SPDT)电源继电器,专为控制设备的输出应用而设计。它具有一个最大切换电流为5安培的常开触点。该产品以其紧凑的设计和高电压耐受能力著称,标准型号符合UL/CSA/VDE标准,确保了广泛的适用性。

    2. 技术参数


    | 参数 | 值 |

    | 额定电压 | 5 VDC, 9 VDC, 12 VDC, 24 VDC |
    | 额定电流 | 80 mA (5 VDC), 44.4 mA (9 VDC), 33.3 mA (12 VDC), 16.7 mA (24 VDC) |
    | 线圈电阻 | 63 Ω (5 VDC), 202 Ω (9 VDC), 360 Ω (12 VDC), 1,440 Ω (24 VDC) |
    | 必须操作电压 | 75%最大额定电压 (5 VDC) |
    | 必须释放电压 | 最小5%最大额定电压 (5 VDC) |
    | 最大电压 | 150% (5 VDC) |
    | 功率消耗 | 约400 mW (5 VDC) |
    | 接触电阻 | ≤100 mΩ |
    | 操作时间 | ≤10 ms |
    | 释放时间 | ≤5 ms |
    | 绝缘电阻 | ≥1,000 MΩ |
    | 介电强度 | 4,000 VAC 1分钟 |
    | 冲击耐受电压 | 8 kV (1.2 x 50 μs) |
    | 绝缘距离 | 3.5 mm 清晰度,6.5 mm 爬行距离 |
    | 振动耐受能力 | 销毁: 10到55到10 Hz, 单振幅0.75 mm |
    故障: 10到55到10 Hz, 单振幅0.75 mm |
    | 冲击耐受能力 | 销毁: 1,000 m/s² |
    故障: 100 m/s² |
    | 机械寿命 | 5,000,000次操作 (18,000次/小时) |
    | 电气寿命 (电阻负载) | 200,000次操作: 3 A (NO)/3 A (NC) @ 125 VAC |
    50,000次操作: 5 A (NO)/3 A (NC) @ 125 VAC |
    50,000次操作: 5 A (NO) @ 250 VAC |
    100,000次操作: 3 A (NC) @ 250 VAC |
    100,000次操作: 5 A (NO)/3 A (NC) @ 30 VDC |

    3. 产品特点和优势


    G5SB PCB Power Relay的主要特点是其紧凑设计、高电压耐受能力和严格的品质标准。这些特点使其适用于多种控制设备的输出应用,尤其是在空间受限的场合下。此外,其高绝缘电阻和介电强度使得该继电器能够在各种恶劣环境中可靠运行。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化控制系统
    - 机械设备的远程控制
    - 家用电器的电源开关
    使用建议:
    - 在安装时注意保持适当的通风,避免温度过高导致的过热。
    - 使用前检查并确认所有连接无误,防止错误接线造成损坏。
    - 定期检查并清洁触点,以确保良好的接触性能。

    5. 兼容性和支持


    G5SB继电器可与其他标准电气设备兼容,且其标准型号已通过多项国际认证。厂商提供了详细的使用手册和技术支持,确保用户能够正确安装和使用产品。

    6. 常见问题与解决方案


    问题:
    - 接触电阻偏高
    - 操作不畅
    解决方案:
    - 检查并清洁触点,确保良好的接触面。
    - 检查电路连接,确保电压和电流在额定范围内。

    7. 总结和推荐


    总体而言,G5SB是一款高度可靠的电源继电器,具备紧凑设计、高电压耐受能力和广泛的适用性。鉴于其卓越的性能和稳定性,强烈推荐在各种控制设备和工业应用中使用。

G5SB-1A4-DC24参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 20mm*10mm*15.5mm
安装方式 通孔安装
包装方式 散装,托盘

G5SB-1A4-DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5SB-1A4-DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G5SB-1A4-DC24 G5SB-1A4-DC24数据手册

G5SB-1A4-DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
