G3VM-21UR10(TR05)

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC,DC 5Ω 0V~20V 200mA 1.27V(DC) VSON-4 贴片安装,黏合安装
供应商型号: G3VM-21UR10(TR05)
供应商: Master
标准整包数: 50
OMRON/欧姆龙 固态继电器 G3VM-21UR10(TR05)

G3VM-21UR10(TR05)概述

    G3VM-21UR@ MOS FET Relays 技术手册

    产品简介

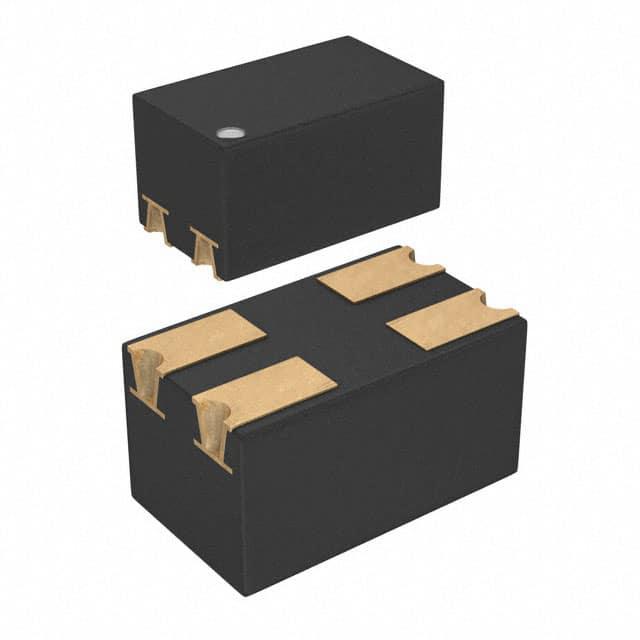

    G3VM-21UR@ 是一种小型封装(VSON)的金属氧化物半导体场效应晶体管继电器(MOS FET Relays)。它具有低输出电容和低导通电阻的特点,适用于多种电子应用领域。这些特性使得该产品在信号传输、开关控制等方面表现出色。

    技术参数


    以下是G3VM-21UR@的主要技术参数:
    | 参数 | 值 |

    | 负载电压 | 20V(峰值值) |
    | 持续负载电流 | 200mA / 450mA / 1000mA |
    | 导通电阻 | 0.18Ω 至 0.22Ω |
    | 绝缘耐压 | 300Vrms AC 1分钟 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 存储温度范围 | -40°C 至 +125°C |

    产品特点和优势


    G3VM-21UR@ 具有以下几个显著优势:
    - 世界最小尺寸:采用 VSON 封装,具有非常紧凑的设计。
    - 低输出电容:有助于减少信号延迟,提高信号传输速度。
    - 低导通电阻:降低功耗,提高效率。

    应用案例和使用建议


    应用场景:G3VM-21UR@ 适合用于半导体测试设备、测量设备、通信设备、数据记录仪等。它能够在这些设备中实现精准的信号切换和控制。
    使用建议:
    - 确保电路设计中考虑其最大负载能力和热管理需求。
    - 使用手动焊接技术安装带切边的 VSON 封装产品。

    兼容性和支持


    - G3VM-21UR@ 的 VSON4 封装设计使其易于集成到现有的 PCB 设计中。
    - 与同类继电器相比,它的体积更小,更容易与其它小型电子元件集成。
    - 厂商提供标准的技术支持和售后保障,确保客户能够顺利使用该产品。

    常见问题与解决方案


    问题1:如何安装带切边的 VSON 封装产品?
    解决办法:需要使用手动焊接技术进行安装。
    问题2:如何确定是否需要降额使用?
    解决办法:参考“推荐操作条件”,确保不同时满足多个绝对最大额定值和电气特性。

    总结和推荐


    G3VM-21UR@ MOS FET Relays凭借其低输出电容、低导通电阻及紧凑封装,在信号传输和开关控制方面表现卓越。对于需要高精度和紧凑设计的应用场合,这款继电器是理想的选择。推荐在各种半导体和通讯设备中使用该产品。

G3VM-21UR10(TR05)参数

参数
最大导通电阻
负载电流额定值 200mA
输出类型 AC,DC
负载电压 0V~20V
输入电压 1.27V(DC)
控制电压 -
开关功能 -
通用封装 VSON-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

G3VM-21UR10(TR05)厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3VM-21UR10(TR05)数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3VM-21UR10(TR05) G3VM-21UR10(TR05)数据手册

G3VM-21UR10(TR05)封装设计

查看详情并下载
Symbol
Footprint
3D Model
