A-20GV2-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 滚轮杠杆式, IP00, 最大250V直流
供应商型号: ET-1385246
供应商: 海外现货
标准整包数: 1

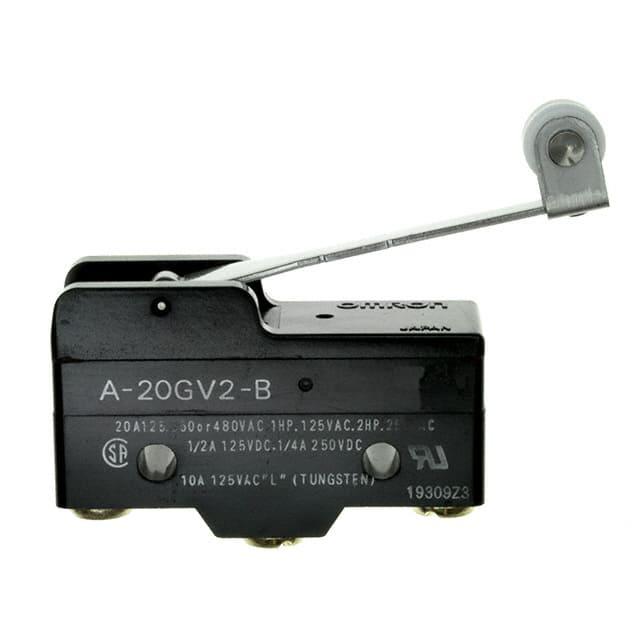

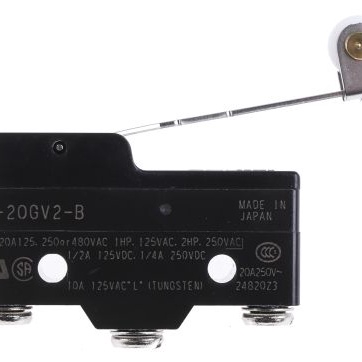

OMRON/欧姆龙 限位开关 A-20GV2-B

A-20GV2-B概述

    CSMADSE34 高容量通用基本开关

    产品简介


    CSMADSE34 是一款高容量通用基本开关,适用于需要处理大电流负载的应用场景。这款开关具备坚固耐用的设计,能够承受高达 75A 的浪涌电流。与欧姆龙 Z 基本开关相比,除了插销推动器位置不同外,其余结构基本相同。此开关适用于各类电气设备,如机械设备、工业控制系统等,特别适合于要求高可靠性的工业应用环境。

    技术参数


    - 额定电压: 125VAC, 250VAC, 500VAC
    - 额定电流:
    - 非电感性负载: 20A
    - 电感性负载: 10A (最大)
    - 灯泡负载: 20A (瞬时电流为稳态电流的 10 倍)
    - 电机负载: 20A (瞬时电流为稳态电流的 6 倍)
    - 绝缘电阻: 最小 100 MΩ (500VDC)
    - 耐压强度:
    - 同极性终端间: 1000VAC, 50/60Hz, 持续 1 分钟
    - 电流载流金属部件与接地间及各终端与非电流载流金属部件间: 2000VAC, 50/60Hz, 持续 1 分钟
    - 振动和冲击测试:
    - 振动测试: 10-55 Hz, 1.5mm 双幅振动
    - 冲击测试: 摧毁极限: 1000 m/s²; 故障极限: 300 m/s²
    - 使用寿命:
    - 机械操作: 最少 1,000,000 次
    - 电气操作: 最少 500,000 次
    - 防护等级: IP00
    - 温度范围: -25°C 到 80°C
    - 湿度范围: 35% 到 85% RH

    产品特点和优势


    - 高电流承载能力: 能够承受高达 75A 的浪涌电流,适用于需要处理大电流的应用。
    - 兼容性广泛: 设计与欧姆龙 Z 基本开关类似,但具有更高的电流承载能力,易于集成到现有系统中。
    - 长寿命: 经过严格测试,保证至少 1,000,000 次机械操作和 500,000 次电气操作。
    - 高可靠性: 具备良好的耐振动和耐冲击性能,能够在恶劣环境下稳定运行。

    应用案例和使用建议


    - 工业自动化设备: 在工业自动化设备中,此开关可以用于控制电机或其他大型负载。
    - 机械设备: 在机械设备中,可以用来切换高电流负载,确保系统的安全和稳定运行。
    - 使用建议:
    - 确保在规定的范围内使用开关,避免过高的操作频率或速度。
    - 定期检查开关的工作状态,避免长时间过载。
    - 使用适当的焊接工具和方法,确保焊接质量和焊接时间不超过规定值。

    兼容性和支持


    - 兼容性: 该开关与多种类型的终端兼容,包括螺纹终端和焊锡终端。
    - 支持: 欧姆龙提供技术支持和维护服务,如有疑问或需要帮助,可以联系欧姆龙代表。

    常见问题与解决方案


    - 问题1: 开关出现接触不良。
    - 解决办法: 检查接线是否松动,重新焊接或拧紧螺丝。
    - 问题2: 开关温度过高。
    - 解决办法: 检查负载是否过大,调整负载大小或更换更高电流承载能力的开关。
    - 问题3: 开关在振动或冲击环境中失效。
    - 解决办法: 更换为具有更好振动和冲击抵抗性能的型号。

    总结和推荐


    CSMADSE34 高容量通用基本开关凭借其高电流承载能力和耐用性,非常适合在工业自动化和机械设备中使用。该开关经过严格测试,具有高可靠性,且安装和维护简单。强烈推荐在需要高电流承载能力和稳定性能的应用中使用此开关。

A-20GV2-B参数

参数
电气寿命 500000Cycles
机械寿命 1000000Cycles
最小行程 2.4mm
操作力 0.9N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 20A
长*宽*高 49.2mm*17.45mm*29.4mm
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 盒装,散装

A-20GV2-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

A-20GV2-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 A-20GV2-B A-20GV2-B数据手册

A-20GV2-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
